Модуль управления разделением заднего звукового сигнала, замена (1)

Подготовительные работы

Отведите вниз левую боковую панель в багажном отсеке.

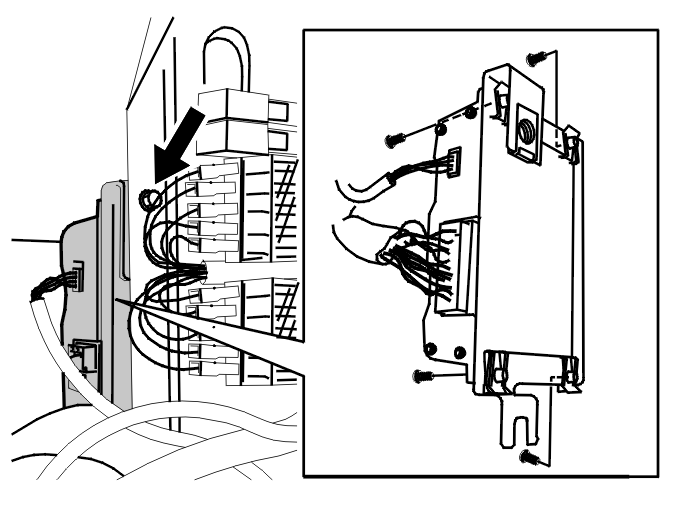

Снятие модуля управления M2D и кронштейна

Снимите:

• 3 винта крепления кронштейна
• модуль управления M2D и кронштейн.

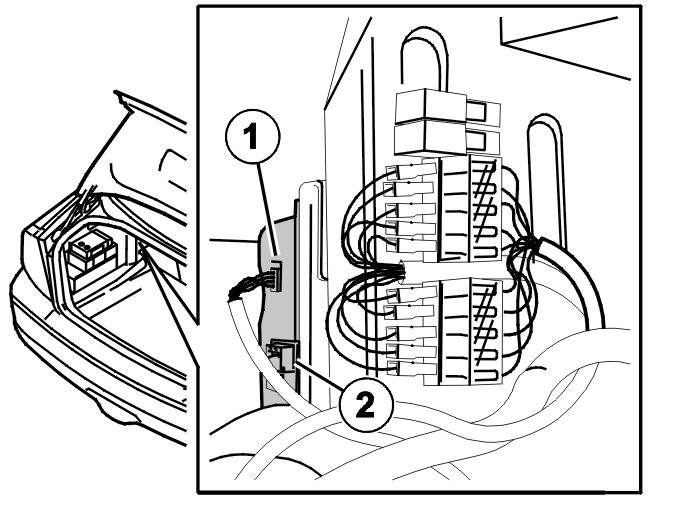

Снятие модуля управления разделением заднего звукового сигнала и кронштейна

Отсоедините два разъема от блока управления.Снимите модуль управления и кронштейн.

Снятие модуля управления разделением заднего звукового сигнала

Снимите:

• 4 винта крепления модуля управления
• модуль управления.

Установка модуля управления разделением заднего звукового сигнала

Установите:

• модуль управления
• 4 винта крепления модуля управления.

Установка модуля управления разделением заднего звукового сигнала и кронштейна

Установите модуль управления и кронштейн.Подсоедините два разъема к блоку управления.

Установка модуля управления M2D и кронштейна

Установите:

• модуль управления M2D и кронштейн
• 3 винта крепления кронштейна.

Завершение

Отведите вверх левую боковую панель в багажном отсеке.
