Модуль управления, общий звуковой проигрыватель (2007, 2008)

Подготовительные работы

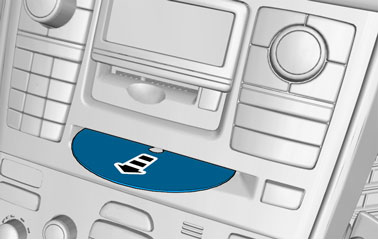

Осторожно: Убедитесь в том, что в блоке не осталось диска.

Осторожно: Убедитесь в том, что диски вынимаются один за другим по порядку. Начните с диска 6, после него диск 5.

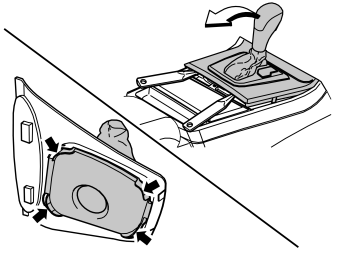

Поставьте переключатель передач в крайнее заднее положение.Отсоедините панель у рычага переключателя передач, как показано на иллюстрации, и сдвиньте ее в сторону.

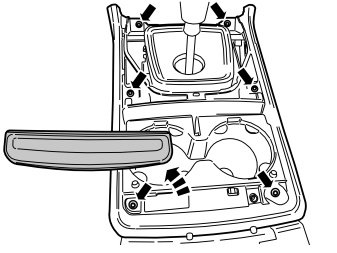

Снимите:

• задняя крышка
• болты, 6 шт.
• верхняя часть отсека туннели.

Осторожно: Отведите панель информационно-развлекательной системы / панель комфорта в сторону. Не отсоединяйте разъемы.

Выверните винты из кронштейна.Отведите наружу панель информационно-развлекательной системы / панель среды на приборной панели, как показано на иллюстрации.

Установите селектор передач в положение Р.Выключите зажиганиеОтсоедините разъемы.

Выверните винты блока информационно-развлекательной системы.Освободите зажимы и снимите блок информационно-развлекательной системы с кронштейна.

Снятие модуля управления

Выверните винты.Снимите модуль управления.

Установка модуля управления

Примечание: Моменты затяжки см. Момент затяжки.

Установите модуль управления.Установите винты.

Заключительные операции

Вдавите блок информационно-развлекательной системы на место на кронштейне.Установите винты. Затяните.Подсоедините разъемы.

Примечание: Контактные разъемы модуля управления идентичны и их можно менять местами. Проверьте, чтобы в оптических контактах не было загрязнений. Радиус изгиба кабелей не должен быть менее 25 мм.

Заведите внутрь панель информационно-развлекательной системы / панель среды на приборной панели и кронштейн.

Подсказка: Выровняйте верхнюю секцию и нажмите ее вверх так, чтобы можно было работать в нижней секции.

Установите:

• винты, 2 шт. в нижнем крае кронштейна
• верхняя часть отсека туннели
• болты, 6 шт.
• задняя крышка
• панель около рычага переключения передач.

Заказ программного обеспечения

Закажите программное обеспечение для модуля управления минидисками, см. 30775887.
