Модуль управления, микроклимат

Условия

• Запишите код магнитолы
• Выключите зажигание
• Отсоедините провод заземления аккумулятора
• Снимите магнитолу
• Отсоедините разъемы

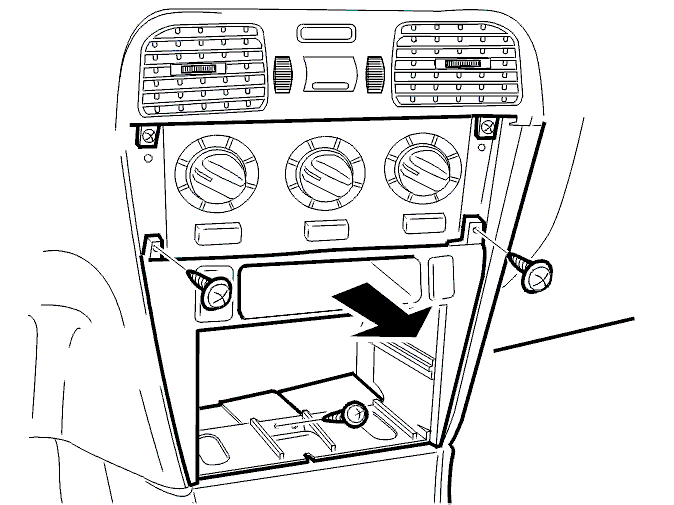

• Снимите вещевое отделение в центральной консоли.

Снятие передней панели

• 1: Нажмите вверх фиксаторы позади отверстий в передней панели
• 2: Одновременно потяните нижнюю секцию панели на себя. (Используйте инструмент для уплотнения.)
• 3: Слегка прижмите всю панель вверх. Потяните ее на себя сверху. (Ручки остаются на панели управления обогревателя.).

Снятие модуля управления

• Выверните 3 винтов
• Отсоедините разъемы
• Снимите панель управления.

• Выверните 2 винтов. Подвиньте блок обогревателя вниз под углом
• Отсоедините зеленый разъем (GN)
• Снимите воздушный шланг
• Снимите блок обогревателя.

Установка модуля управления

• Подсоедините зеленый разъем (GN)
• Подсоедините воздушный шланг
• Расположите блок обогревателя
• Установите 2 винтов.

• Подсоедините разъемы
• Установите приборную панель
• Установите 3 винтов.

Установка передней панели

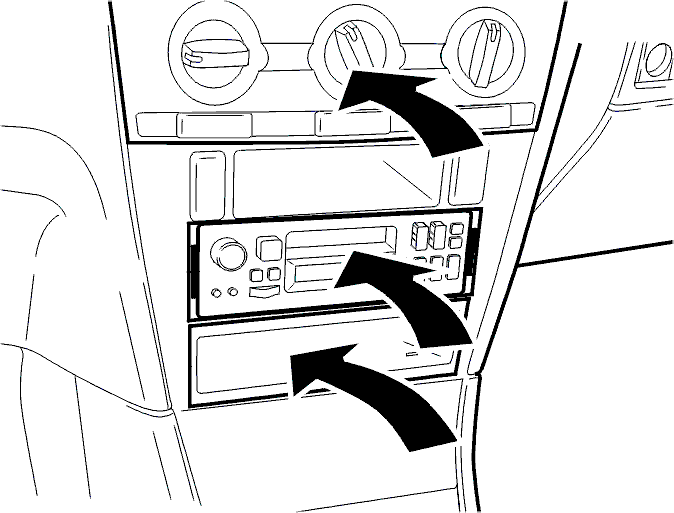

• Установите переднюю панель
• Установите вещевое отделение в центральную консоль
• Подсоедините разъемы и кабель антенны к магнитоле
• Установите магнитолу.

Оставшиеся операции

• Поверните ключ зажигания в положение II
• Подсоедините отрицательный провод аккумулятора
• Введите код магнитолы
• Настройте часы на точное время.

Завершение

Произведите саморегулировку крайних положений электродвигателя заслонки согласно системе связи автомобиля VIDA.Чтобы получить дополнительную информацию о регулировке электродвигателей заслонки, см. Саморегулировка крайних положений электродвигателя заслонки.
