Модуль управления M2D, замена

Подготовительные работы

Отведите вниз левую боковую панель в багажном отсеке.

Снятие модуля управления M2D и кронштейна

Снимите:

• 3 винта крепления кронштейна
• модуль управления M2D и кронштейн.

Снятие модуля управления M2D

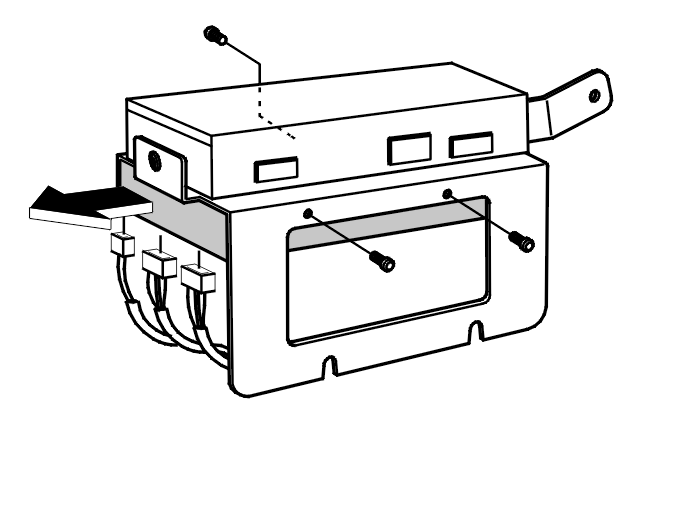

Отсоедините три разъема от блока управления.Выверните 3 винта крепления модуля управления M2D.Вытяните модуль управления M2D из кронштейна.

Установка модуля управления M2D

Вставьте модуль управления M2D в кронштейн.Установите 3 винта крепления модуля управления M2D.Подсоедините три разъема к блоку управления.

Установка модуля управления M2D и кронштейна

Установите:

• модуль управления M2D и кронштейн
• 3 винта крепления кронштейна.

Завершение

Отведите вверх левую боковую панель в багажном отсеке.
