Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2011A |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2010–2011A |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Важная информация
Этот блок является комплексным модулем управления, который имеет много различных функций в дополнение к функциям управления микроклиматом.
Снятие
Снятие центральной консоли
Снимите панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.

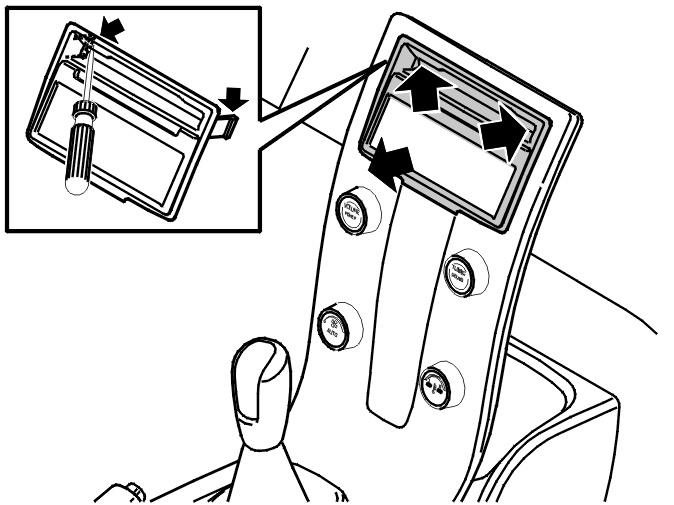

Снимите панель магнитолы. Закреплено 2 скрытыми крюками.
Подсказка: Вставьте маленькую отвертку и отодвиньте крюки, 1 с каждой стороны.

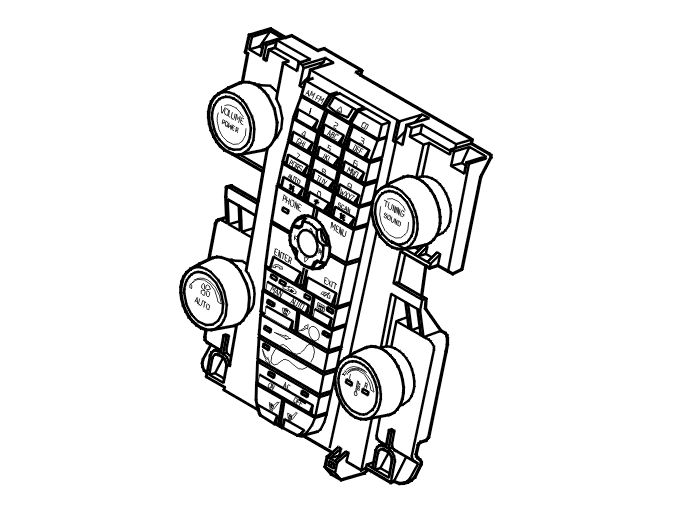

Снимите модуль управления информационно-развлекательной системы (ICM). Закреплено 2 скрытыми зажимами.
Подсказка: Захватите двумя руками модуль управления информационно-развлекательной системы (ICM). Вытолкните модуль управления прямо из центральной консоли.
Снимите:
- 2 разъема с модуля управления информационно-развлекательной системы (ICM)
- разъем с центральной консоли.
Зажигание выкл.
Отцепите кожух рычага переключателя передач.Поднимите/выньте центральную консоль.
Снятие модуля системы управления микроклиматом (CCM)
Снимите:
- 8 винтов.
- 4 винта
- модуль системы управления микроклиматом (CCM).
Установка
Установка модуля системы управления микроклиматом (CCM)
Осторожно: Затягивайте винты осторожно. Есть опасность возникновения трещин.
Установите:
- модуль системы управления микроклиматом (CCM) на передней секции центральной консоли
- 4 винта. Затяните. См.: Åtdragningsmoment
- заднюю секцию центральной консоли
- 8 винтов. Затяните. См.: Åtdragningsmoment.
Установка центральной консоли
Установите:
- кожух рычага переключателя передач
- центральную консоль
- 4 винта. Затяните
- панель. См. Электрическая розетка на 12 В Электрическая розетка на 12 В
- разъем центральной консоли
- 2 разъема модуля управления информационно-развлекательной системы (ICM)
- модуль управления информационно-развлекательной системы (ICM). Закреплено 2 скрытыми зажимами
- панель магнитолы
- панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.
Завершение
Заказ программного обеспечения
Закажите программное обеспечение. См.:
| S40(04-) | 30667205 |
|---|---|
| V50 | 30667206 |
| C70 (06-) | 30774030 |
| C30 | 30782266 |
Программирование индивидуальных параметров и регулировка электродвигателей заслонок
Перепрограммируйте запрограммированную клиентом информацию
Проведите саморегулировку крайних положений электродвигателя заслонки. Это производится в системе связи автомобиля VIDA.
Выполните дорожное испытание автомобиля. Убедитесь, что двигатель и система управления микроклиматом функционируют.
