Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Примечание: Поскольку иллюстрации в информации используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Подсказка: Чтобы определить, установлен в автомобиле цифровой дисплей или матричный дисплей, посветите фонариком на дисплей. На иллюстрациях показано, какой это тип.

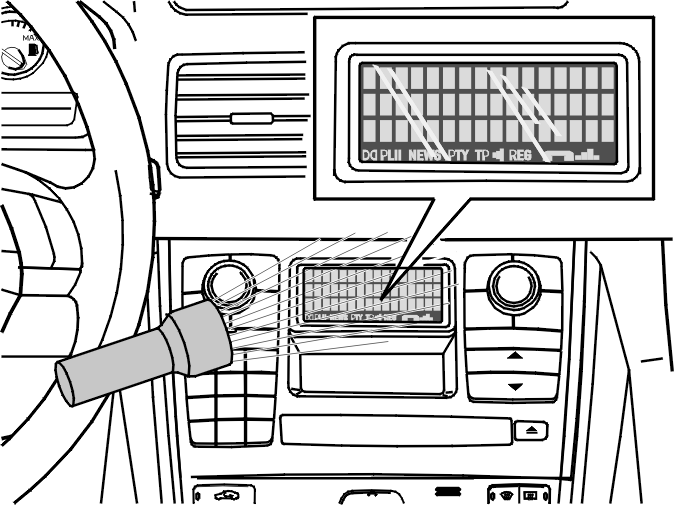

Цифровой дисплей

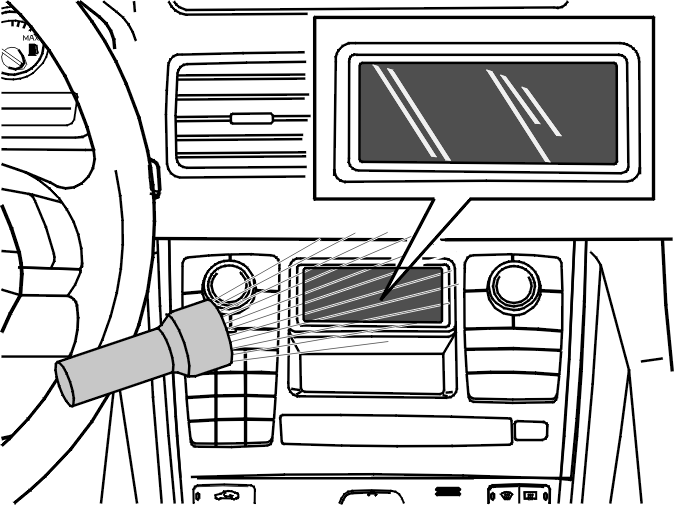

Матричный дисплей
Поставьте переключатель передач в крайнее заднее положение.Отсоедините панель у рычага переключателя передач, как показано на иллюстрации, и сдвиньте ее в сторону.
Осторожно: Отведите панель информационно-развлекательной системы / панель комфорта в сторону. Не отсоединяйте разъемы.
Выверните винты из кронштейна.Отведите наружу панель информационно-развлекательной системы / панель среды на приборной панели, как показано на иллюстрации.
Переведите рычаг переключателя передач в положение P.Выключите зажигание.Отсоедините разъемы.
Выверните винты блока информационно-развлекательной системы.Освободите зажимы и снимите блок информационно-развлекательной системы с кронштейна.

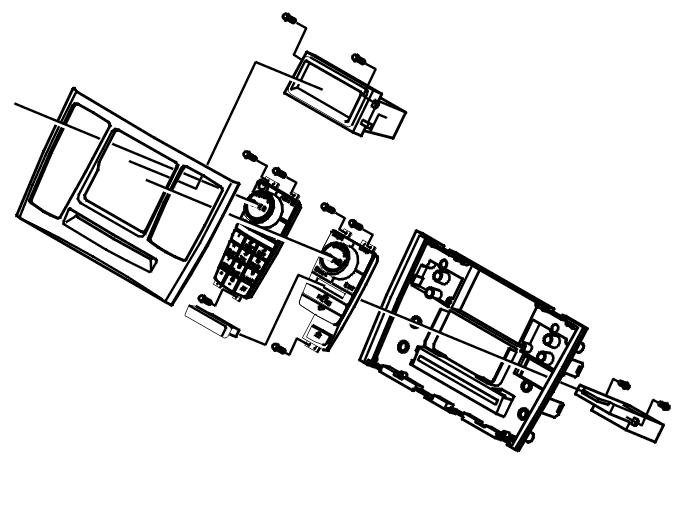

Снятие модуля управления информационно-развлекательной системы (ICM) / дисплея, передней панели и модулей электрических выключателей
Снимите:
- Переднюю панель, зажимы.
Примечание: Убедитесь, что оба оптоволоконных кабеля закреплены в панели у лотка для компакт-диска.
- Винты левого и правого модулей электрических выключателей.
Отсоедините разъемы.
Снимите:
- Модули электрических выключателей
- Винты дисплея.
Отсоедините разъемы.
Установка модуля управления информационно-развлекательной системы (ICM) / дисплея, передней панели и модулей электрических выключателей
Подсоедините заново разъемы.Расположите модули, начиная с дисплея.
Примечание: Убедитесь, что жгуты проводов не зажаты.
Установите и затяните винты.

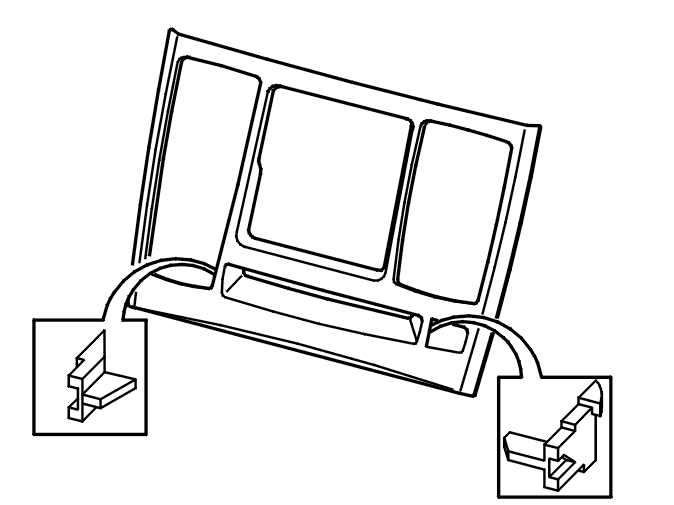

Примечание: Убедитесь, что оба оптоволоконных кабеля закреплены в панели. Смотрите иллюстрацию.
Вдавите панель на место.
Заключительные операции
Вдавите блок информационно-развлекательной системы на место на кронштейне.Установите и затяните винты.Подсоедините заново разъемы.
Примечание: Разъемы модулей управления мини-дисками и компакт-дисками идентичны и взаимозаменяемы.
Примечание: Убедитесь в отсутствии грязи в оптических контактах.
Примечание: Радиус изгиба оптических кабелей не должен быть менее 25 мм.
Заведите внутрь панель информационно-развлекательной системы / панель среды на приборной панели и кронштейн.
Подсказка: Выровняйте верхнюю секцию, нажмите вверх, заведите внутрь нижнюю секцию.
Установите и затяните винты в нижней секции кронштейна.Установите панель у рычага переключателя передач.
Примечание: После замены модуля управления информационно-развлекательной системы (ICM) / дисплея необходимо заказать и запрограммировать новое программное обеспечение.
Заказ программного обеспечения
Закажите программное обеспечение. См. 8691181.
