Модуль управления двигателя (ECM), замена (D4192T3, D4192T4)

Демонтаж крепления модуля управления двигателя

• Выключите зажигание.

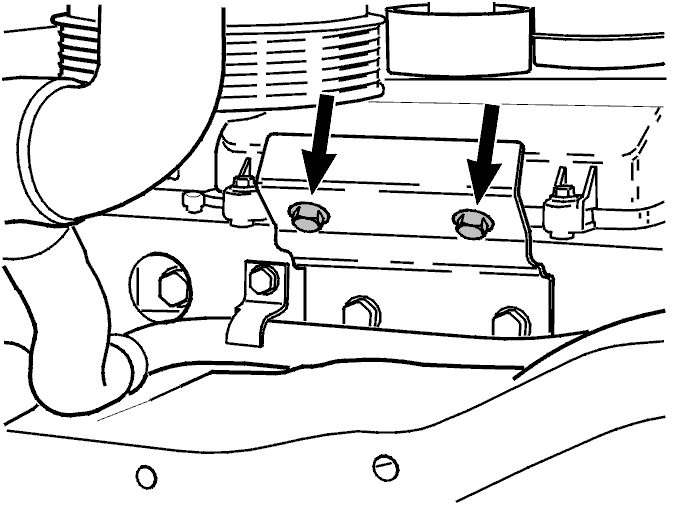

• Снимите верхние винты (2 шт.), которыми закреплено крепление модуля управления двигателя.
• Снимите передний и правый брызговик.

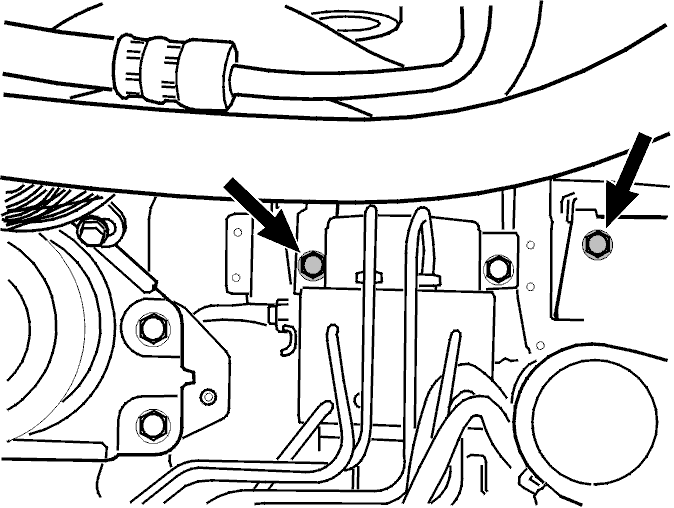

• Снимите нижние винты (2 шт.), которыми закреплено крепление модуля управления двигателя.
• Поднимите модуль управления из отсека двигателя.

Снятие модуля управления двигателя (ЕСМ)

• Отверните винты, 7 шт., для крышки.

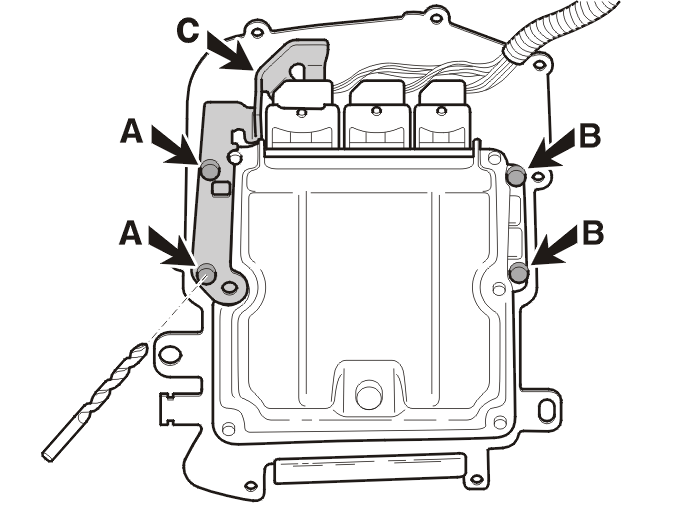

• Снимите отводные винты (А) (2 шт.) при помощи специального инструмента 🔧 КОМПЛЕКТ ДЛЯ ИЗВЛЕЧЕНИЯ ВИНТОВ 6-12 ММ и снимите скобу безопасности (С).
• Снимите винты (В) (2 шт.) и поднимите модуль управления двигателя с цоколя.
• Подсоедините разъемы контактов.

Примечание: Обращайте внимание на стружку.

Примечание: Всегда проверяйте модуль управления и контакты на модуле управления двигателя (ECM), чтобы на нем не было согнутых и поврежденных штифтов. Это может стать причиной неисправности.

Установка блока управления (ЕСМ)

• Подсоедините контактные разъемы и проверьте, чтобы они были правильно подключены.
• Установите на место модуль управления двигателя и закрепите зажим кабеля.
• Установите оба винта (В) и затяните пальцами.

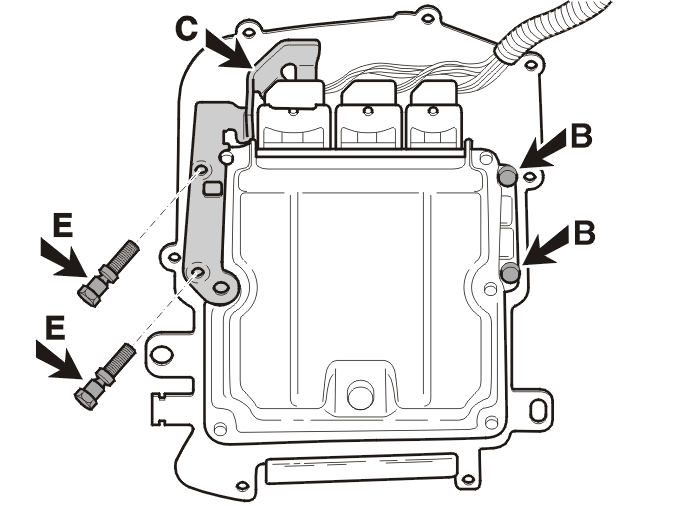

• Установите страховую скобу (С) на место при помощи 2-х новых отводных винтов, затяните пальцами.
• Затяните винты (В) с усилием в 10 Нм и отводные винты (2 шт.), пока головки винтов не сломаются.
• Проверьте, чтобы уплотнение крышки лежало на месте и было закрыто.
• Установите крышку и затяните винты.

Установка крепления модуля управления двигателя

• Наведите крепление и затяните винты (4 шт.)

Заказ программного обеспечения

Подключите к автомобилю станцию VIDA.Выберите автомобиль, год выпуска, альтернативу двигателя и впишите номер шасси в описании транспортного средства.Закажите программное обеспечение согласно описанию в 30620731.

Считывание и стирание кодов неисправности

Прочитайте и сотрите коды неисправности.Проверьте функционирование.
