Модуль управления двигателем, замена (1996, 1997)

Важные сведения

• При перестановке модуля управления коробкой передач с одного автомобиля на другой необходимо записать все коды неисправностей перед снятием модуля управления коробкой передач с автомобиля.
• Перед отсоединением модуля управления коробкой передач выключите зажигание.

Примечание: Обязательно убедитесь в отсутствии на модуле управления и в его гнезде изогнутых или выдавленных контактных штырьков или гнезд. Поврежденные или отсоединившиеся контактные штырьки или гнезда могут стать причиной неполадок.

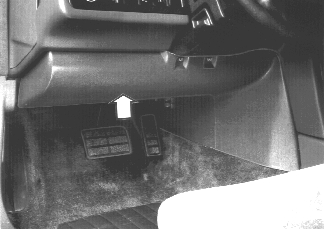

• Снимите шумоизоляционную панель под приборной панелью со стороны водителя.

Снимите модуль управления

Отожмите защелку фиксатора кронштейна. На рисунке показано расположение модуля управления коробкой передач в автомобилях с левосторонним управлением.В автомобилях с правосторонним управлением модуль управления коробкой передач расположен на креплении педалей.

Отсоедините разъем

Отсоедините разъем, оттянув защелку. Затем аккуратно отсоедините разъем от модуля управления.Проверьте состояние соединений проводки с разъемом. Проверьте разъем модуля управления.

Подсоедините разъем к новому модулю управления

Убедитесь в надежной фиксации разъема защелками

Установите модуль управления на кронштейн

Убедитесь, что фиксирующая защелка в верхней части кронштейна и крепление в нижней части вошли в зацепление с фланцем на модуле управления.На рисунке показана установка в автомобилях с левосторонним управлением.

Убедитесь, что проводка лежит свободно

• Включите зажигание.
• Считайте и сотрите коды неисправностей.

Поставьте шумоизоляционную панель

Адаптация сигнала положения дроссельной заслонки

После замены модуля управления необходимо адаптировать сигнал потенциометра дроссельной заслонки. Выполните следующее:

• Заблокируйте все колеса автомобиля.
• Заведите двигатель.

Осторожно: Во время выполнения данной процедуры задействуйте стояночный тормоз и постоянно с силой давите левой ногой на педаль рабочего тормоза.

• Установите рычаг выбора передач в положение D.

Полностью выжмите педаль акселератора до замыкания выключателя принудительного понижения передач (kickdown).

• Удерживайте педаль акселератора в нажатом положении максимум 5 секунд
• Отпустите педаль акселератора и установите рычаг переключателя передач в положение P.

Сигнал положения дроссельной заслонки теперь адаптирован к новому модулю управления коробкой передач.
