Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V60 | D82PHEV | 2013–2015 |
| V60 | D87PHEV | 2015 |
Модуль управления для электропривода

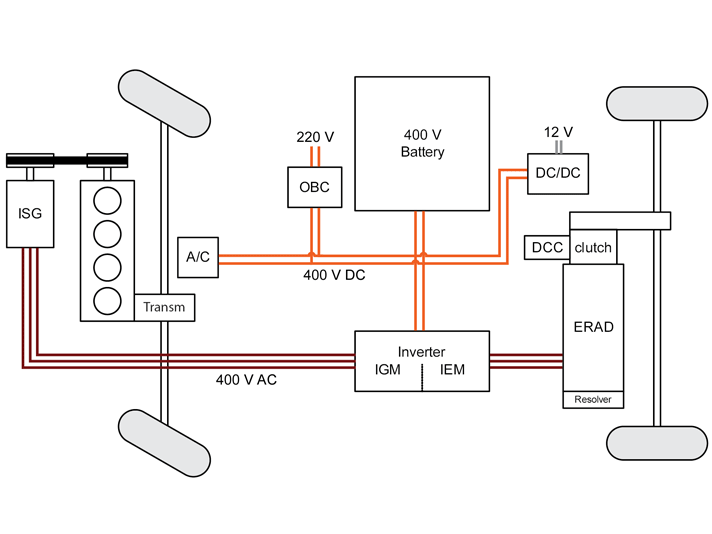

Эта система Plug-in-Hybrid - так называемый параллельный гибрид. Это означает, что здесь имеются две отдельных системы привода: электродвигатель и двигатель внутреннего сгорания. В зависимости от выбранного режима движения и от доступности электричества, эти две системы привода используются отдельно или параллельно.
Сигналы

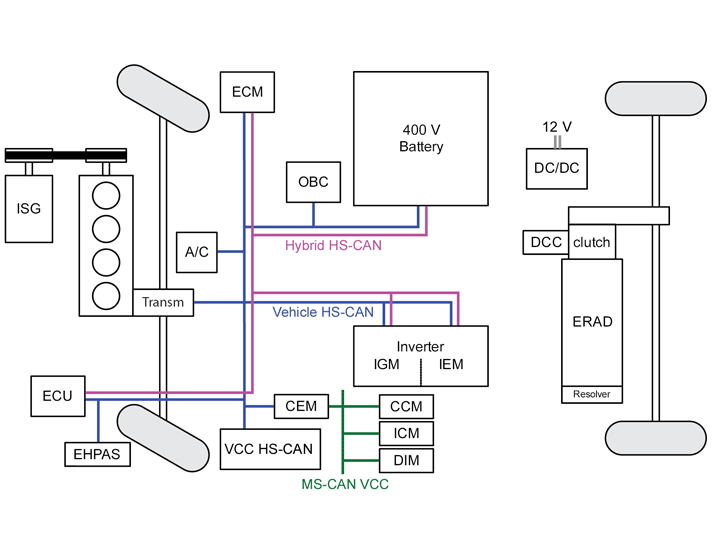

В таблице ниже представлены входные и выходные сигналы шлюза Gateway OBC. Сигнал разделяется на непосредственно связанные сигналы, сигналы по линии связи LIN и сигналы, передаваемые по шине CAN.
| ### Модуль управления | ### Название / Функция | ### Тип связи | ### Разное |
|---|---|---|---|
| ACCM | Модуль управления электрическим компрессором (ACCM) | Прямо направляемые/HS-CAN | |
| BECM | Модуль контроля энергии аккумулятора (BECM) | Прямо направляемые/HS-CAN/Sensor-CAN | |
| DCDC | Модуль управления преобразователя постоянного тока (DCDC) | HS-CAN/Sensor-CAN | |
| ECM | Управляет функциями двигателя. Этот модуль управления содержит один из двух оконечных резисторов для HS CAN. | HS CAN | |
| IEM | Модуль управления электрическим задним приводом (IEM). | Прямо направляемые/CAN/HS-CAN/локальная шина CAN | |
| IGM | Модуль управления генератора высокого напряжения (IGM) | Прямо направляемые/CAN/HS-CAN/локальная шина CAN | |
| OBC | Модуль управления зарядного устройства для аккумуляторной батареи (ОВС) | Прямо направляемые/HS-CAN/Sensor-CAN |
