Модуль системы управления микроклиматом (CCM), замена (2003, 2004)

Поскольку иллюстрации в информации используются для различных модельных лет и/или моделей, могут быть некоторые расхождения. Несмотря на это, основная информация всегда правильная.

Подготовка

Примечание: Перед заменой модуля управления микроклиматом, считайте запрограммированные данные. Это производится через автомобильную связь VIDA.

После замены модуля системы управления микроклиматом (CCM) должны быть запрограммированы соответствующие параметры.

Переведите переключатель передач/рычаг переключателя передач в самое заднее положение.Выключите зажигание.Выньте ключ. Ключ следует вынуть, чтобы обеспечить то, что зажигание не будет включено по ошибке.

Внимание: После того, как ключ вынут, подождите три минуты, прежде чем начать работу.

Снятие модуля системы управления микроклиматом (CCM)

Отсоедините панель у рычага переключателя передач, как показано на иллюстрации.Поверните панель, чтобы она была как можно дальше от центральной консоли.

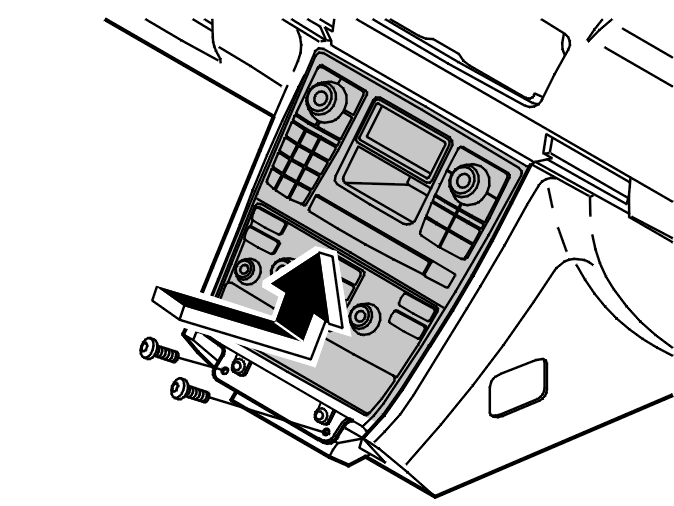

Выверните нижние винты из кронштейна.Отведите наружу весь модуль управления информационно-развлекательной системы (ICM) и панель среды на приборной панели, как показано на иллюстрации.

Отсоедините разъемы.Поверните модуль информационно-развлекательной системы с панелью среды на приборной панели.Выверните четыре винта, как показано на иллюстрации.

Вдавите четыре зажима и снимите модуль управления информационно-развлекательной системы (ICM), вытянув его прямо наружу, как показано на иллюстрации.

Ослабьте два винта у нижнего края панели среды на приборной панели.Вытяните панель среды на приборной панели прямо из кронштейна.

Установка модуля системы управления микроклиматом (CCM)

Установите:

• панель среды на приборной панели при помощи двух винтов
• панель информационно-развлекательной системы так, чтобы она зацепилась за панель среды на приборной панели.

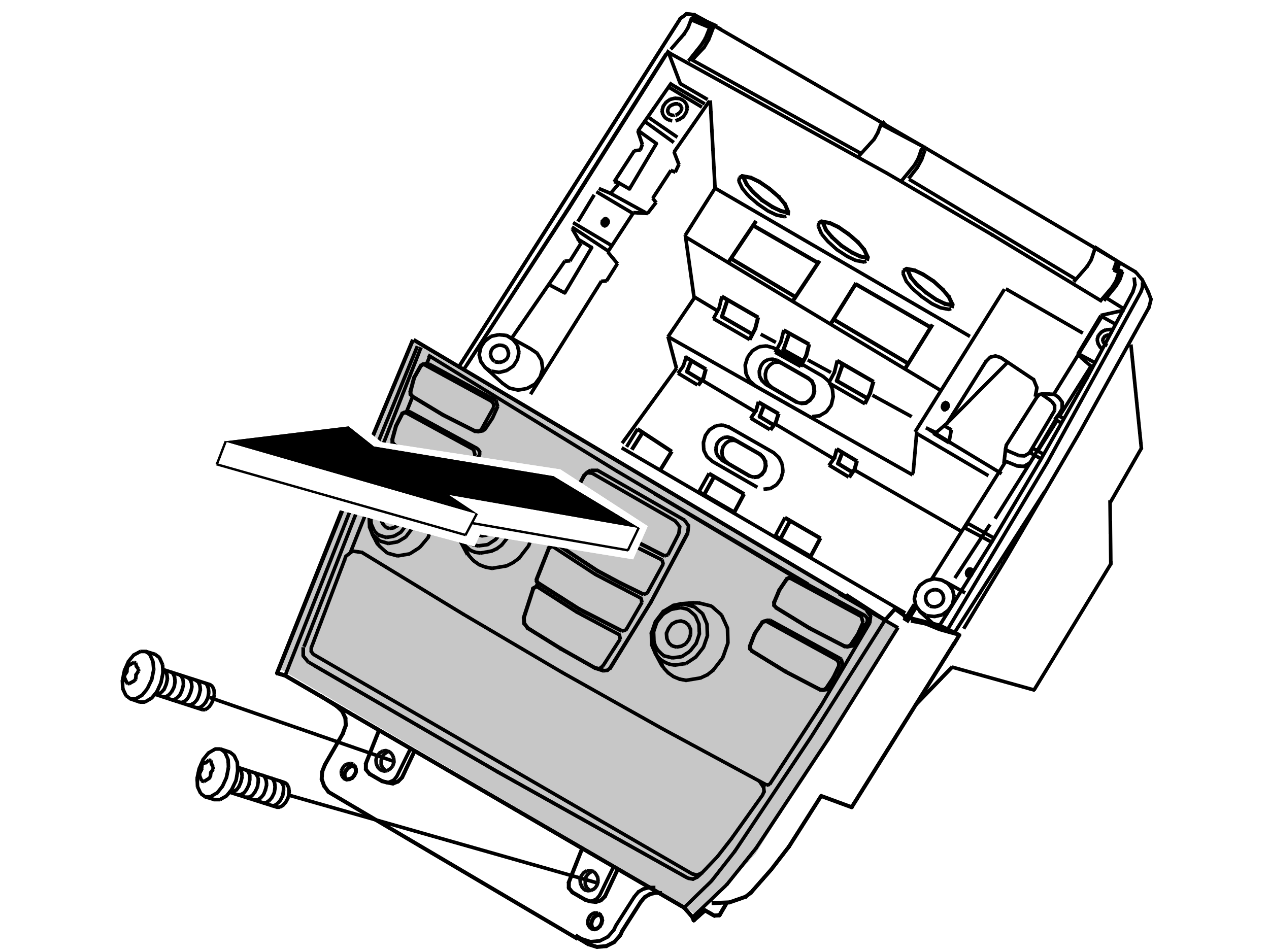

Привинтите панель информационно-развлекательной системы на место при помощи четырех винтов.Подсоедините разъемы.Сначала отведите внутрь верхнюю секцию модуля управления информационно-развлекательной системы (ICM). Затем привинтите на место нижний край при помощи двух нижних винтов.

Снятие передней панели

Освободите защелки. Оттяните и снимите переднюю панель.Передняя панель имеет двухстороннюю липкую ленту. Убедитесь, что все остатки ленты удалены с черной панели.

Установка передней панели

Снимите бумажную подкладку с ленты передней панели.Вдавите переднюю панель на место.

Заказ программного обеспечения для модуля системы управления микроклиматом (CCM)

Закажите программное обеспечение. См. 9438292.

Завершение

После замены модуля системы управления микроклиматом (CCM) должны быть выполнены следующие операции:

• Перепрограммируйте запрограммированную клиентом информацию
• Проведите саморегулировку крайних положений электродвигателя заслонки. Это производится в системе связи автомобиля VIDA.Выполните дорожное испытание автомобиля. Убедитесь, что двигатель и система управления микроклиматом функционируют.
