Модуль рулевого колеса и рулевое колесо (2001, 2002)

Подготовка

Подготовьте транспортное средство согласно: Обращайте внимание при отсоединении и подсоединении провода акк умулятора

Снятие модуля рулевого колеса (SWM)

• Снимите крышки рулевой колонки согласно Панели рулевой колонки
• Поверните замок зажигания в положение I, чтобы отпереть замок рулевого колеса.

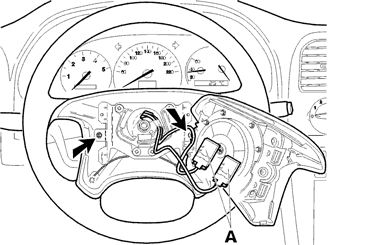

• Открутите два винта (под углом 45°, Torx 30) на задней стороне рулевого колеса.
• Отсоедините разъемы (А) подушки безопасности (SRS) от модуля рулевого колеса, нажав фиксатор сбоку.
• Осторожно вытяните разъемы ровно наружу. Не используйте инструменты, которые могут повредить разъем, см. Соединитель провода высокого напряжения
• Снимите модуль рулевого колеса.
• Отложите модуль рулевого колеса стороной с разъемами вниз в безопасное место. Не следует накрывать чем-либо модуль рулевого колеса.
• Сведения об обращении со сработавшим модулем рулевого колеса см. в Обращение с модулями несработавших надувных подушек безопасност и и пиротехническими натяжными устройствами ремней безопасности.

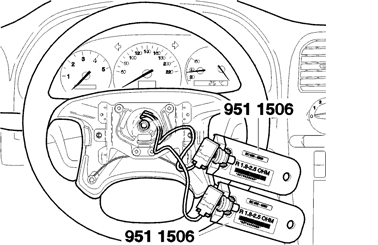

Присоединение к разъемам модуля рулевого колеса специального устройства 998 8695

Присоедините специальный инструмент: 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS) к двум контактным разъемам модуля рулевого колеса.Устройство подключается для того, чтобы на автомобиле можно было проехать без регистрации кодов неисправности (DTC) в диагностической системе подушек безопасности (SRS).При включении зажигания, если не подключены ни модуль рулевого колеса, ни специальный инструмент, будет зарегистрирован код неисправности - обрыв в проводке. (Коды неисправности должны быть стерты).

Установка модуля рулевого колеса

Осторожно: Отсоедините отрицательный провод аккумулятора.

• Снимите специальный инструмент: 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS)
• Поверните ключ зажигания в положение I, чтобы отпереть замок рулевого колеса.
• Присоедините на место разъем (А) к модулю рулевого колеса. Проверьте надежность его фиксации.
• Установите модуль рулевого колеса на место на рулевом колесе.
• Поверните рулевое колесо, чтобы получить доступ к винтам. Затяните с моментом 10 Нм.
• Установите кожухи рулевого колеса согласно: Панели рулевой колонки

Убедитесь, что:

• Рулевое колесо легко поворачивается.
• Замок рулевого колеса правильно функционирует.
• Модуль рулевого колеса правильно закреплен.

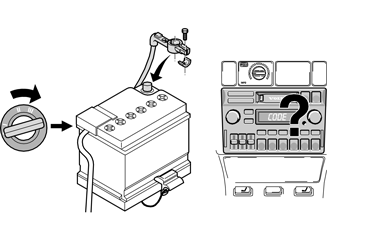

Внимание: При подключении аккумулятора убедитесь в том, что в салоне автомобиля никого нет.

• Поверните ключ в положение II.
• Подключите отрицательный провод аккумулятора.
• Введите действующий код магнитолы.
• Установите на часах правильное время.
• Проверьте звуковой сигнал.

Проверьте, чтобы сигнальная лампа системы надувных подушек безопасности SRS гасла примерно через 10 секунд.

Прикрепление наклейки с датой надувной подушки безопасности SRS

Не забудьте заменить наклейку с датой установки модуля рулевого колеса с надувной подушкой безопасности на задней стойке кузова со стороны водителя на новую из комплекта нового модуля рулевого колеса.

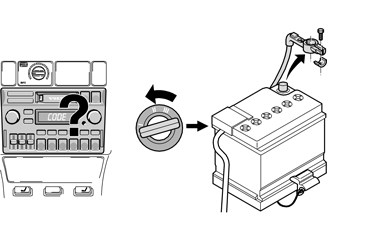

Подготовка

• Обратите внимание на противоугонный радиокод.
• Выключите зажигание.
• Отсоедините отрицательный провод аккумулятора

Примечание: Подождите не менее 5 минут перед тем, как приступить к отключению электроприборов.

Снятие рулевого колеса

• Снимите модуль рулевого колеса.

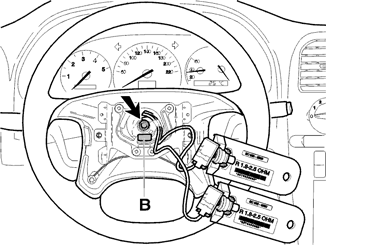

• Отсоедините разъем звукового сигнала (В).
• Заприте замок рулевого колеса.
• Открутите центральную гайку рулевого колеса.
• Отоприте замок рулевого колеса.
• Установите колеса автомобиля ровно вперед.
• Маркируйте положение рулевого колеса и внутреннее положение рулевой колонки, чтобы при сборке установить их в исходное положение.
• Уберите центральную гайку и снимите рулевое колесо, одновременно поднимая его и поворачивая или потряхивая.
• Снимите специальный инструмент: 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS)

Установка рулевого колеса

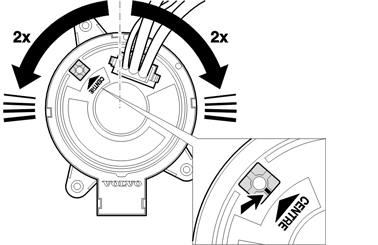

Перед установкой рулевого колеса контактные ролики должны быть установлены в их среднее положение.При проверке среднего положения черная точка на желтом индикаторе должна располагаться напротив центральной стрелки.Если показывается среднее положение, должно быть возможно повернуть внутреннюю часть контактного ролика 2 как по часовой стрелке, так и против нее от показанного среднего положения.Если среднее положение показывается неправильно, его следует отрегулировать.Чтобы отрегулировать среднее положение, вначале осторожно поворачивайте внутреннюю часть контактного ролика против часовой стрелки до крайнего положения, где почувствуется сопротивление.Из этого положения поверните внутреннюю часть контактного ролика по часовой стрелке чуть более чем на два оборота.Отрегулируйте желтый индикатор, повернув его так, чтобы черная точка была напротив центральной стрелки.

Протяните проводку контактного ролика через отверстие в рулевом колесе.

Примечание: Перед установкой перенесите маркировку со старого рулевого колеса на новое.

Установите:

• рулевое колесо в правильное положение в соответствии с маркировкой
• центральную гайку и затяните ее от руки
• специальный инструмент: 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS) к контактному разъему модуля рулевого колеса

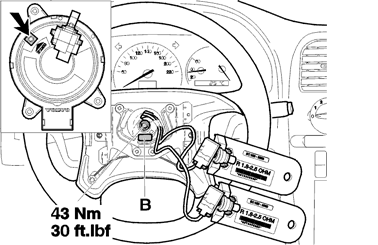

Затяните центральную гайку модуля рулевого колеса с моментом 43 Нм.Присоедините разъем звукового сигнала (В).Установите модуль рулевого колеса.

Прикрепление наклейки с датой надувной подушки безопасности SRS

Не забудьте заменить наклейку с датой установки модуля рулевого колеса с надувной подушкой безопасности на средней стойке кузова со стороны водителя на новую из комплекта нового модуля рулевого колеса.

Заключительная процедура

Завершите работу согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора
