Модуль прицепа TRM, электропроводка

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъёмы или снимать другое электрооборудование.

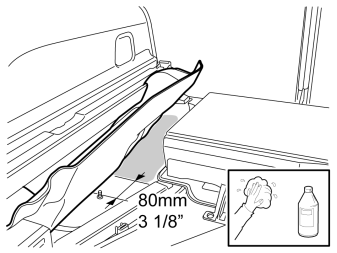

• Отмерьте расстояние от переднего выступа на консоли для камеры помощи при парковке и вперёд согласно рисунку.
• Промойте поверхность перед заданным размером с помощью изопропанола и вытрите насухо.

• Промойте отмеченные плоские поверхности на модуле TRM с помощью изопропанола и вытрите насухо.

• Возьмите ленты с застежкой типа «велкро» из комплекта и разрежьте их посередине на четыре равные части.

• Прижмите полосы застежки типа "велкро" по две друг к другу.

• Удалите защитную плёнку с одной стороны на двух сложенных вместе лентах с застёжкой типа «велкро».

• Нажатием закрепите ленты с застёжкой типа «велкро» на модуле TRM согласно рисунку.

• Удалите защитную пленку с застежек типа "велкро".

• Подсоедините к модулю TRM серый 2-полюсный и зелёный 5-полюсный проложенные разъёмы.

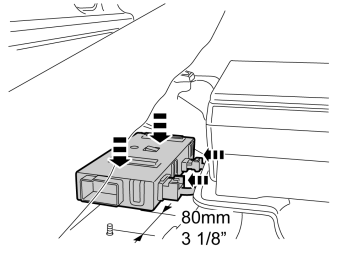

• Отмерьте расстояние согласно рисунку и нажатием закрепите модуль TRM на вычищенной поверхности. Следите за тем, чтобы левая длинная сторона модуля не прилегала к вертикальной отогнутой кромке пола.

• Возьмите из комплекта предохранитель 40 A и установите его в ячейку FA 11 в модуле RJB-A.

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
