Модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе), замена (2003, 2004)

Подготовка

Наклоните вперед спинку сиденья. Применимо только к сиденьям с электроприводом.

Снимите провод аккумулятора. См. Заметьте при отсоединении / подсоединении провода аккумулятора.

Чтобы получить дополнительную информацию о хранении надувных подушек см. Обращение с несработавшими компонентами дополнительной системы удерживания (SRS).

Чтобы предупредить проблемы, связанные с разрядом статического электричества:
Когда с автомобиля снимается сиденье с модулем надувной подушки безопасности SIPS (Система защиты при боковом ударе), сиденье должно быть заземлено. Это вызвано опасностью статического электричества.Отсоедините сиденье от винтового соединения. Пока не вынимайте сиденье из автомобиля.Снимите изоляцию с обоих концов длинного отрезка кабеля. Прикрепите один конец к заднему креплению на сиденье. Закрепите другой конец в автомобиле или в подъемнике автомобиля.

Снятие модулей надувных подушек безопасности SIPS (Система защиты при боковом ударе) сидений

Снимите другой серповидный зажим с каждой стороны продольных каналов до верхнего продольного канала.

Снимите 2 гибких крепления на внутренней части/обратной стороне спинки сиденья.Потяните вверх обивку спинки сиденья.Отогните и откройте доступ к защитной подкладке на стороне, где расположена надувная подушка безопасности.

Выверните 2 винта, прикрепляющие надувную подушку безопасности к внутренней стороне рамы спинки сиденья.Потяните надувную подушку безопасности вниз. Слегка отведите надувную подушку безопасности вперед.Снимите надувную подушку безопасности.

Отрежьте ленточный хомут.

Перережьте 2 ленточных хомута.Освободите жгут проводов.Замените надувную подушку безопасности.

Выньте сиденье из автомобиля. См. Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-).Уберите натяжение в поясничной опоре.

Снимите:

• ручку поясничной опоры. См. Поясничная опора, подушка спинки сиденья, замена (-2004) или Поясничная опора, подушка спинки сиденья, замена (2005-)
• боковой элемент, вытянув его
• ручку регулировки положения спинки сиденья. Это применимо только к сиденьям с ручным приводом
• 5 серповидных зажима с нижней части спинки сиденья.

Снимите обивку до первого поперечного канала. На каждом продольном канале есть по 2 серповидных зажима.Снимите 3 серповидных зажима с первого поперечного канала.

Установка модулей надувных подушек безопасности SIPS (Система защиты при боковом ударе) сидений

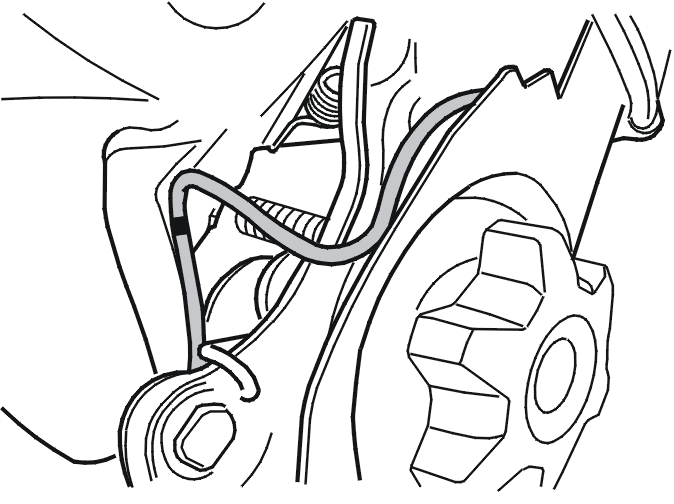

Установите жгут проводов, как показано на иллюстрации.

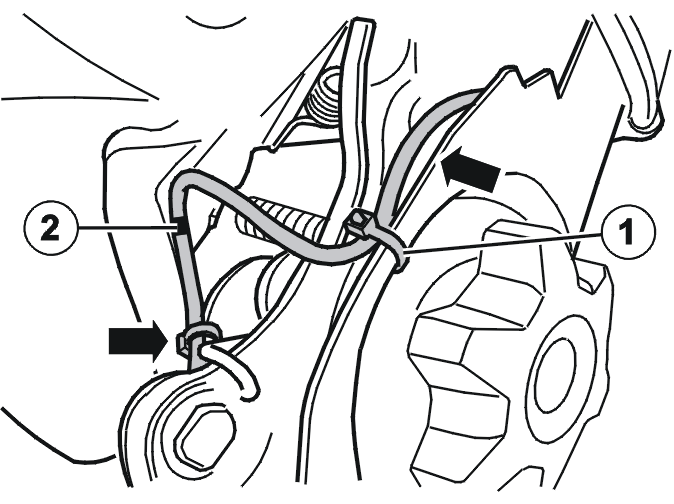

Обеспечьте наличие достаточной слабины в жгуте проводов между разъемом кабеля воспламенения и первым ленточным хомутом (1).

Вариант 1 (автомобили без защитного кожуха на кабеле воспламенения)
Установите другой ленточный хомут приблизительно на 40 мм ниже черной отметки (2) на кабеле воспламенения.

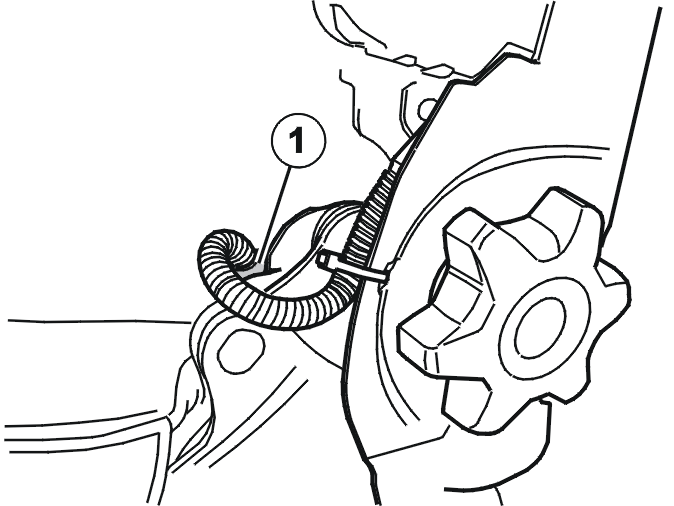

Вариант 2 (автомобили с защитным кожухом на кабеле воспламенения)
Установите второй ленточный хомут у светлой отметки (1) на защитном кожухе.

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• третий ленточный хомут под подушкой сиденья
• надувную подушку безопасности
• 2 винта M5. Затяните
• защитную подкладку
• 2 гибких крепления на внутренней части/обратной стороне спинки сиденья.

Стяните обивку подушки спинки сиденья так, чтобы можно было установить серповидные зажимы.

Установите:

• серповидные зажимы, по одному на каждой стороне, в продольном канале вниз к первому поперечному каналу
• 3 серповидных зажима в поперечном канале
• по 2 серповидных зажима на продольный канал вниз к основанию спинки сиденья
• 5 серповидных зажимов в нижней части спинки сиденья
• ручку регулировки положения спинки сиденья. Это применимо только к сиденьям с ручным приводом
• боковой элемент, вдавив его
• ручку поясничной опоры. См. Поясничная опора, подушка спинки сиденья, замена (-2004) или Поясничная опора, подушка спинки сиденья, замена (2005-).

Установите заново сиденье в автомобиле. См. Обивка, спинка сиденья, замена (-2004) или Переднее сиденье, замена (2005-).Снова натяните поясничную опору.Произведите осмотр. См. Дополнительная система удерживания (SRS), осмотр.
