Модуль надувной подушки безопасности пассажира (1999, 2000)

Подготовка

• запишите код защиты от кражи магнитолы.
• выключите зажигание.
• отсоедините отрицательный провод аккумулятора.

Внимание: Во время сборки зажигание должно быть в положении II. Затем заново подсоедините отрицательный провод аккумулятора согласно Заключение. Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

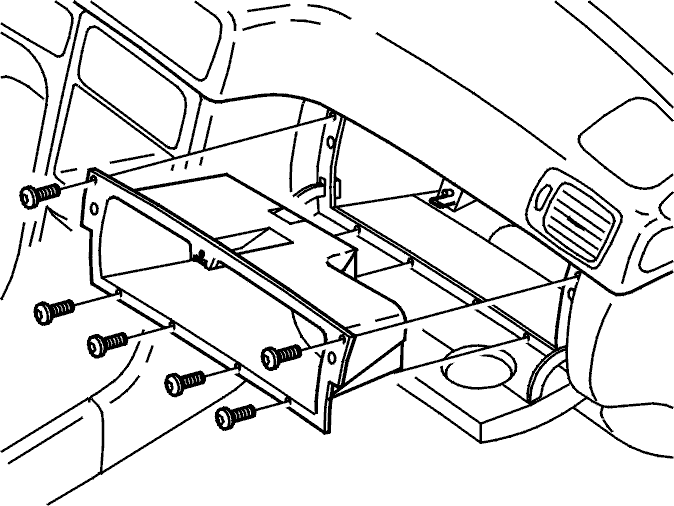

Снятие бардачка

Снимите:

• 6 винтов Torx 20 для вставки бардачка.
• крышку считывающего устройства CD ROM. (Только автомобили, оборудованные системой RTI.)

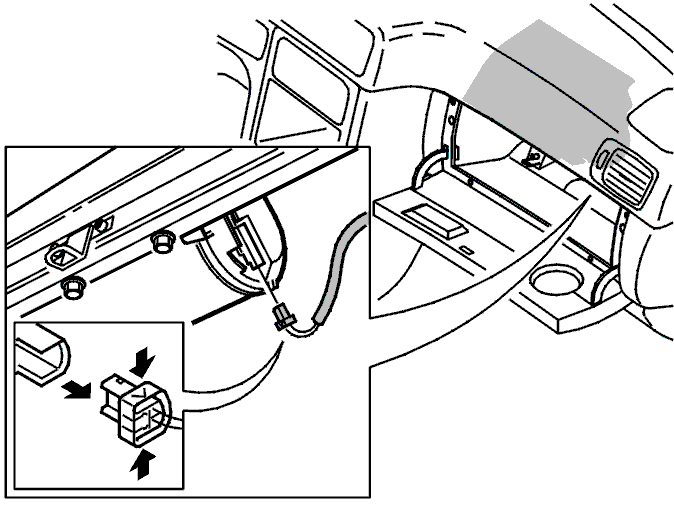

Снятие кабеля зажигания надувной подушки безопасности SRS

Внимание: Аккумулятор должен быть отключен при снятии или установке разъема кабеля зажигания системы SRS.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности.

Снимите кабель зажигания системы SRS с боковой стороны модуля надувной подушки безопасности пассажира.

Примечание: Проявляйте осторожность при снятии кабеля зажигания системы SRS. При неосторожном обращении возможно повреждение кабеля зажигания системы SRS.

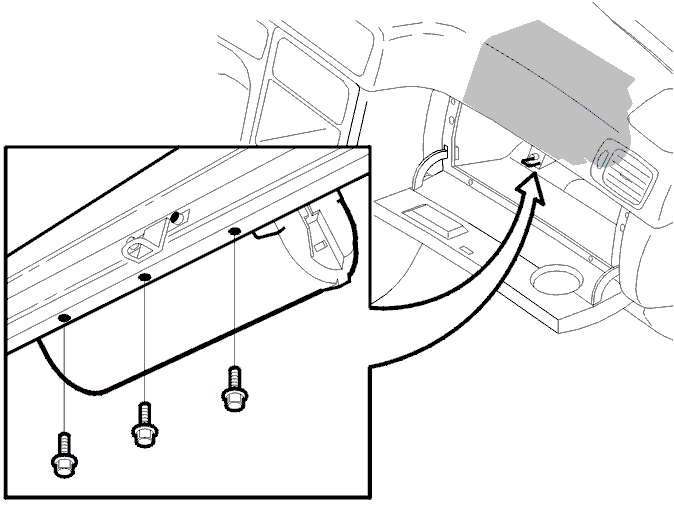

Снятие винтов надувной подушки безопасности SRS

Снимите 3 винта М6, 10 мм, с нижней стороны модуля надувной подушки безопасности пассажира.При установке, затяните с моментом затяжки10 Н·м.

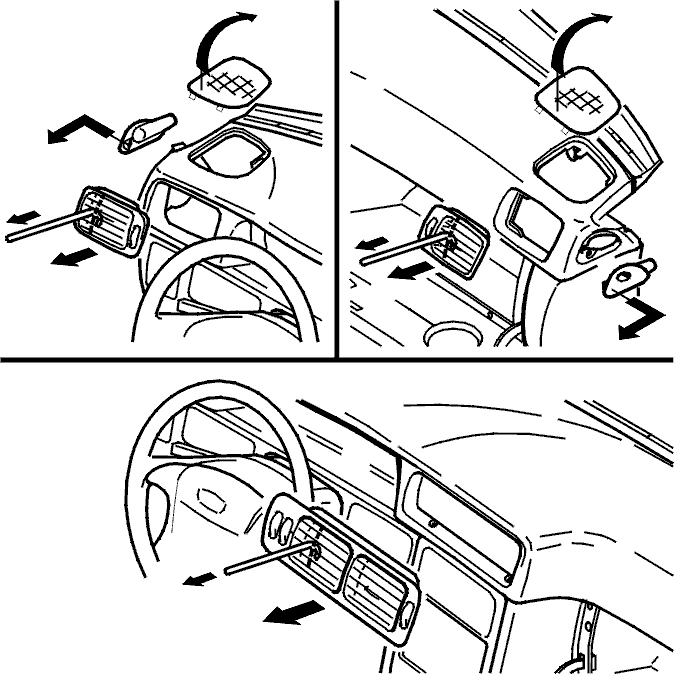

Снятие вентиляционных решеток и решеток громкоговорителя

Снимите вентиляционные решетки, оттянув крепежный кронштейн, расположенный сзади решетки, при помощи крючка.

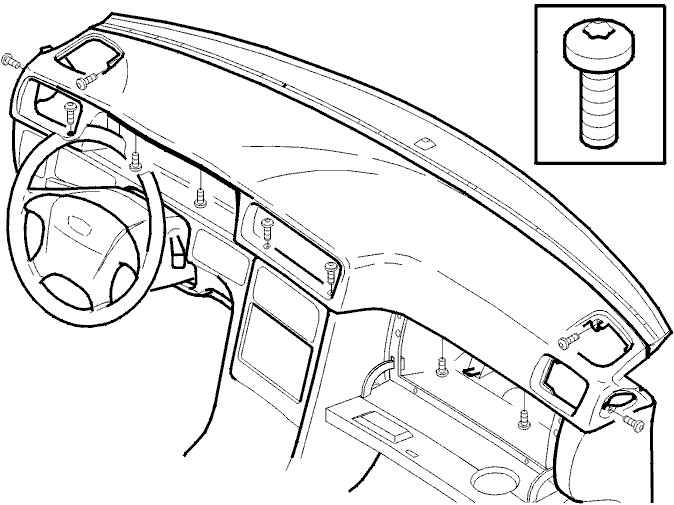

Снятие панели

Снимите 11 винтов Torx 20 панели.

Осторожно: Если панель с несработавшим модулем надувной подушки безопасности пассажира снимается временно, ее следует положить в безопасном месте верхней стороной вверх.

Снимите систему управления микроклиматом, сняв сначала стереосистему. Затем выдавите систему управления микроклиматом изнутри.

Снятие надувной подушки безопасности SRS с панели

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности.

Осторожно: Снимите только изображенные на иллюстрации винты и гайки.

Внимание: Модуль надувной подушки безопасности пассажира нельзя разбирать, ремонтировать или переставлять на другой автомобиль. Информация об обращении со снятым модулем приведена в.

Снимите 6 гаек М6, 10 мм, с модуля надувной подушки безопасности пассажира.При установке, затяните с моментом затяжки10 Н·м.

Выполните сборку в обратной последовательности

Затем перейдите к выполнению заключительных работ.

Внимание: Перед сборкой, зажигание должно быть в положении II. Затем снова подсоедините отрицательный провод аккумулятора. Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

Надувная подушка безопасности SRS, наклейка с датой

Примечание: Не забудьте заменить наклейку модуля рулевого колеса, расположенную на стойке В со стороны водителя, на новую.

Наклейка с датой входит в комплект нового модуля надувной подушки безопасности пассажира.

Заключительная проверка

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

После установки всех компонентов:

• поверните ключ зажигания в положение II.
• снова подсоедините отрицательный провод аккумулятора.

Убедитесь, что:

• Индикаторная лампа SRS в комбинированной приборной панели не горит постоянно.Если лампа постоянно горит, выполните поиск неисправности.

Примечание: Убедитесь, что лампа предупреждения SRS исправна, повернув ключ в положение II. Лампа предупреждения SRS должна загореться и, после приблизительно 3 секунд, погаснуть.
