Модуль электродвигателя заслонки (DMM), распределение воздуха, замена (2005, 2006)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Примечание: Модуль электродвигателя заслонки (DMM) распределения воздуха расположен только на правой стороне автомобиля.

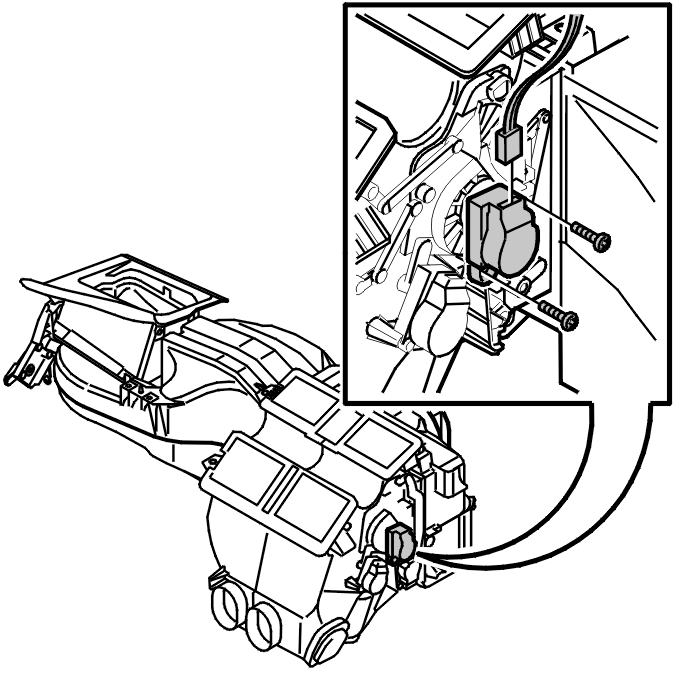

Снятие модуля электродвигателя заслонки (DMM) распределения воздуха

Снимите:

• звукоизоляционную панель. См. Звукоизоляционная панель, замена
• выключатель

Подсказка: Используйте маленькую отвертку-пробник, чтобы поддеть выключатель в месте фиксации. Нажмите на выключатель на заднем крае. Вытяните прямо.
- 2 винта
- модуль управления.

Установка модуля электродвигателя заслонки (DMM) распределения воздуха

Установите:

• модуль управления на место. Поправьте шейку вала таким образом, чтобы она вошла внутрь
• 2 винта. Затяните поочередно
• выключатель. Убедитесь в правильности расположения
• звукоизоляционную панель. См. Звукоизоляционная панель, замена

Примечание: Идентифицируйте модуль электродвигателя заслонки (DMM) распределения воздуха. Смотрите связь автомобиля VIDA.

Проверка системы управления микроклиматом

Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.:
