Модуль датчика, замена (1996, 1997) — S40 I, V40 I

Подготовка

• Запишите код защиты от кражи магнитолы
• Выключите зажигание
• Отсоедините отрицательный провод аккумулятора.

Снятие задней центральной консоли

Снимите:

• корзину для бумаг и/или держатель для банок
• два винта на заднем крае
• резиновую накладку и винт на переднем крае
• кронштейн.

Снимите переднюю центральную консоль

• Выверните два винта на заднем крае
• Снимите панель рычага переключателя передач
• Автомобили с коробкой передач с ручным управлением: нажмите панель вперед и вытяните ее сзади
• Автомобили с автоматической коробкой передач: осторожно снимите панель при помощи инструмента для уплотнения 🔧 FALSBEN. Выньте лампу
• Снимите панель с выключателями. Отсоедините разъемы
• Снимите кронштейн магнитолы
• Снимите нижнее центральное отделение (если имеется)
• Снимите пепельницу
• Выверните два винта. Выньте держатель
• Cнимите разъемы.

Снятие передней центральной консоли

• Выдавите выключатель. Отсоедините разъемы
• Снимите панель с выключателями. Отсоедините разъемы

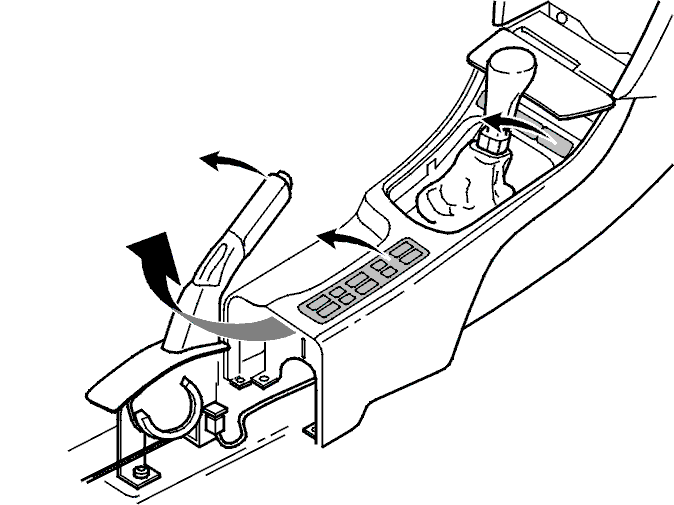

• Полностью задействуйте стояночный тормоз
• Вытяните кронштейн сзади, повернув его
• Вставьте кожух рычага переключателя передач через кронштейн.

Снятие модуля датчика

• Снимите фиксатор замка разъема
• Отсоедините разъема модуля датчика
• Выверните три винта крепления.

Осторожно: Не трогайте штырьковые выводы на модуле датчика. Существует вероятность возникновения электростатического разряда, который может повредить модуль датчика.

Установка модуля датчика

• Расположите модуль датчика. Затяните три винта до 10 Н·м
• Используйте старые винты! При использовании винтов, предназначенных для замены, используйте винты такого типа, который одобрен для подсоединения к массе
• Установите разъем. Закрепите его в правильном положении.

Осторожно: При установке винтов не повредите резьбу винтов. Убедитесь, что винты прямые.

Для того, чтобы модуль датчика правильно работал, он должен быть надежно закреплен на кузове. В противном случае блок датчика зарегистрирует момент, когда автомобиль начинает замедляться, а не момент удара.Электрическое соединение с массой осуществляется через вывод заземления, который закреплен одним крепежным винтом. Очень важно, чтобы между винтами крепления и кузовом был хороший контакт.

Установка центральных консолей

• Передняя и задняя консоль устанавливаются на место в обратном порядке. См. Панели центральной консоли.
