Модуль датчика, замена (1996, 1997)

Подготовка

• Если установлена магнитола с кодом защиты от кражи, запишите этот код
• Зажигание выключено

• Отключите отрицательный провод от аккумулятора

Снятие отделения прикуривателя

Отделите:

• прикуриватель.
• крышку разъема Встроенной диагностической системы II.

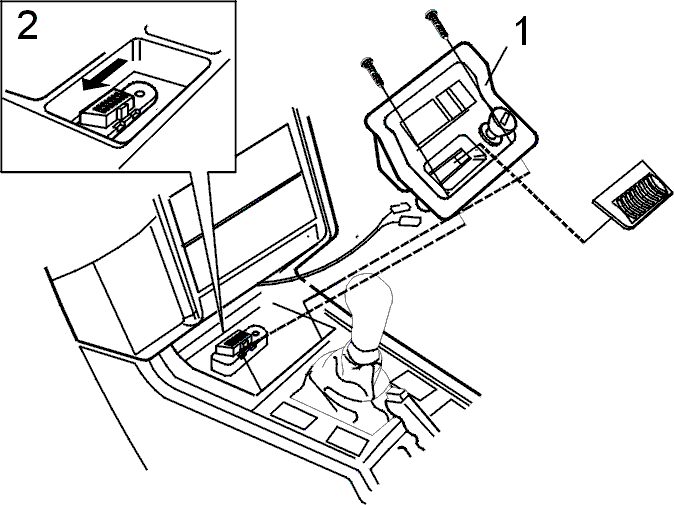

• винты (2 х Torx 20) из отделения прикуривателя. Снимите отделение прикуривателя (1).
• Два разъема от гнезда прикуривателя и патрона лампы.
• разъем Встроенной диагностической системы II (2). Сдвиньте вбок и выньте разъем через отделение прикуривателя.

Снятие центральной консоли

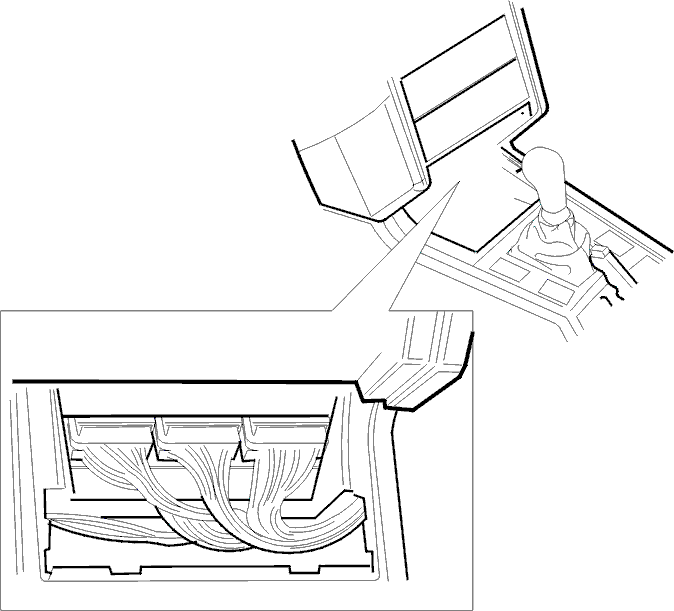

• Разъедините разъемы в передней части центральной консоли.

• Задействуйте рычаг стояночного тормоза и установите рычаг переключения передач в нейтральное положение.

Отделите:

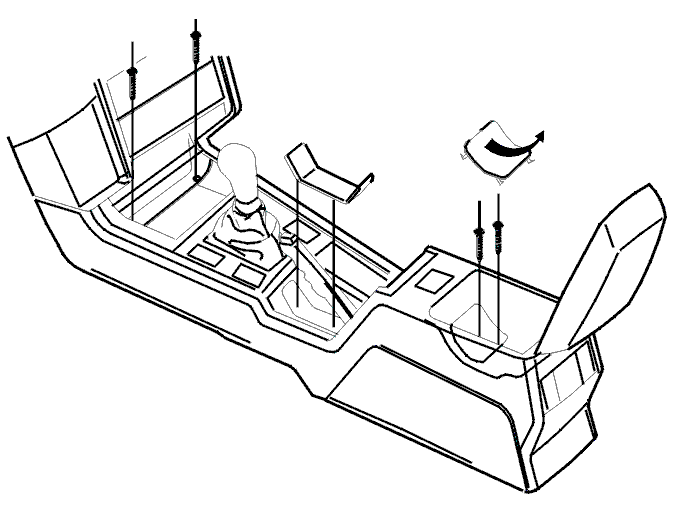

• Винты (2 х Torx 15) в передней части центральной консоли.
• Крышку отверстия ручного тормоза
• Панель в вещевом отделении центральной консоли.

Примечание: Сначала освободите заднюю часть панели.
- Винты (2 х Torx 20) под панелью в вещевом отделении центральной консоли.

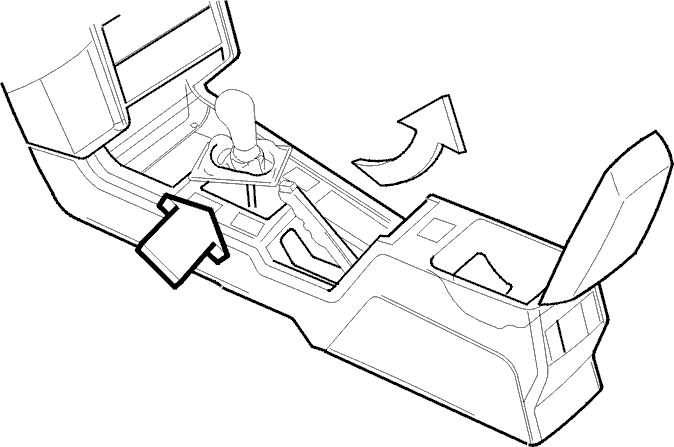

• Снимите центральную консоль, аккуратно поднимая и одновременно слегка сдвигая ее назад.

Примечание: Если автомобиль оборудован механической коробкой передач, перед снятием центральной консоли необходимо снять защитный чехол рычага переключения передач.

Снятие модуля датчика

Внимание: При снятии и установке модуля датчика отрицательный провод должен быть отсоединен от аккумуляторной батареи.

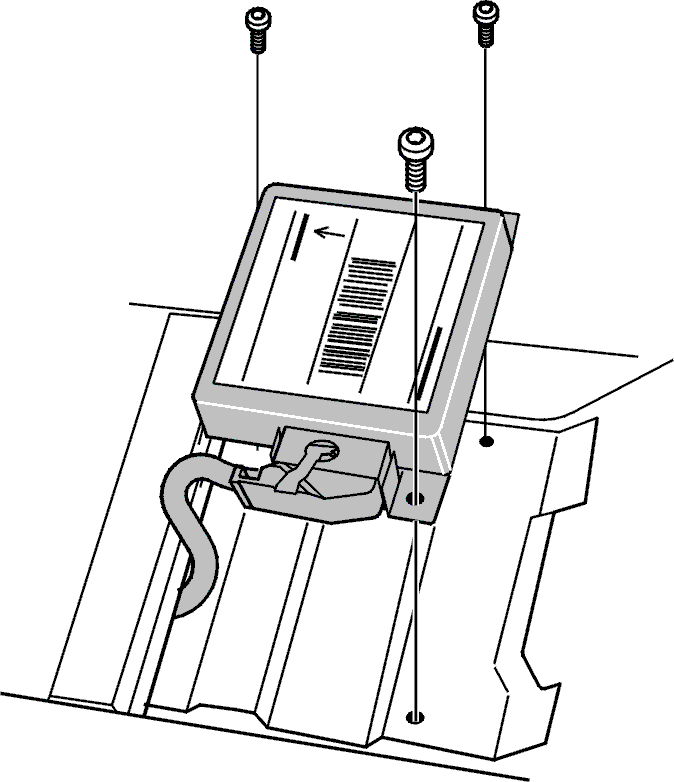

• Выверните винты (3 х Torx 30) из модуля датчика SRS.
• Снимите модуль датчика SRS.

• Разъедините разъем модуля датчика, отжав защелку (1) и отведя вперед скобу (2).
• Затем отсоедините разъем от модуля датчика, следуя направлению стрелки (3) на рисунке.

Осторожно: Нельзя касаться контактных штырьков модуля датчика. Существует риск электростатического разряда, который может повредить модуль датчика.

Установка модуля датчика

Осторожно: Не трогайте контакты разъема датчика. Существует риск электростатического разряда, который может повредить модуль датчика.

Внимание: При снятии и установке модуля датчика отрицательный провод должен быть отсоединен от аккумуляторной батареи.

• Подсоедините разъем к модулю датчика, следуя направлению стрелки (1) на рисунке.
• Заблокируйте разъем модуля датчика, отводя скобу (2) назад, пока она не зафиксируется защелкой.Это должно быть выполнено до крепления модуля датчика на месте.

• Поставьте модуль датчика (3 х Torx 30).Момент затяжки винтов крепления датчика = 10 Н м.

Осторожно: У винтов имеется резьба из листового металла, которая не должна быть повреждена при установке. Проявляйте осторожность при завинчивании винтов.

Примечание: Используйте старые винты! При использовании новых винтов используйте винты типа, предназначенного для обеспечения соединения с землей.

Осторожно: Для правильной работы модуля датчика важно, чтобы он был надежно закреплен на кузове.

Так как модуль датчика заземляется с помощью контактов заземления, прикрепляемого к одному из крепежных винтов, то очень важно обеспечит хороший контакт между крепежными винами и кузовом.

Установка центральной консоли

• Стояночный тормоз должен быть задействован, а рычаг переключения передач должен находиться в нейтральном положении.

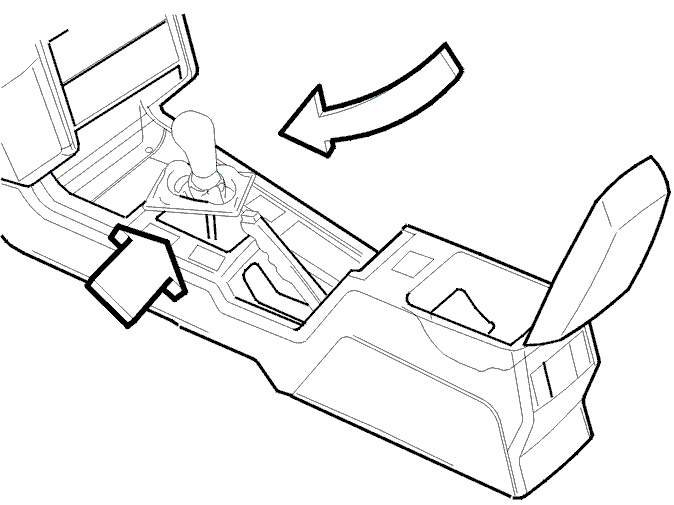

• Установите центральную консоль, аккуратно опуская и одновременно слегка сдвигая ее вперед.
• Если автомобиль оборудован механической коробкой передач
• Установка чехла рычага переключения передач. Проденьте защитный чехол рычага переключения передач через проем в центральной консоли и вдавите окантовку в центральную консоль.

• Соедините разъемы в передней части центральной консоли.

Установите:

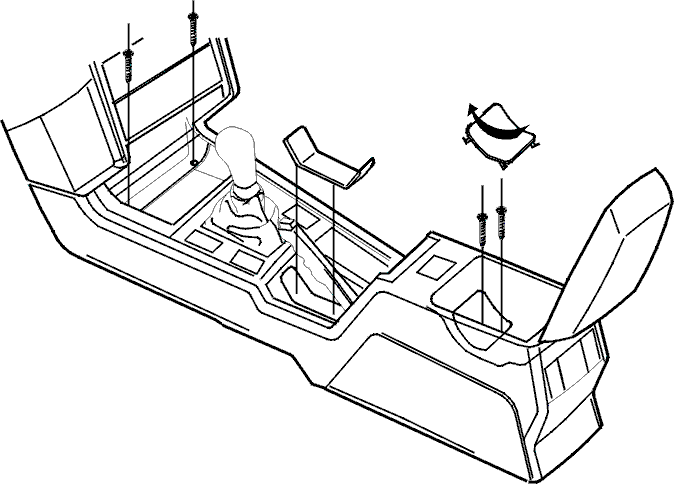

• Винты (2 х Torx 15) в передней части центральной консоли.
• Крышку отверстия ручного тормоза
• Винты (2 х Torx 20) под панелью в вещевом отделении центральной консоли.
• Панель в вещевом отделении центральной консоли.

Примечание: Сначала вставьте переднюю часть панели.

Установка отделения прикуривателя

Установите:

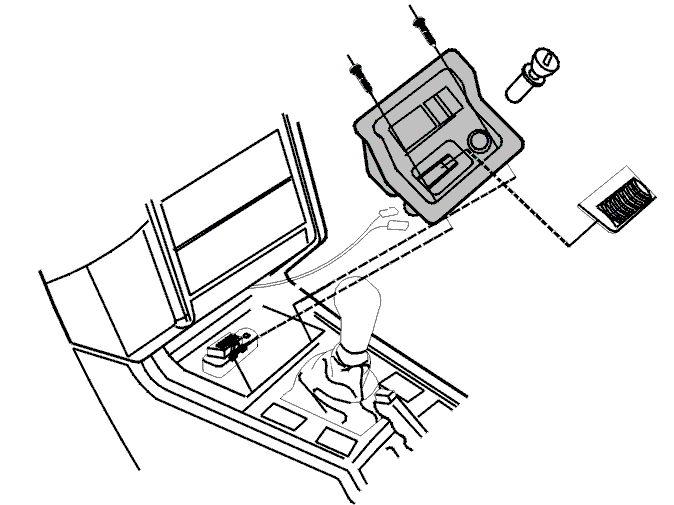

• Два разъема к гнезду прикуривателя и патрону лампы в отделении прикуривателя.
• Разъем Встроенной диагностической системы II в отделение прикуривателя. Вставьте разъем и сдвиньте его вбок.
• Отделение прикуривателя (2 х Torx 20).
• крышку разъема Встроенной диагностической системы II.
• прикуриватель.
