Модуль датчика SRS, замена

Заблокируйте надувную подушку SIPS в левом переднем сиденье для модели 960

Примечание: Эта операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Снятие и установка.

Внимание: Если переднее сиденье оборудовано надувной подушкой SIPS, то перед началом работ необходимо заблокировать эту надувную подушку. Используется предохранительное устройство, которое находится в держателе под крышкой бокового отделения сиденья, оборудованного надувной подушкой SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите крышку с бокового отделения сиденья.
• Снимите предохранительное устройство с держателя под крышкой. (На всех сиденьях, оборудованных надувной подушкой SIPS.)
• Поставьте предохранительное устройство на датчик надувной подушки SIPS.

Снятие левого переднего сиденья

• Сдвиньте сиденье в крайнее переднее положение.
• Снимите крышки и выверните 2 крепежных винта (14 мм) в задней части направляющих салазок.
• Сдвиньте сиденье в крайнее заднее положение.
• Снимите крышку с накладки порога (1 х Torx 25).
• Выверните 2 крепежных винта (14 мм) в передней части направляющих салазок.

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Отсоедините разъемы от сиденья (у передней части направляющей салазок под сиденьем).

• Сдвиньте сиденье до упора назад.
• Затем сдвиньте сиденье вперед примерно на 5 мм.
• Поднимите сиденье вертикально, чтобы направляющие пальцы, расположенные под направляющими салазок, вышли из соответствующих отверстий в полу, затем наклоните сиденье назад.

Снятие модуля датчика

Внимание: При снятии и установке модуля датчика отрицательный провод должен быть отсоединен от аккумуляторной батареи.

• Отогните угол напольного коврика.

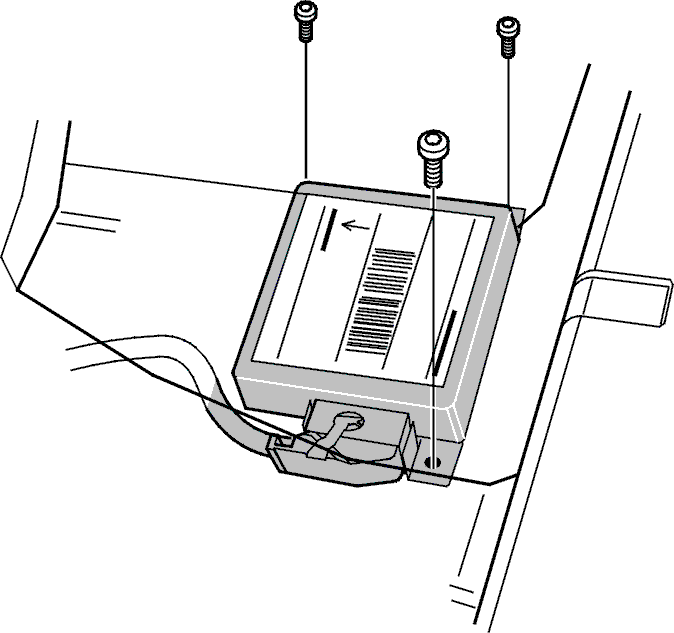

• Выверните винты (3 х Torx 30) из модуля датчика.

• Снимите модуль датчика.
• Разъедините разъем модуля датчика, отжав защелку (1) и отведя вперед скобу (2).
• Затем отсоедините разъем от модуля датчика, следуя направлению стрелки (3) на рисунке.

Установка модуля датчика

Осторожно: Нельзя касаться контактных штырьков модуля датчика. Существует риск электростатического разряда, который может повредить модуль датчика.

Внимание: При снятии и установке модуля датчика отрицательный провод должен быть отсоединен от аккумуляторной батареи.

• Подсоедините разъем к модулю датчика, следуя направлению стрелки (1) на рисунке.
• Закрепите разъем модуля датчика, отводя скобу (2) назад, пока она не зафиксируется защелкой.

Это необходимо сделать до того, как модуль датчика будет смонтирован на своем месте.

• Установите модуль датчика (3 винта Torx 30). Момент затяжки модуля датчика =10 Н·м.

Осторожно: Винты уже нарезали в листовом металле резьбу и поэтому должны вворачиваться так, чтобы не повредить ее. Нужно соблюдать осторожность, чтобы не повредить резьбу при затяжке винтов.

Примечание: Используйте прежние винты! При использовании новых винтов они должны быть того типа, который предназначен для соединения с "массой".

Осторожно: Для правильной работы модуля датчика важно, чтобы он был надежно закреплен на кузове.

Если модуль датчика ненадежно закреплен на кузове автомобиля, он будет регистрировать лишь свое собственное замедление, а не замедление автомобиля, возникающее в начале столкновения.Электрическое соединение модуля датчика с "массой" осуществляется через клемму на одном из крепежных винтов. Поэтому важно обеспечить хороший контакт между крепежными винтами и кузовом.

• Уложите на место напольный коврик.

Установка переднего сиденья

• Наклоните сиденье назад и вставьте в отверстия в полу (формы замочной скважины) направляющие пальцы, расположенные под направляющими салазок.

• Подсоедините разъемы к сиденью (под передней частью сиденья).

Внимание: При подсоединении аккумуляторной батареи убедитесь, что в автомобиле никого нет.

• Поверните ключ зажигания в положениеII.

• Затем подсоедините отрицательный провод к аккумуляторной батарее.

• Сдвиньте сиденье в крайнее заднее положение.
• Поставьте 2 крепежных винта (14 мм) в передней части направляющих салазок. Момент затяжки направляющих салазок сиденья =45 Н·м.
• Поставьте крышку накладки порога (1 х Torx 25).
• Сдвиньте сиденье в крайнее переднее положение.
• Установите 2 крепежных винта (14 мм) и панели в задней части направляющих салазок. Момент затяжки направляющих салазок сиденья =45 Н·м.

Разблокируйте надувную подушку SIPS в переднем сиденье для модели 960

Примечание: Данная операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Заключительная проверка.

Осторожно: Если переднее сиденье оборудовано надувной подушкой SIPS, то после завершения работ необходимо разблокировать эту надувную подушку. Снимите предохранительное устройство с датчика надувной подушки SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите предохранительное устройство с датчика надувной подушки SIPS.
• Поставьте предохранительное устройство в держатель под крышкой.
• Поставьте крышку на боковое отделение сиденья.

Заключительная проверка

Проверьте коды неисправностей

• Проверьте наличие кодов неисправностей.
