Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Снятие
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Отключите сигнализацию.
Снимите:
- панели для стоек D. См. Панель, стойка D, замена
- балку крыши. См. Панель, балка крыши, замена

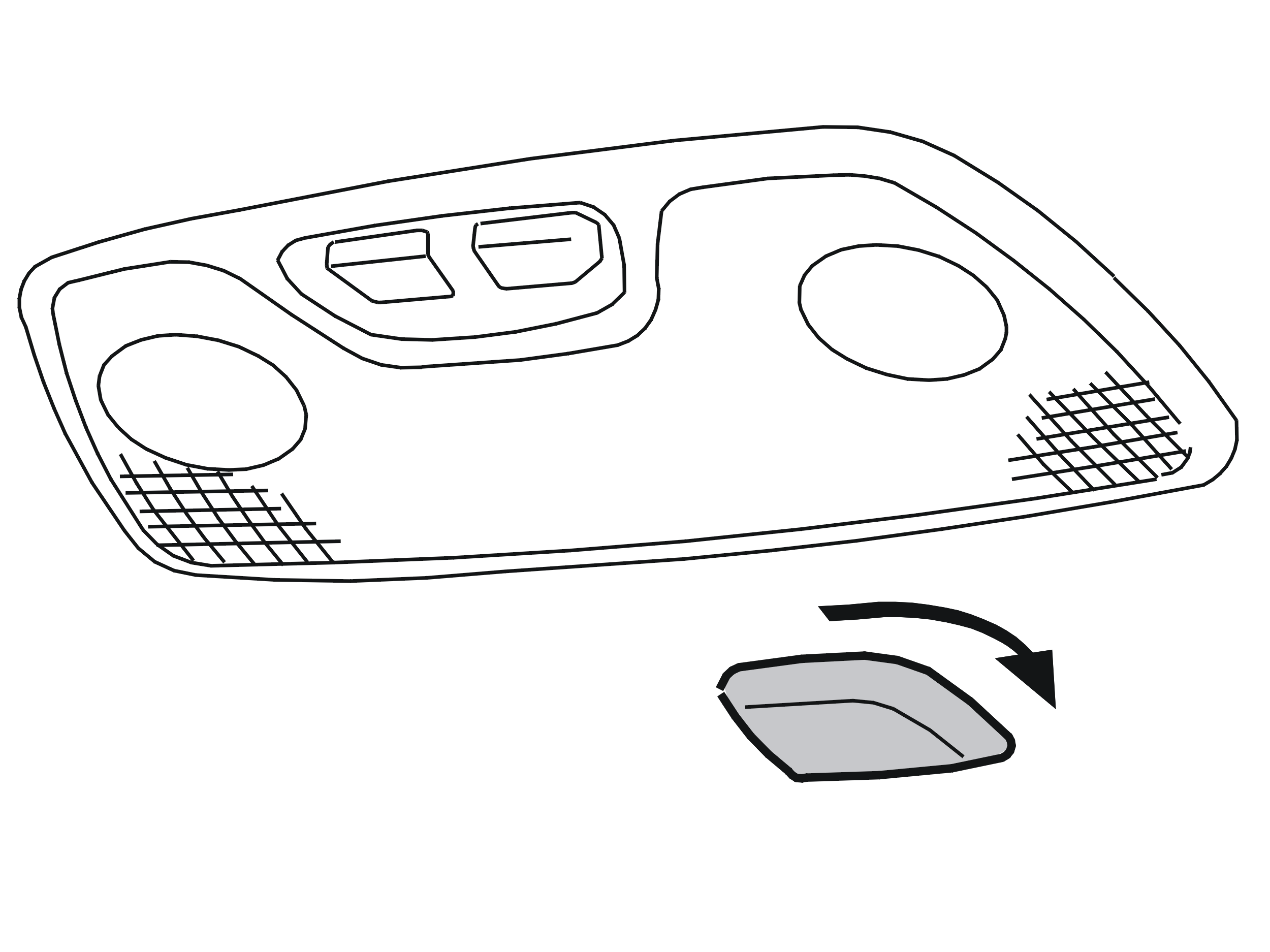

- крышку над винтами держателя багажной сетки. См. иллюстрацию
- винты держателя багажной сетки.

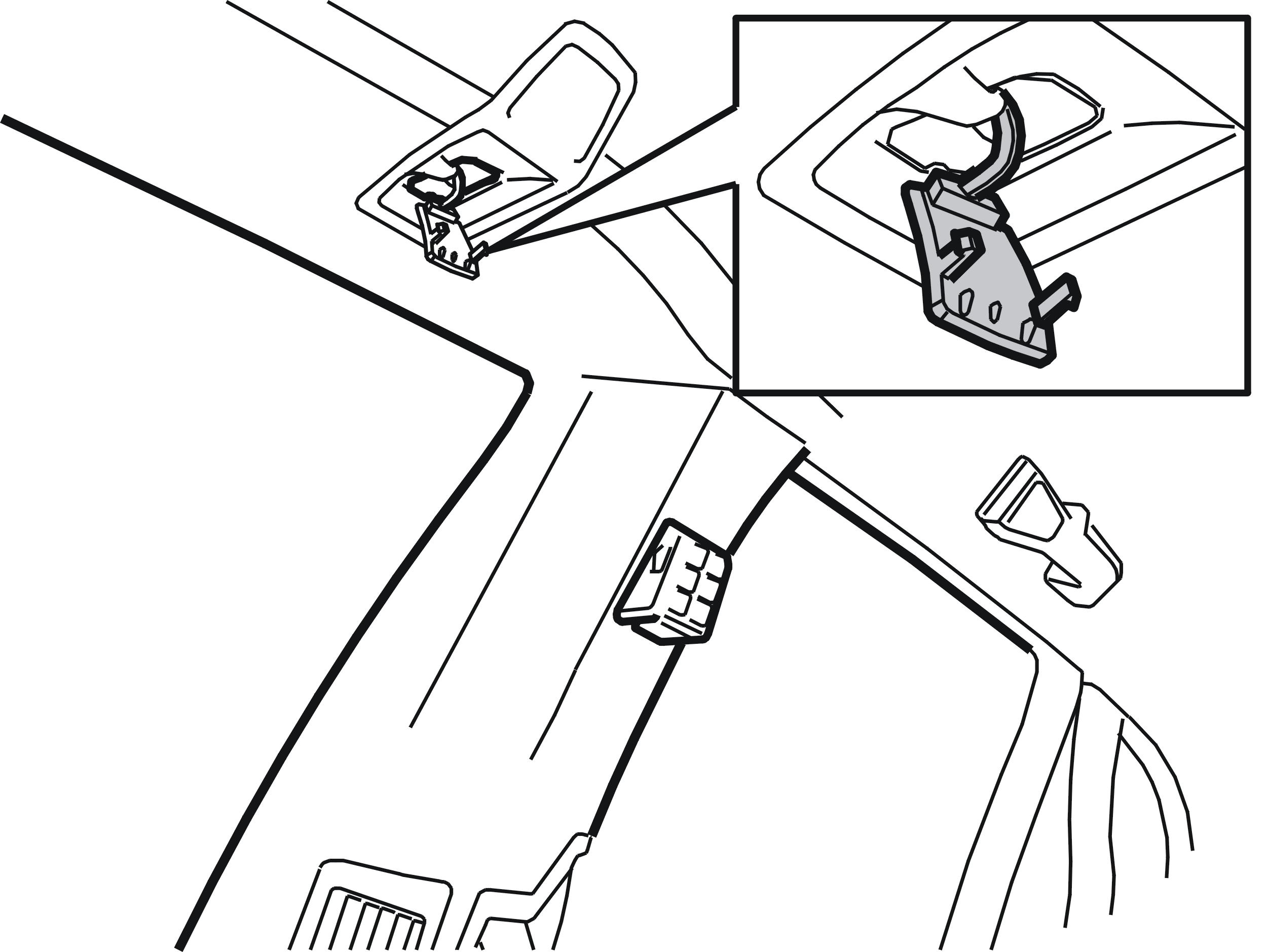

Снимите зажимы внутренней обивки крыши, как показано на иллюстрации.
Снятие модуля датчика движения объектов (MMS)
Подсказка: Датчик крепится к верху внутренней обивки крыши при помощи двухсторонней липкой ленты.
Примечание: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

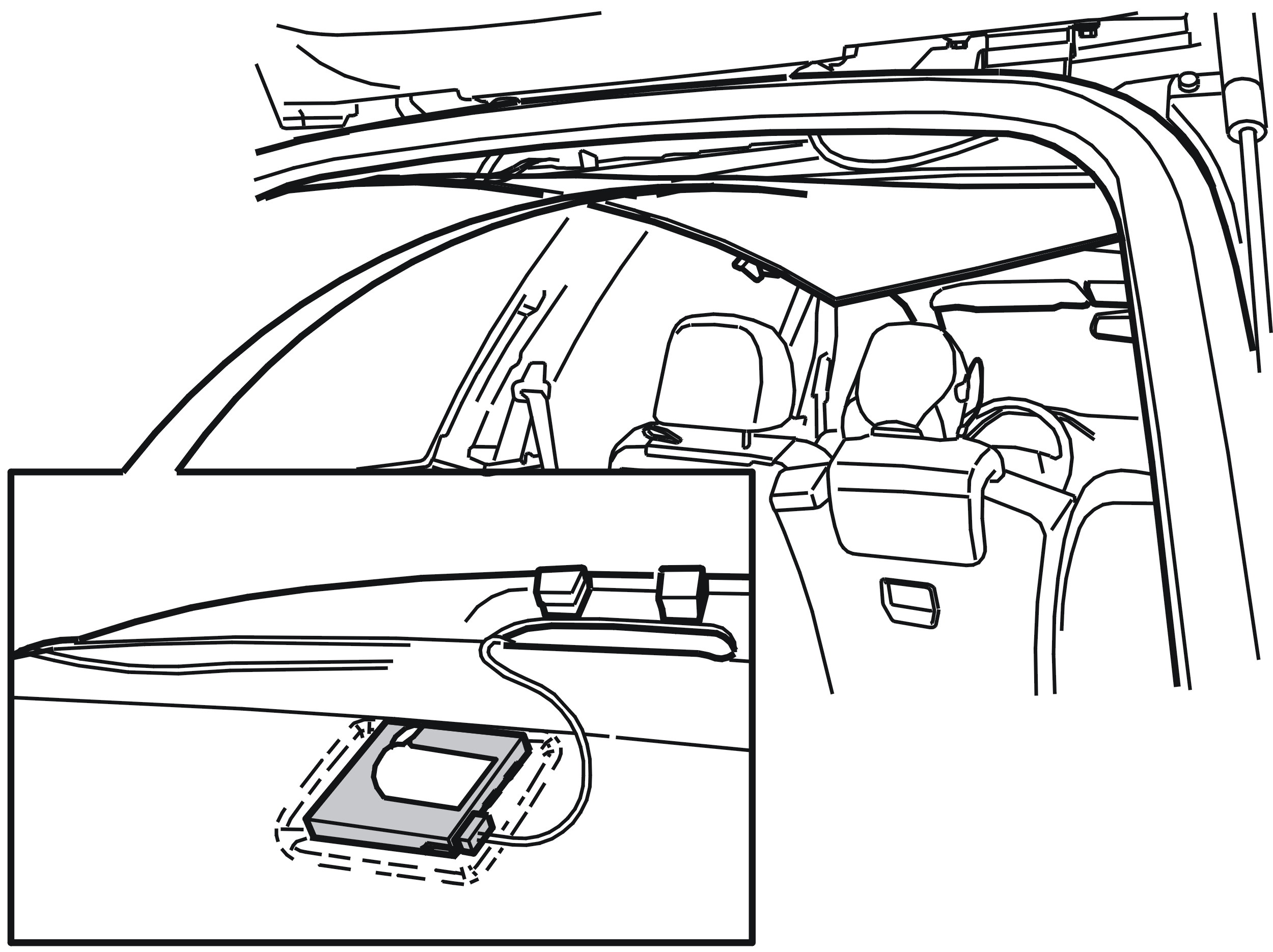

Осторожно отогните вниз внутреннюю обивку крыши и выверните датчик. Отсоедините разъем датчика.
Установка
Установка модуля датчика движения объектов (MMS)
Примечание: Расположение модуля датчика движения объектов (MMS) важно для функционирования сигнализации. Чтобы датчик функционировал правильно, он должен быть установлен в углублении. Датчик должен быть установлен вертикально. Его нельзя поворачивать более, чем на 5°. Разъем должен быть справа, если смотреть по направлению движения автомобиля вперед.
Подсоедините разъем.Снимите защитную пленку с ленты. Используйте только ленту, поставляемую вместе с датчиком объема.Вдавите датчик на место в верхней части внутренней обивки крыши, используя ленту. Прижмите рукой не менее, чем на 15 секунд.
Заключительные операции
Установите:
- зажимы внутренней обивки крыши
- винты держателя багажной сетки
- крышки над винтами держателя багажной сетки
- балку крыши. См. Панель, балка крыши, замена
- панели для стоек D. См. Панель, стойка D, замена.
Проверьте функционирование.
