Модифицирование запасной задней двери автофургона

Уплотнение отверстий верхней отделочной накладки

Запасная задняя дверь автофургона имеет отверстия для зажимов верхней отделочной накладки на заднем ветровом стекле. При использовании задней двери автофургона на автомобилях со спойлерами, плотно заклейте отверстия уплотнительной лентой, номер 591279.

Установка уплотнительной ленты

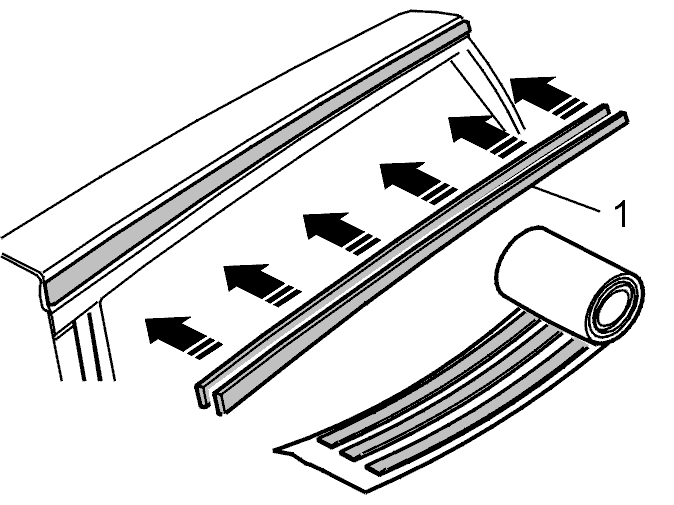

Поместите два слоя уплотнительной ленты номер 591279 на верхнюю секцию задней двери автофургона в том месте, где будет устанавливаться спойлер (см. иллюстрацию).

Сделайте углубления для креплений зажимов

Используйте спойлер в качестве шаблона для отметки положений для зажимов.Прижмите спойлер к уплотнительной ленте в положение, в которое он будет установлен. Крепления зажимов спойлера должны сделать углубления в уплотнительной ленте.

Разметка для сверления

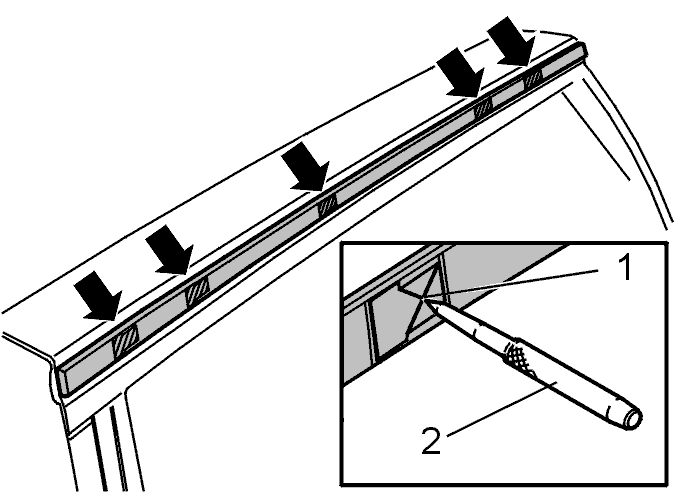

Отметьте центр в узкой секции углублений для креплений зажимов.Проткните кернером отметки в уплотнительной ленте.Разметьте для сверления.Снимите уплотнительную ленту, установленную в этапе 2.

Сверление отверстий для креплений зажимов

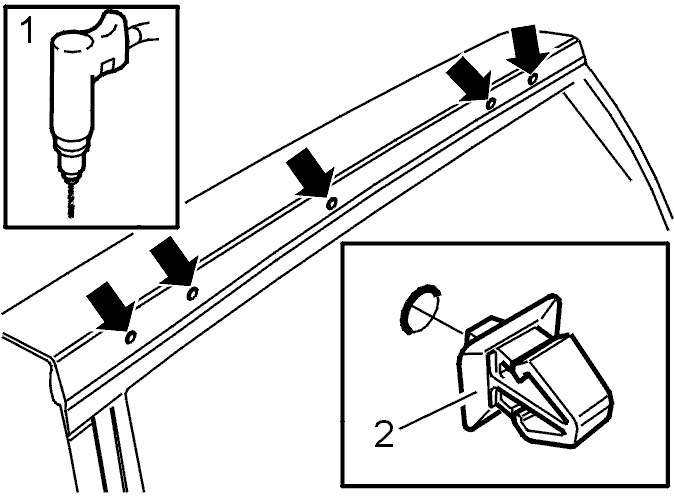

Просверлите 10 мм отверстия в отмеченных точках (1).Установите зажимы (2) в отверстия. Для установки зажимов требуется их прижать.

Установка спойлера

Придавите спойлер на зажимы так, чтобы он зафиксировался во всех зажимах.

Версия ручки задней двери автофургона

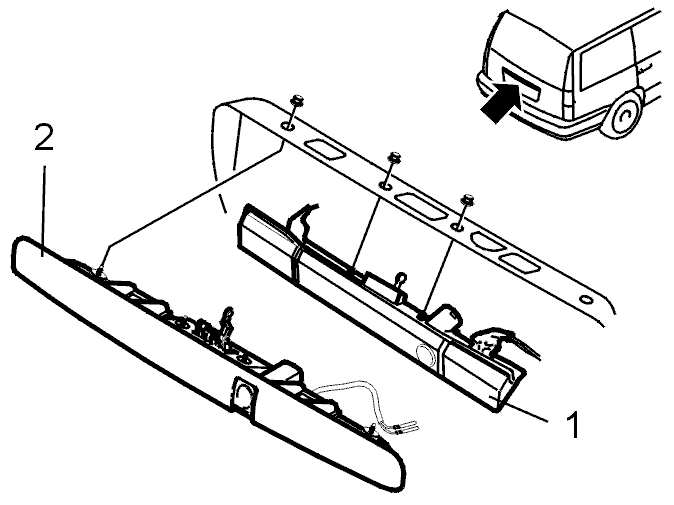

Есть две версии ручки задней двери автофургона: более ранняя версия (1) и более поздняя версия (2).Обе версии требуют выполнения модификации задней двери автофургона.

Модифицирование для ручек типа 1

Просверлите и расточите отверстия (1) для освещения номерного знака так, чтобы они были прямоугольной формы.Используйте маркировку в усиливающем элементе в качестве шаблона.

Модифицирование для ручек типа 2

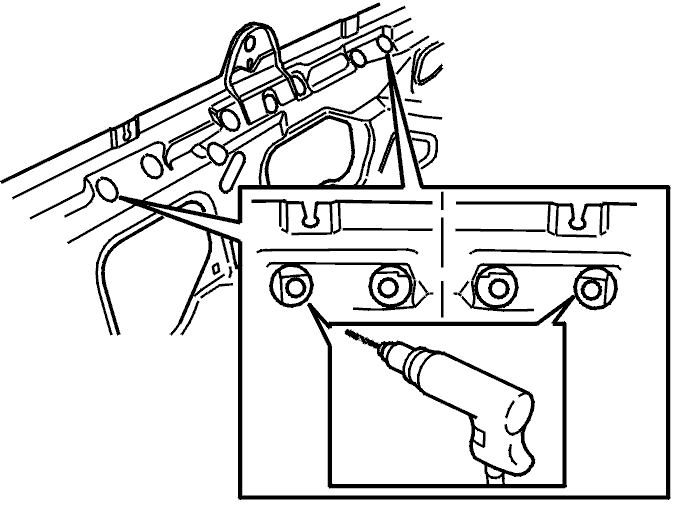

Просверлите отверстия для ручки задней двери автофургона сквозь наружные отверстия. Просверлите изнутри. Используйте отверстие в усиливающей панели в качестве шаблона. Диаметр сверла = 13 мм.

Расточите отверстие (1) приблизительно на 2 мм вниз на нижнем крае.Заклейте отверстие (2) при помощи уплотнительной ленты номер 591279. Выполните проверочную установку ручки. Убедитесь, что изменения достаточны.
