Модифицирование внутренней панели двери, замена

Применимость

Объяснение

Внутренняя панель модели S70/V70 должна быть использована на модели 850.Внутренние панели S70/V70 не имеют отверстий для скоб панели, а отверстие для ручки открывания двери должно быть уплотнено для того, чтобы панель была подходящей для модели 850.Здесь приводится описание того, какие отверстия нужно просверлить, обработать напильником или уплотнить.

Материал для передней двери:

Другие материалы (если необходимо), см. приведенный ниже метод.

Материал для задней двери:

Другие материалы (если необходимо), см. приведенный ниже метод.

Инструмент:

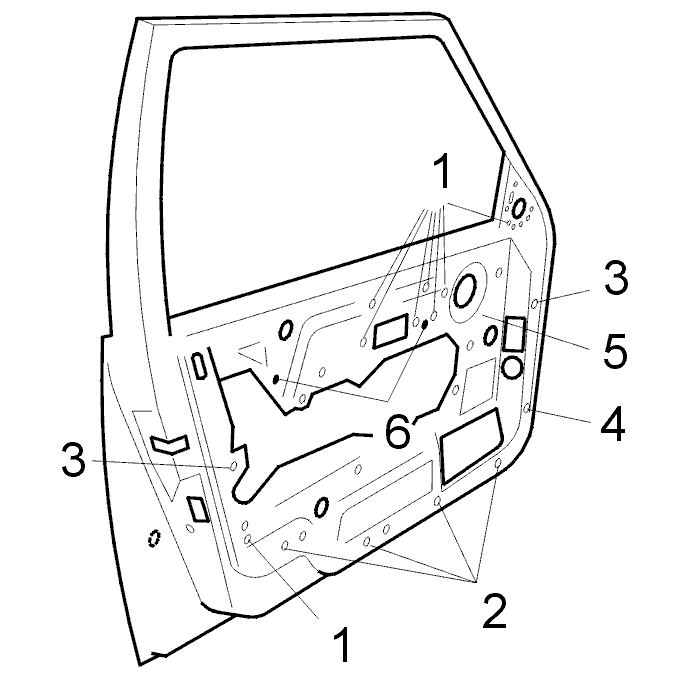

Передняя дверь

1. Отверстия, отмеченные (1), должны быть уплотнены при помощи уплотнительного колпачка номер 9170187-0.
2. Отверстия, отмеченные (2), должны быть обработаны напильником до квадратного профиля. Используйте пластмассовую гайку номер 9132846-8 в качестве шаблона.
3. Отверстия, отмеченные (3), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 3511468-5 в качестве шаблона.
4. Отверстия, отмеченные (4), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 6818065-2 в качестве шаблона.
5. В месте, где отмечено (5), нужно сделать отверстие размером 8 х 12 мм, согласно иллюстрации слева.
6. Где отмечено (6), накерните. Сделайте квадратные отверстия 9 х 9 мм для глухих гаек номер 946947-9.

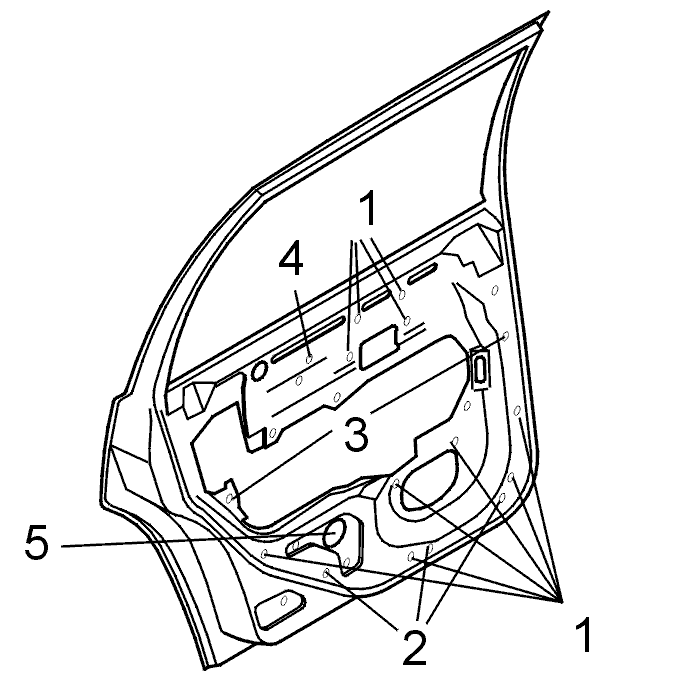

1. Отверстия, отмеченные (1), должны быть уплотнены при помощи уплотнительного колпачка номер 9170187-0.
2. Отверстия, отмеченные (2), должны быть обработаны напильником до квадратного профиля. Используйте пластмассовую гайку номер 9132846-8 в качестве шаблона.
3. Отверстия, отмеченные (3), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 3511468-5 в качестве шаблона.
4. Где отмечено (4), накерните. Сделайте квадратное отверстие 9 х 9 мм для глухой гайки номер 946947-9.
5. Где отмеченно (5), резиновую заглушку на резиновую втулку номер 1259852-0.

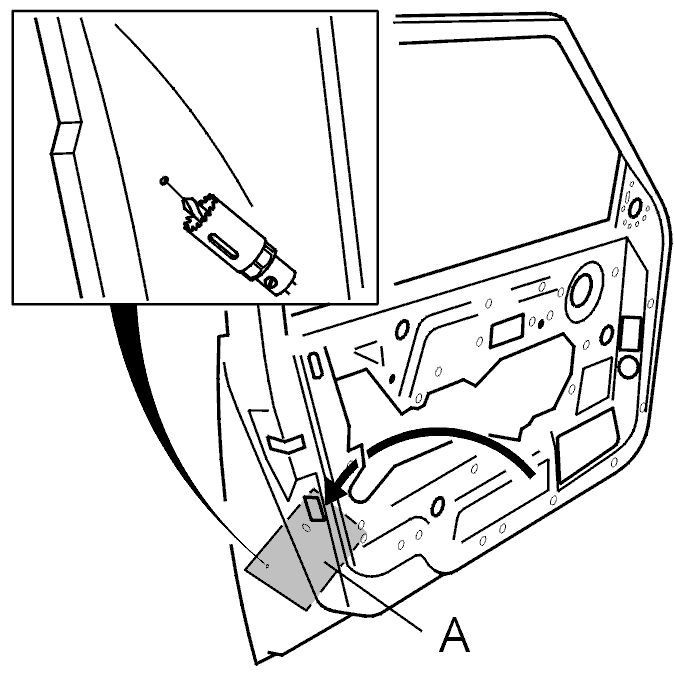

Просверливание отверстия для получения доступа к отверстию для скобы, боковой молдинг (передняя дверь)

Предохраняйте:

• сверлильный патрон куском топливного шланга (А).
• краску, установив кусок пластмассового шланга (В) на сверло.

Просверлите ⋄ 3 мм направляющее отверстие через заднее отверстие для скобы боковой отделки на передней двери.

Установите панель между внутренней и наружной панелями двери для защиты наружной панели двери.

• Сделайте отверстие ⋄ 16 мм при помощи кольцевой пилы.
• Сошлифуйте напильником имеющиеся заусеницы.

Дополнительные операции

Загрунтуйте модифицированные места согласно Грунтовка
