Модифицирование внутренней панели двери при замене

Передняя дверь

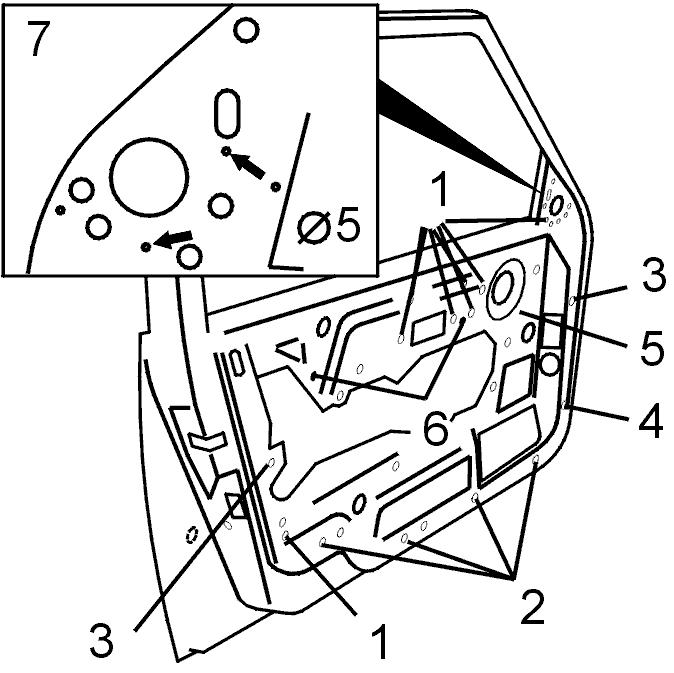

1. Отверстия, отмеченные (1), должны быть уплотнены при помощи уплотнительного колпачка номер 9170187-0.
2. Отверстия, отмеченные (2), должны быть обработаны напильником до квадратного профиля. Используйте пластмассовую гайку номер 9132846-8 в качестве шаблона.
3. Отверстия, отмеченные (3), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 3511468-5 в качестве шаблона.
4. Отверстия, отмеченные (4), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 6818065-2 в качестве шаблона.
5. Там, где отмечено (5), должны быть сделаны отверстия 8 х 12 мм, как показано на левой иллюстрации.
6. Где отмечено (6), накерните. Сделайте квадратные отверстия 9 х 9 мм для глухих гаек номер 946947-9.
7. Применимо к автомобилям с дверными зеркалами с ручным приводом.2 отметки, сделанные кернером, обозначают положение отверстий, которые необходимо просверлить для кронштейна дверных зеркал с ручным управлением, диаметром 5 мм.

Задняя дверь

1. Отверстия, отмеченные (1), должны быть уплотнены при помощи уплотнительного колпачка номер 9170187-0.
2. Отверстия, отмеченные (2), должны быть обработаны напильником до квадратного профиля. Используйте пластмассовую гайку номер 9132846-8 в качестве шаблона.
3. Отверстия, отмеченные (3), должны быть обработаны напильником до квадратного профиля. Используйте скобу номер 3511468-5 в качестве шаблона.
4. Где отмечено (4), накерните. Сделайте квадратное отверстие 9 х 9 мм для глухой гайки номер 946947-9.
5. Там, где отмечено (5), замените резиновую заглушку на резиновую втулку номер 1259852-0.

Сверление отверстия для получения доступа к отверстию для зажима бокового молдинга (передняя дверь)

Предохраняйте

• сверлильный патрон куском топливного шланга (А).
• краску, установив кусок пластмассового шланга (В) на сверло.

Просверлите 3 мм направляющее отверстие через заднее отверстие для скобы боковой отделки на передней двери.

Установите панель между внутренней и наружной дверной панелью, чтобы защитить наружную дверную панель.

• Проделайте 16 мм отверстие с помощью кольцевой пилы.
• Сошлифуйте напильником имеющиеся заусеницы.

Дополнительные операции

Загрунтуйте модифицированные поверхности согласно Руководству по ремонту C1, Восстановление лакокрасочного покрытия, Раздел 8(80), 850 1995-, TP 8102131.
