Модифицирование рычага коробки передач

Подготовка

Снимите воздухоочиститель (ACL). См. VIDA: Раздел 8, Ремонт и установка, Снятие, замена и установка, Группа функций 87 Управление микроклиматом, Фильтр,Воздухоочиститель, салон, замена Ослабьте винт блока реле.Поднимите блок реле.Расположите панель под переключателем передач для защиты при сверлении.

Разметка отверстий на рычаге коробки передач

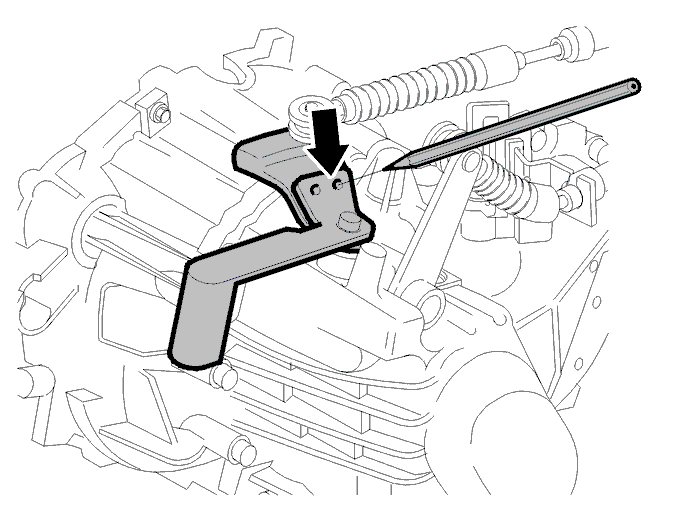

Снимите синий защитный колпачок с рычага переключателя передач.Установите дополнительный груз на рычаг переключателя передач.Отметьте положения отверстий на рычаге переключателя передач.

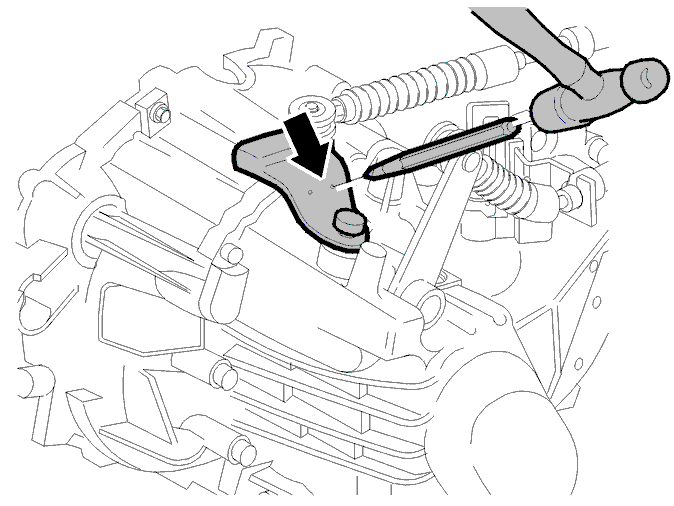

Накерните рычаг переключателя передач дважды при помощи кернера.

Примечание: Не бейте по механизму переключения передач, чтобы не повредить уплотнение вала.

Сверление

Установите синюю защитную заглушку.

Примечание: Защитная заглушка должна оставаться на месте во время сверления и нарезания резьбы.

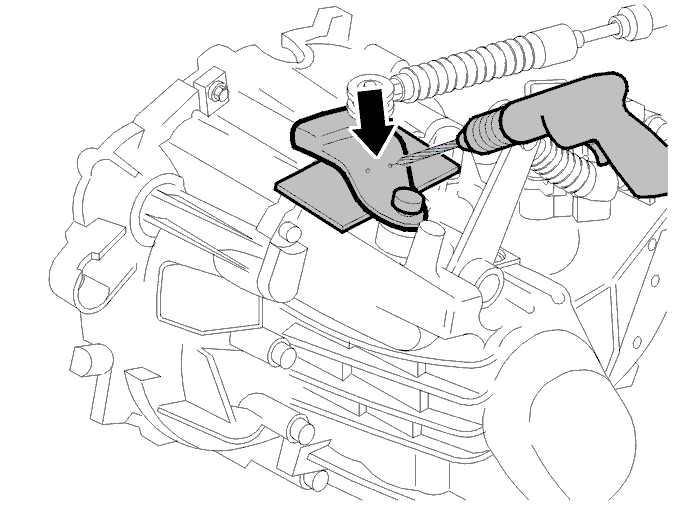

Поместите панель под рычаг переключателя передач, чтобы защитить коробку передач при сверлении.Сначала просверлите сверлом диаметром 3,5 мм.Затем просверлите сверлом диаметром 5,4 мм.

Нарезка новых резьб

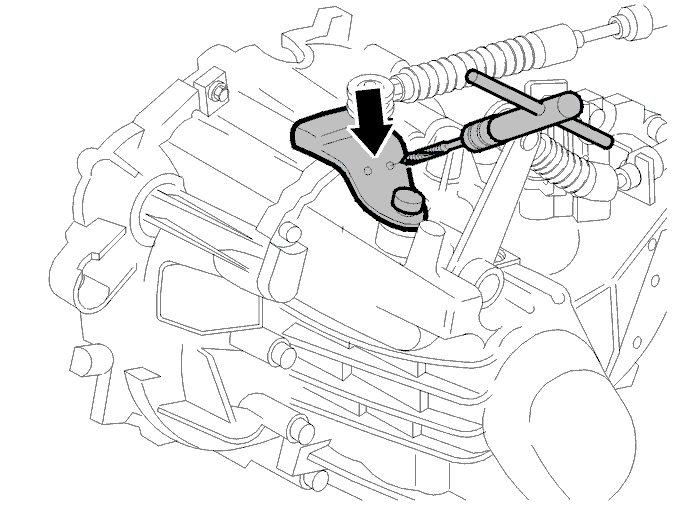

Нарежьте резьбу в отверстии. Начните предварительным метчиком. Закончите заключительным метчиком.Очистите резьбу продувкой сжатым воздухом.Снимите синий защитный колпачок.

Установка груза на рычаг переключателя передач

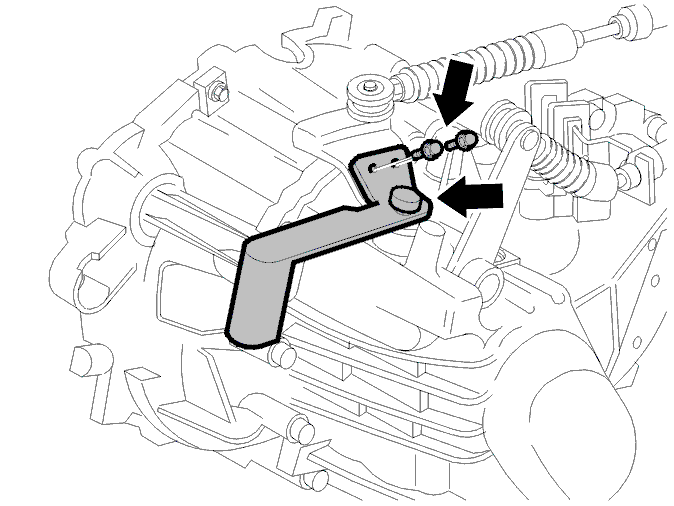

Нанесите немного стопорящей жидкости на винты.Установите дополнительный груз на рычаг. Затяните винты. Затяните до10 Н·м.Установите заново синюю защитную заглушку.Установите блок реле. Затяните до10 Н·м.Установите воздухоочиститель (ACL).

Снятие центральной консоли

Снимите центральную консоль. См. VIDA: Раздел 4, Ремонт и установка, Снятие, замена и установка, Группа функций 43 Коробка передач, Коробка передач (правостороннее управление) или Коробка передач (левостороннее управление),Узел рычага переключателя передач, замена

Смазка крепления рычага переключателя передач в узле переключателя передач

Отсоедините крепление рычага переключателя передач. Потяните черную защелку наружу и назад.

Примечание: Крепление рычага переключателя передач должно оставаться на тросе.

Наклоните трос вниз.Смажьте вырез для рычага переключателя передач небольшим количеством смазки для подшипников колес.Выверните верхние винты рычага переключателя передач.Поднимите рычаг переключателя передач.Смажьте шар силиконовой смазкой (номер 1161326-2).

Установка троса

Установите трос на рычаг.Закрепите трос при помощи защелки. Убедитесь, что трос зафиксировался на месте.Вдавите рычаг переключателя передач в гнездо.Установите верхние винты рычага переключателя передач.

Установка центральной консоли

Установите центральную консоль. См. VIDA: Раздел 4, Ремонт и установка, Снятие, замена и установка, Группа функций 43 Коробка передач, Коробка передач (правостороннее управление) или Коробка передач (левостороннее управление),Узел рычага переключателя передач, замена
