Модификация кронштейна трубопровода тормозной системы

Пометка точек разрезания на кронштейне трубопровода тормозной системы

Сделайте горизонтальную отметку (А=36 мм) поверх горизонтальной панели.

Просверливание отверстия и разрезание

Сделайте горизонтальную отметку (С=24,4 мм) поверх горизонтальной панели.Проведите вертикальную линию (Б = 19,4 мм) от края (1).Ударьте и просверлите отверстие (Ш 7 мм), где пересекаются горизонтальная и вертикальная линии.Разрежьте кронштейн в соответствии с указанным ранее измерением (А).

Удаление заусенцев и защита от коррозии

Удалите неровности вызванные сверлением отверстия и разрезанием. Не должно быть острых краев и углов.Обработайте не окрашенную поверхность обезжиривающим средством (номер запчасти 1161450) и затем средством защиты от коррозии (номер запчасти 1381064).

На что следует обратить внимание при установке крепления передвижного домкрата

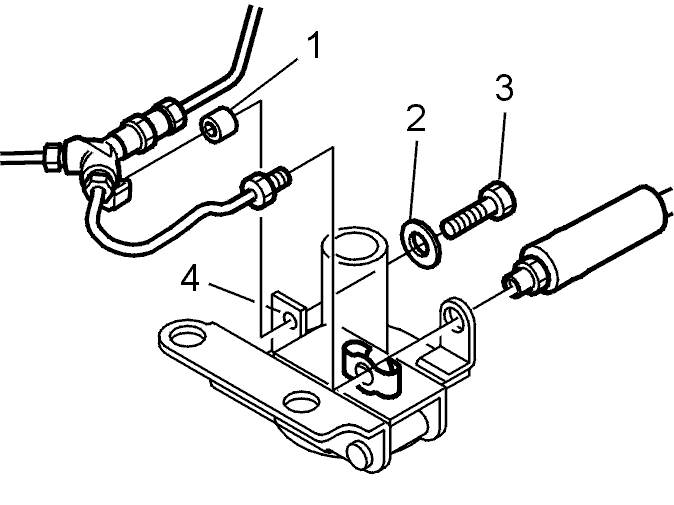

Установите муфты трубопровода тормозной системы с укороченной трубкой (1) (номер запчасти 968796), винтом (3) (номер запчасти 955274) и шайбой (2) (номер запчасти 955892).Когдавсетрубы тормозной системы установлены соответствующим образом, нанесите защиту от коррозии (номер запчасти 1381064) на и вокруг крепления муфты трубопровода тормозной системы к кронштейну (4).
