Модификация кабельного жгута модуля управления ECC

Установка кабельного жгута в автомобилях с левосторонним управлением

Снимите перчаточный ящик (4 винта).Снимите крышку перчаточного ящика (4 винта).

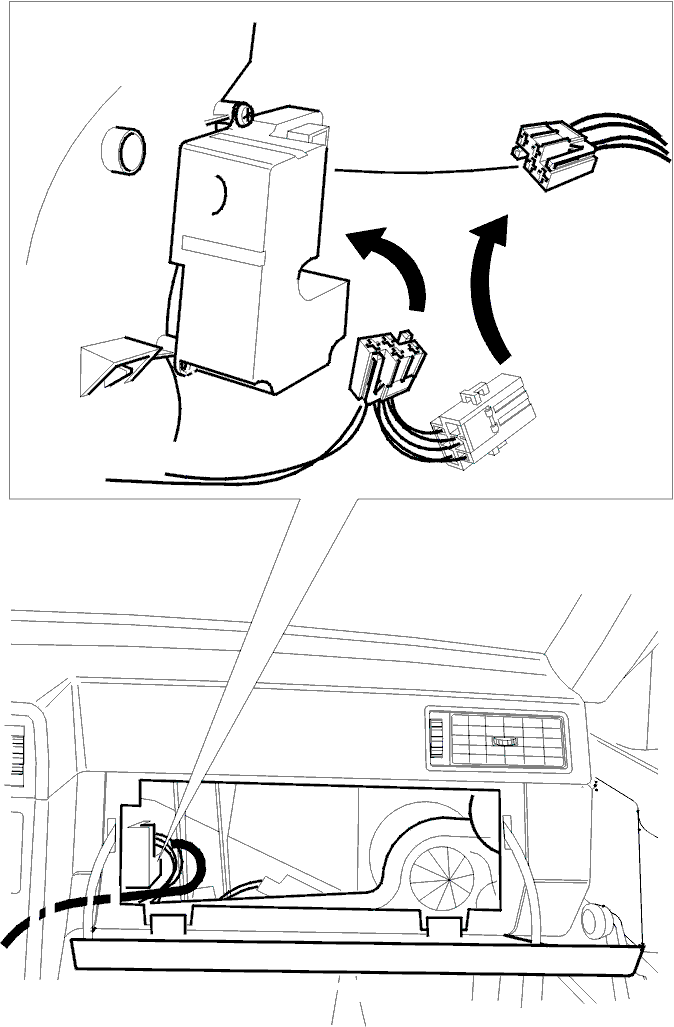

• Отсоедините разъем электродвигателя заслонки пола/антиобледенителя.

Электродвигатель заслонки находится внутри отделения перчаточного ящика, как показано на рисунке.

• Подключите разъем кабельного жгута к отсоединенному разъему и к электродвигателю заслонки.
• Для предотвращения дребезжания установите вокруг кабельного жгута губчатую изоляцию, поставляемую вместе с кабельным жгутом.

Осторожно: При подключении и отключении модуля управления его питание должно быть отключено, в противном случае он может быть поврежден, или может быть зарегистрировано много диагностических кодов неисправностей (DTC).

• Зажигание выключено.

• Снимите радиоприемник.

• Нажмите на защелку в нижней части модуля управления.

• Вытолкните модуль управления сзади (за один из задних краев).
• Вытащите модуль управления.
• Отключите три разъема от модуля управления.

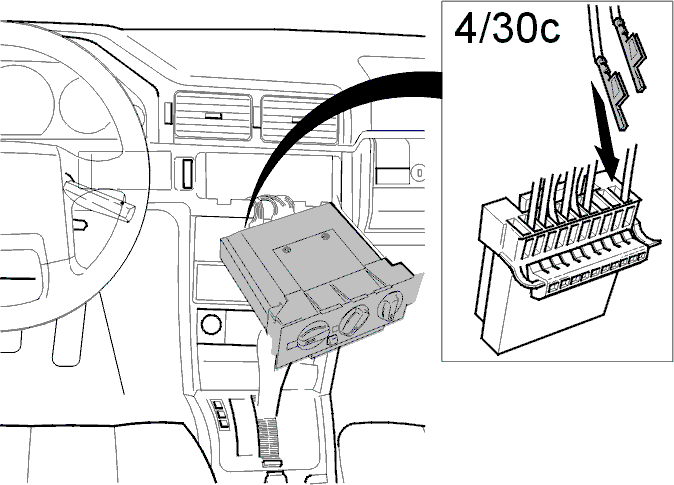

• Отсоедините разъем 4/30C.

Проложите два длинных кабеля вдоль имеющегося кабельного жгута модуля управления.

• Откройте вторичный фиксатор разъема 4/30C.
• Присоедините кабели к контактам 3 и 410-контактного разъема 4/30C
• Закройте вторичный фиксатор.
• Подключите разъем к модулю управления.
• Установите модуль управления.
• Проверьте работу.
• Установите на место все демонтированные компоненты.

Установка кабельного жгута в автомобилях с правосторонним управлением

Снимите перчаточный ящик (4 винта).Снимите крышку перчаточного ящика (4 винта).

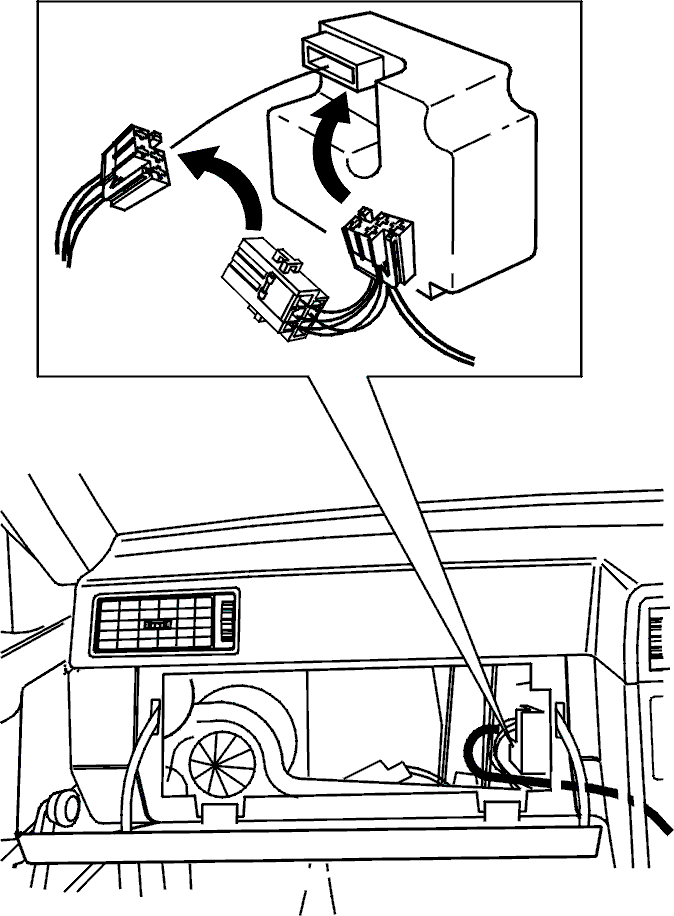

• Отсоедините разъем электродвигателя заслонки вентиляции.

Электродвигатель заслонки находится внутри отделения перчаточного ящика, как показано на рисунке.

• Подключите разъем кабельного жгута к отсоединенному разъему и к электродвигателю заслонки.
• Для предотвращения дребезжания установите вокруг кабельного жгута губчатую изоляцию, поставляемую вместе с кабельным жгутом.

Осторожно: При подключении и отключении модуля управления его питание должно быть отключено, в противном случае он может быть поврежден, или может быть зарегистрировано много диагностических кодов неисправностей (DTC).

• Зажигание выключено.

• Снимите радиоприемник.

• Нажмите на защелку в нижней части модуля управления.

• Вытолкните модуль управления сзади (за один из задних краев).
• Вытащите модуль управления.
• Отключите три разъема от модуля управления.

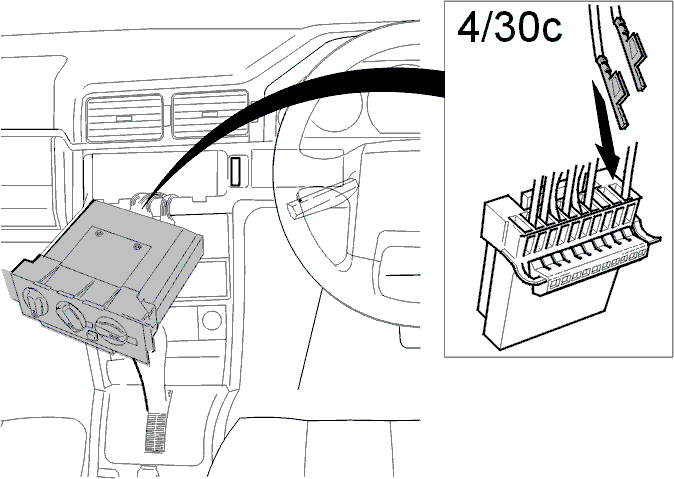

• Отсоедините разъем 4/30C.

Проложите два длинных кабеля вдоль имеющегося кабельного жгута модуля управления.

• Откройте вторичный фиксатор разъема 4/30C.
• Присоедините кабели к контактам 3 и 410-контактного разъема 4/30C.
• Закройте вторичный фиксатор.
• Подключите разъем к модулю управления.
• Установите модуль управления.
• Проверьте работу.
• Установите на место другие компоненты.
