Модернизированный выключатель противотуманных фар

Законодательство некоторых стран запрещает одновременное использование противотуманных фар и ближнего света.

Для автомобилей 940 разработано техническое решение. Оно заключается в монтаже жгута проводки. Этот жгут проводки включен в сервисный комплект, номер детали 9447253-7.

После установки сервисного комплекта противотуманные фары включаются только вместе со стояночными фонарями и фарами дальнего света. Задний противотуманный фонарь функционирует независимо от передних противотуманных фар.

Метод монтажа сервисного комплекта

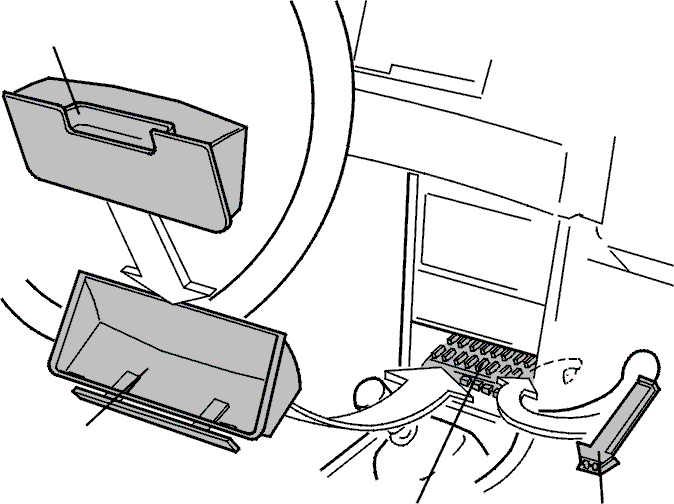

Предварительно снимите:

• Левую шумоизоляционную панель
• Пепельницу и кожух

• Вещевой ящик центральной консоли с прикуривателем

• Отсоедините и вытяните центральный электрический блок.

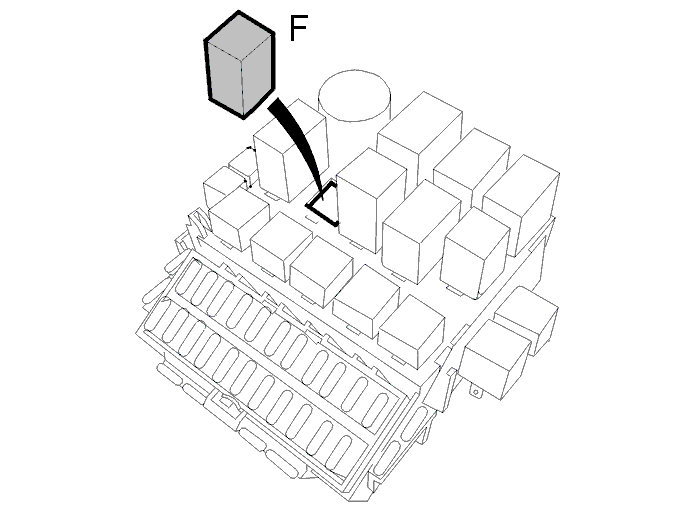

Снимите реле противотуманных фар, позиция F

Отсоедините провод от вывода 2 в гнезде F реле
Используйте инструменты 981 4228, 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: SVART), или 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN).

Внимание:

• Отсоединенный серый провод может быть подсоединен к предохранителю 22 вместе с другим проводом. В этом случае необходимо обрезать серый провод на гнездо F реле у предохранителя 22.
• Если к предохранителю 22 подсоединен только серый провод, этот провод необходимо снять.

Возьмите проводку из комплекта

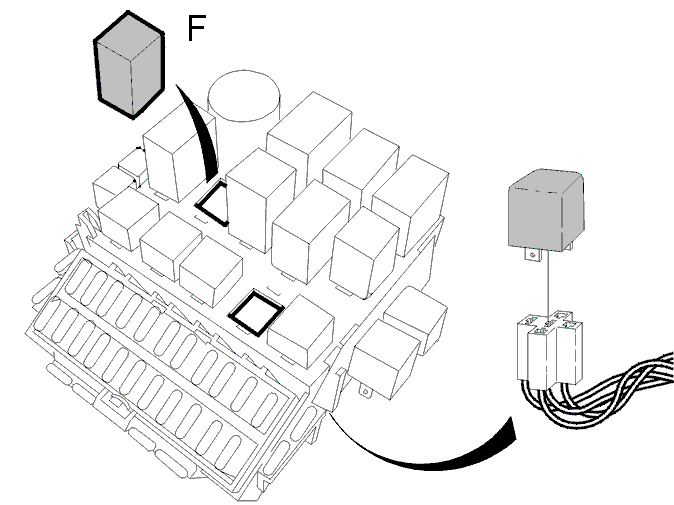

Поставьте гнездо реле в центральный электрический блок, позиция МПоставьте реле в гнездо (входит в сервисный комплект).

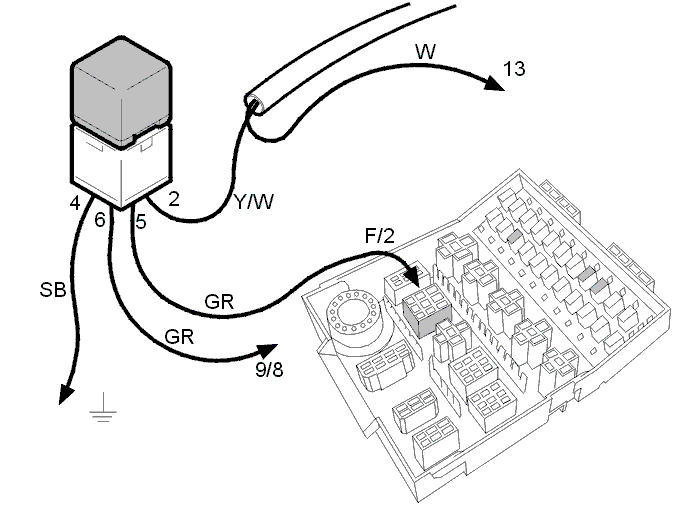

Подсоедините провод с вывода 1 в гнезде нового реле

• Автомобили 1994-1995 модельных годов: Подсоедините к предохранителю 9, позиция 3.
• Автомобили 1996- модельного года: Подсоедините к предохранителю 8 (любая позиция)

Подсоедините белый провод к предохранителю 13, любая позицияПодсоедините черный провод к шине "массы" центрального электрического блока, любая позиция

Подсоедините серый провод

от вывода 5 (среднего) в новом гнезде реле к выводу 2 в прежнем гнезде F противотуманных фар.Поставьте реле в гнездо F.Закрепите новую проводку на прежней проводке перед центральным электрическим блоком двумя ленточными хомутами.

Прокладка жгута проводки

Проложите новый жгут проводки с внутренней стороны центральной консоли, над правой стойкой рулевой колонки, над и под левой стойкой рулевой колонки.

Отсоедините разъем от переключателя освещения

Отсоедините

• Выключатель противотуманных фар
• Разъем от выключателя противотуманных фар

Отсоедините желто-белый провод от вывода 5 в разъеме выключателя противотуманных фар

Используйте инструменты 981 4229, 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD), или 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).Отрегулируйте фиксатор кабельного наконечника.

Смонтируйте

• 1-штекерный гнездовой корпус на проводе (входит в сервисный комплект).
• желто-белый провод на штырьковом корпусе жгута проводки.
• два желто-белых провода нового жгута проводки на выводе 5 переключателя освещения.

Отсоедините бело-черный провод от вывода 6 в разъеме выключателя противотуманных фар

Используйте инструменты 981 4228, 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: SVART), или 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN).Отрегулируйте кабельный наконечник и установите в любую позицию в 2-штекерном разъеме из сервисного комплекта.Закрепите провод в прежнем жгуте проводки.Отсоедините белый провод нового жгута проводки к выводу 6 в разъеме выключателя противотуманных фар.

Электрическая монтажная схема для сервисного комплекта

(A) = реле F противотуманных фар, Поз. 2(B) = Выключатель противотуманных фар, Поз. 6(C) = Проводка приборной панели(D) = Переключатель освещения

Установите

• разъем переключателя освещения
• разъем выключателя противотуманных фар
• выключатель противотуманных фар

Закрепите новый жгут проводки на воздуховоде удаления запотевания ленточными хомутами из сервисного комплекта.

Подсоедините отрицательный провод к аккумуляторной батарее

Включите зажигание.Убедитесь, что противотуманные фары включаются только вместе с фарами дальнего света или со стояночными фонарями.Установите центральный электрический блок

Предохранитель 13

1. Впишите:

Впишите указанные изменения в инструкции для автомобиля под заголовком “Замена предохранителей”

Поставьте

1. Вещевой ящик центральной консоли с прикуривателем.
2. Пепельницу и кожух.
3. Левую шумоизоляционную панель.

Выньте кожух пепельницы
Внесите следующее исправление на наклейку назначения предохранителей:

Предохранитель 7

1. Зачеркните слова:
