Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001 |
| S80 (-06) | — | 1999–2001 |
| V70 (00-08) | — | 2000, 2001 |
| V70 XC (01-) / XC70 (-07) | — | 2001 |
Общее
Все старые топливные обогреватели, выпущенные до недели 392001 года, см. список номеров шасси, исключаются из ассортимента запасных частей и заменяются последней версией, при замене на которую требуется переоборудование.
Подготовка
Затрагиваемые автомобили с топливным обогревателем (1) и номерами шасси по списку:
| Модель | Сборочный завод | Номер шасси |
|---|---|---|
| S80(-06) | 1 | - 244450 |
| В70(00-08) | 1 | - 180882 |
| В70(00-08) | 2 | - 178572 |
| V70XC(01-) | 1 | - 51888 |
| S60 | 2 | - 102603 |
Установите наладочный комплект (поз. 2+3) сначала независимо от наличия или отсутствия в автомобиле топливного насоса с задним монтажом, в зависимости от типа топлива, 5- или 6-цилиндрового двигателя, и перейдите к следующему этапу.
| Материал | Количество | Номер детали |
|---|---|---|
| Стояночный отопитель, бензин | 1 | 30661774 |
| Стояночный отопитель, дизель | 1 | 30661775 |
| Монтажный комплект | 1 | 30756733 |
| Монтажный комплект, 5-цил. бензин | 1 | 31267436 |
| Монтажный комплект, 5-цил. дизель | 1 | 31267437 |
| Монтажный комплект, 6-цил. | 1 | 30780159 |
| Ленточный хомут | 1 | 981597 |
| Шланг | 1 | 983182 |
Примечание: Замените поврежденные шланги охлаждающей жидкости к и от топливного отопителя; соответствие шлангов вариантам автомобилей/двигателей см. в VIDA.
Снятие, замена и установка

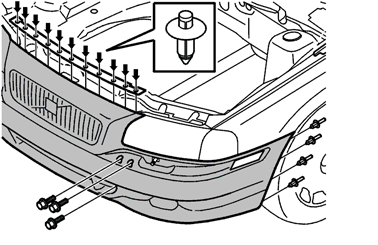

Дополнительная информация общего типа для установки монтажного комплекта, кроме имеющейся в приложении к монтажному комплекту.Для удобства последующего демонтажа обогревателя снимите кожух переднего бампера.

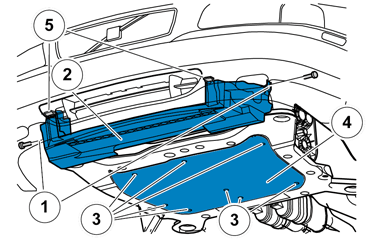

Снямите воздухоотражатель и брызговик под двигателем.

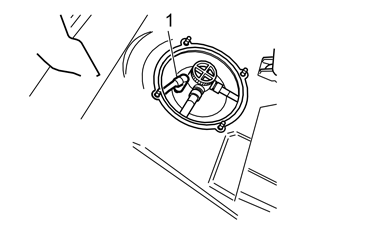

Замените всасывающую трубку в арматуре топливного бака на имеющуюся в комплекте.Осторожно постукивая, установите ее на место так, чтобы она установилась влотную к патрубку.Замените также топливопровод между арматурой бака и задним топливным насосом.Выведите с правой стороны сверху над баком оба и старый и новый (который подсоединен) топливопроводы, как можно дальше.

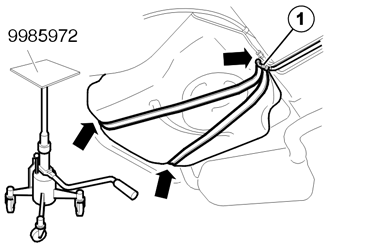

Поднимите автомобиль.Опустите немного бак, чтобы было легче вытянуть из арматуры бака топливопровод заднего топливного насоса.🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) с 🔧 ФИКСАТОР (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ) под топливным баком.С правой стороны открутите болты ремня крепления бака.Опустите бак, но оставьте домкрат под баком.

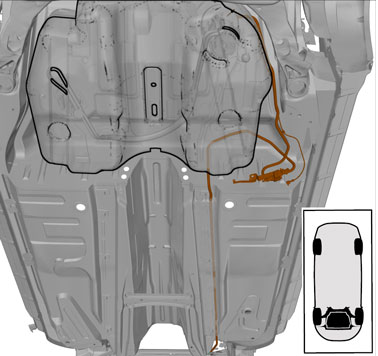

Вытяните старый топливопровод и выбросите его.Протяните новый топливопровод между арматурой бака и топливным насосом, оставьте на месте защитную заглушку на конце топливного шланга.Протяните вдоль бака с правой стороны, зафиксируйте при необходимости.

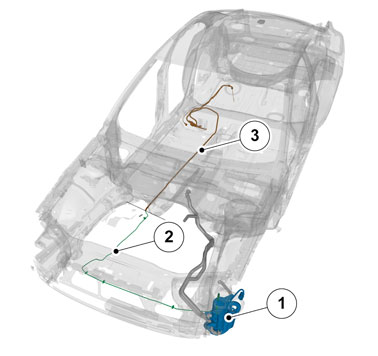

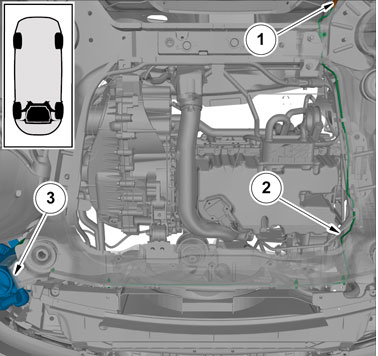

Проверьте надежность соединения заднего шланга с трубкой на подрамнике (1).Используйте и отрегулируйте вставную трубку так, чтобы она оказалась установленной вплотную к соответствующей части заднего шланга. Аналогично трубка подрамника должна вплотную прилегать к соответствующей стороне. В противном случае при подаче топлива могут появиться проблемы с утечкой воздуха.Установите новый топливопровод подрамника в имеющиеся точки крепления (2).Подсоединение к обогревателю (3) и топливный шланг необходимо устанавливать с той же тщательностью, что и в позиции 1.После монтажа на этом этапе проводить проверку работы или монтировать кожух бампера не требуется. Установите монтажный комплект, см. описание методики в приложении.
Примечание: Снимите, но не вносите изменения в старый топливный обогреватель.
Модернизация вспомогательного обогревателя
Снимите:

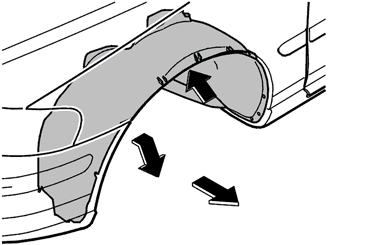

- Левый подкрыльник полностью или только передний край.
- Вспомогательный обогреватель согласно ru-RU0900c8af84bb7c06#KC01112798, если вы это не выполнили ранее.
Вспомогательный кронштейн

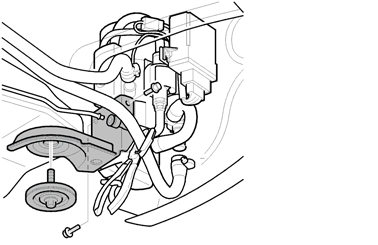

Установите на место новую консоль с новыми болтами подрамника.Моменты затяжки:Шаг 1 - 105 НмШаг 2 - 120°Установите на место новый обогреватель. Замените верхнее крепление.

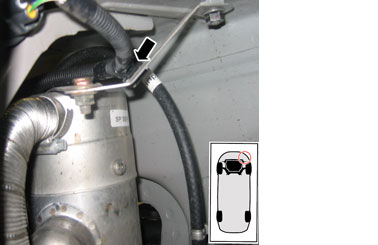

Прокладку проводки выполните, как указано на рисунке.Закрепите провода на верхней крепежной штанге, используя Ленточный хомут, 981597

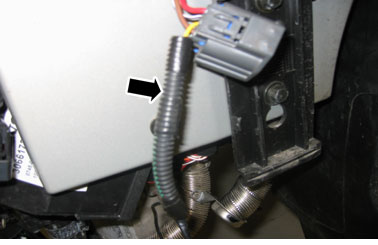

Выведите наружу 6-полюсный разъем обогревателя.Протяните поверх желтого провода защитный рукав длиной прим. 100 мм от провода адаптера из монтажного комплекта.Защитный рукав, 983182

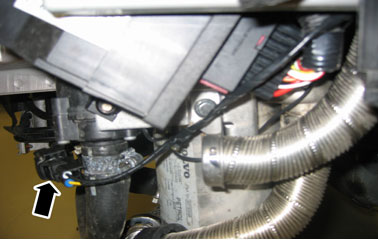

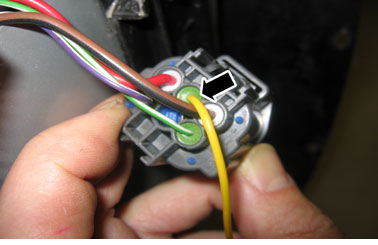

Подсоедините желтый провод с наконечником в контактный разъем обогревателя автомобиля, поз. 2.

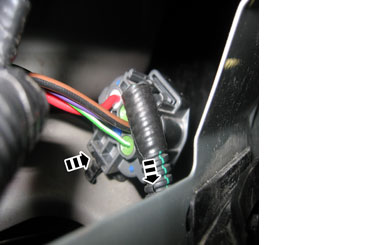

Соедините 6-полюсный контактный разъем и протяните соответствующие провода с внешней стороны обогревателя, но с внутренней стороны пластины крепления бампера.Закрепите контактный разъем в соответствующем креплении.

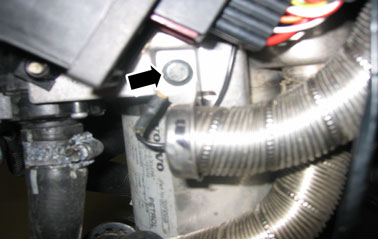

Снимите винт нижнего крепления шланга воздухозабора и установите провод заземления от провода адаптера, как показано на рисунке.Установите на место винт и воздухозабор.
Прокладка проводки с внешней стороны обогревателя и для 2-полюсного контактного разъема.
Проверьте работу обогревателя и уровень охлаждающей жидкости.
