Модернизация кабельного жгута для стандартного радиоприемника

Модернизация кабельного жгута для стандартного радиоприемника

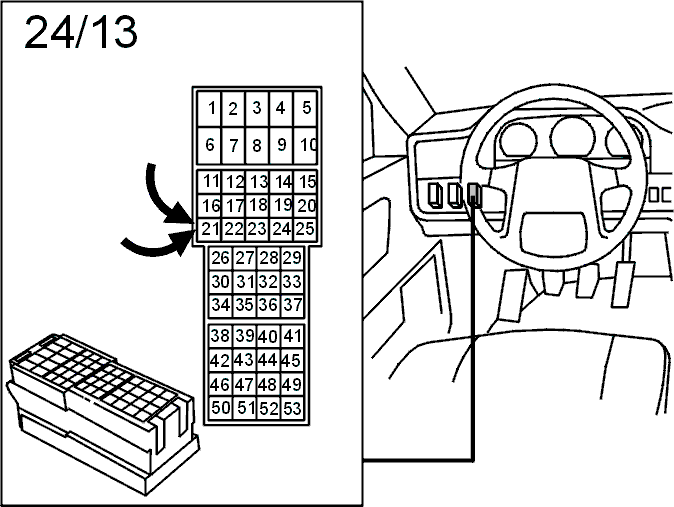

• Найдите разъем 24/13 кабельного жгута приборной панели.

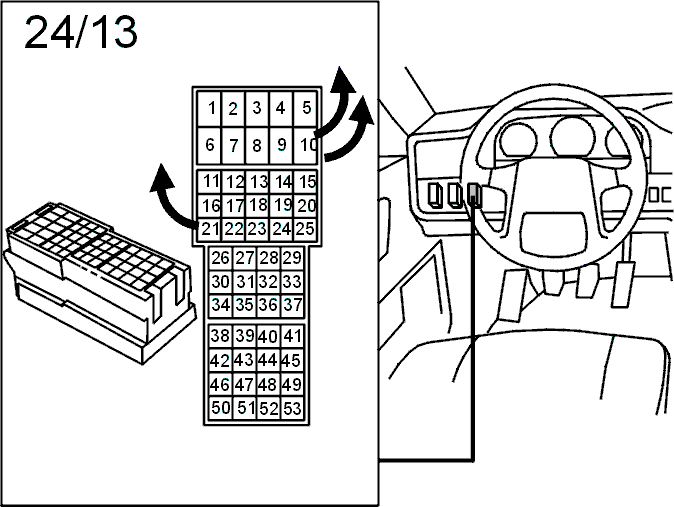

• Отделите оба красно-черных провода от позиции 10. Используйте инструмент🔧 ERSATT AV 9512630/31.
• Отрежьте кабельный контакт.
• Отделите красный провод от позиции 21. Используйте инструмент🔧 ERSATT AV 9512630/31.
• Отрежьте кабельный контакт и зачистите провод.

• Зачистите один из красно-черных проводов. Обожмите его совместно с красным проводом от позиции 21 в кабельном контакте. Используйте инструмент для обжатия🔧 KONTAKTPRESSVERKTYG (GUL).
• Присоедините оба провода к позиции 21.

• Заизолируйте оставшийся красно-черный провод от позиции 10.

Переходной кабель

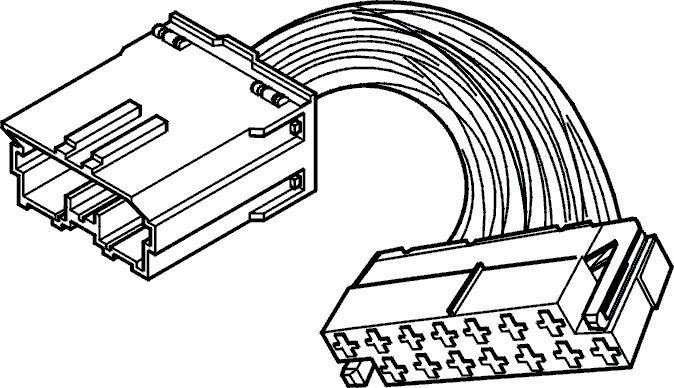

• Переходной кабель 3533381-4 используется для подключения разъема радио к радиоприемнику с более ранним типом разъема.

A = Новый разъемB = Старый разъем

Вставьте следующий текст в документацию автомобиля

В этом автомобиле был заменен кабельный жгут приборной панели.
