Микрофон активного шумоподавления ANC (B4204T9, D82PHEV, D87PHEV)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Примечание: Режим представления

Примечание: Режим представления

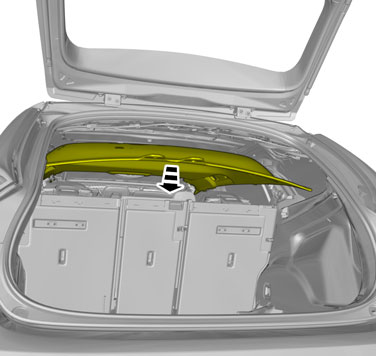

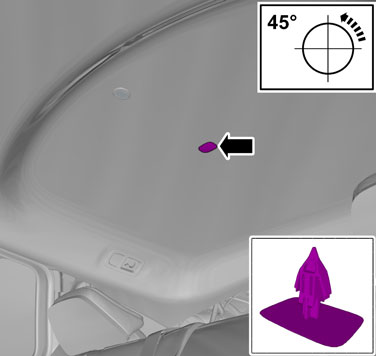

Снимите зажим.

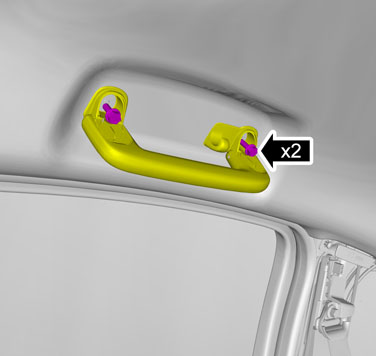

Выверните винты.

🔩 Момент затяжки: 10 Н·мВыверните винты.Снимите зажим.

Удалите панель стойки a на активной стороне панель отделки передней стойки

Удалите панель стойки b на активной стороне панель отделки средней стойки

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

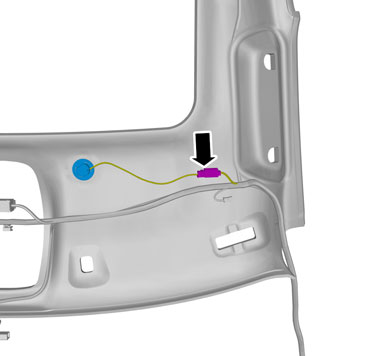

Лента для подавления скрипов арт. 1161842Отсоедините контактный разъем.Ослабьте зажим.

Примечание: Режим представления

Применимо к обеим сторонам.

• панель отделки средней стойки панель отделки средней стойки
• панель отделки задней стойки панель отделки задней стойки
• Панель D-стойки Панель D-стойки

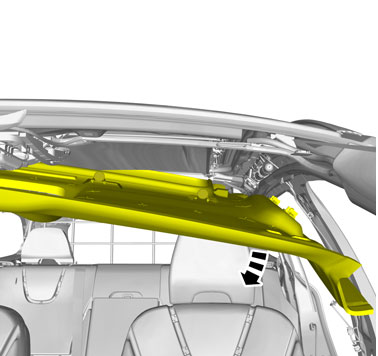

• Панель потолочной балки Панель потолочной балки

Применимо к обеим сторонам.Выверните винты.🔩 Момент затяжки: 10 Н·м

Применимо к обеим сторонам.

Применимо к обеим сторонам.Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите зажим.

Снимите зажим.

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

Отсоедините контактный разъем.Ослабьте зажим.Лента для подавления скрипов арт. 1161842

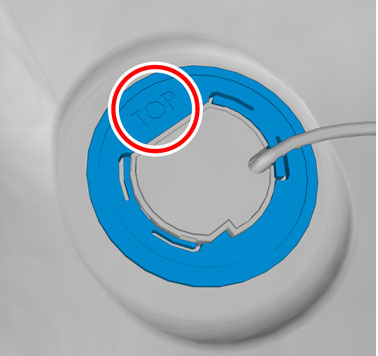

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Установите в обратном порядке.
