Микрофон активного шумоподавления ANC (B4204T10, B4204T9) — S60 II

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Примечание: Режим представления

Примечание: Режим представления

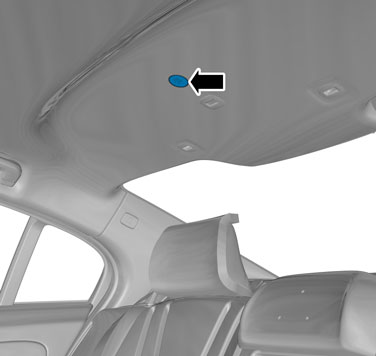

Снимите зажим.

Выверните винты.

🔩 Момент затяжки: 10 Н·мВыверните винты.Снимите зажим.

Удалите панель стойки a на активной стороне панель отделки передней стойки

Удалите панель стойки b на активной стороне панель отделки средней стойки

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

Лента для подавления скрипов арт. 1161842Отсоедините контактный разъем.Ослабьте зажим.

Примечание: Режим представления

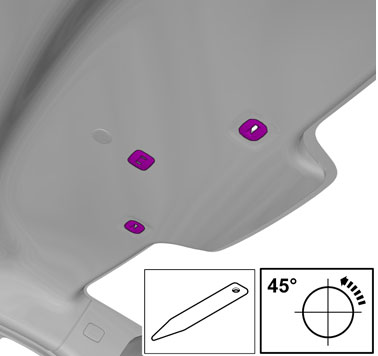

Ослабьте зажим.

Применимо к обеим сторонам.

• панель отделки средней стойки панель отделки средней стойки
• панель отделки задней стойки панель отделки задней стойки

Применимо к обеим сторонам.Выверните винты.🔩 Момент затяжки: 10 Н·м

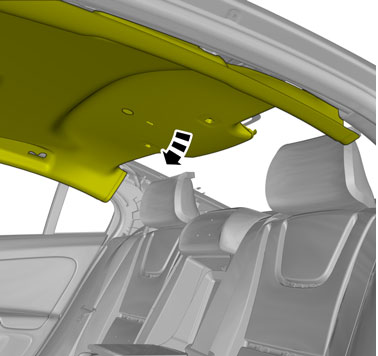

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

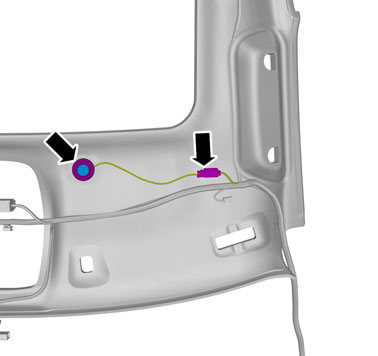

Отсоедините контактный разъем.Снимите зажим.Лента для подавления скрипов арт. 1161842

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Установите в обратном порядке.
