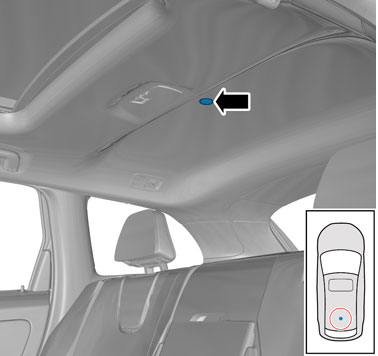

Микрофон активного шумоподавления ANC (B4204T10, B4204T9) — XC60

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Примечание: Режим представления

Примечание: Режим представления

Снимите зажим.

Выверните винты.

Выверните винты.Снимите зажим.🔩 Момент затяжки: 10 Н·м

Удалите панель стойки a на активной стороне Panel A-stolpe

Удалите панель стойки b на активной стороне панель отделки средней стойки

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

Отсоедините контактный разъем.Ослабьте зажим.

Примечание: Режим представления

Применимо к обеим сторонам.

• панель отделки средней стойки панель отделки средней стойки
• панель отделки задней стойки панель отделки задней стойки

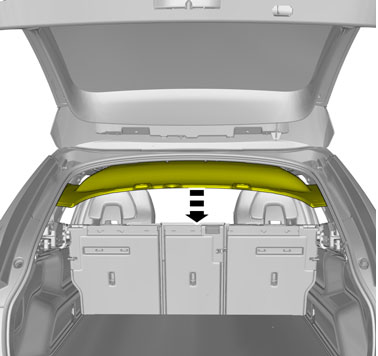

• Панель потолочной балки Panel taksvällare
• Погрузочное пространство боковой панели Sidopanel lastutrymme

Применимо к обеим сторонам.Выверните винты.🔩 Момент затяжки: 10 Н·м

Применимо к обеим сторонам.

Применимо к обеим сторонам.Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите зажимы.

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

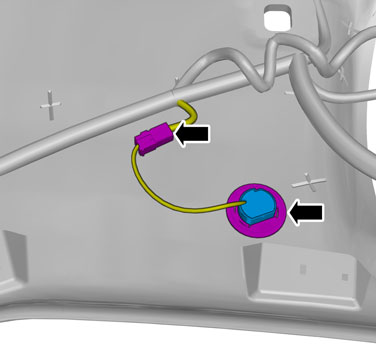

Отсоедините контактный разъем.Ослабьте зажим.Лента для подавления скрипов арт. 1161842

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Установите в обратном порядке.
