Методика измерений

Применимость

Точки измерений и символы

Выполнение измерений на разъемах

Внимание: Ни в коем случае нельзя использовать омметр
или другие активные электроизмерительные приборы для
измерения сопротивления на надувной
подушке/натяжителе ремня
безопасности, если эти компоненты подсоединены,
поскольку это может привести к их срабатыванию.

Будьте осторожны при выполнении измерений на

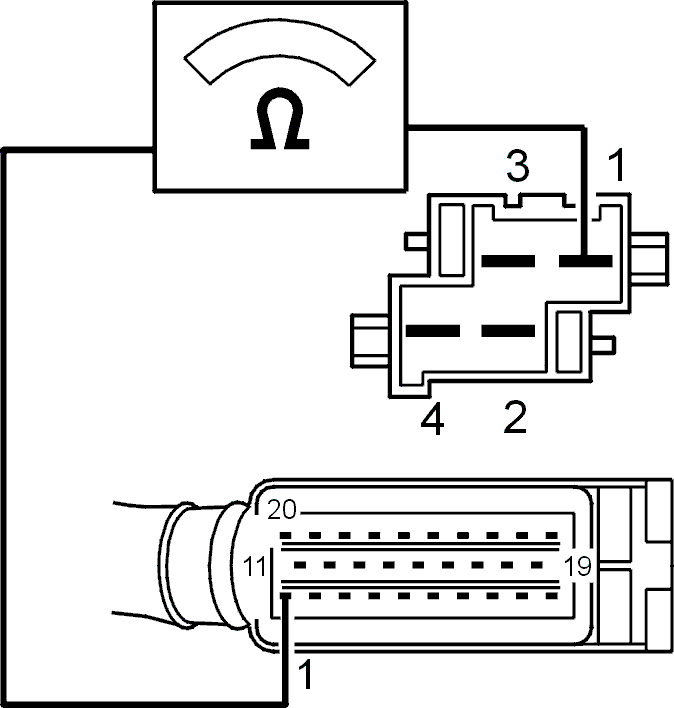

разъемах. Выводы разъемов можно легко повредить.Вставьте два небольших стальных штырька (или
иглы диаметром максимум 1 мм) в разъем и измерьте
омметром сопротивление между ними.

Контактные штырьки занумерованы 1, 2, 3 и т.д.
Считывание показаний с таких разъемов всегда
сопровождается рисунком, на котором показаны
пронумерованные контактные
штырьки.Эта нумерация представлена на электрической
схеме в конце этого руководства.

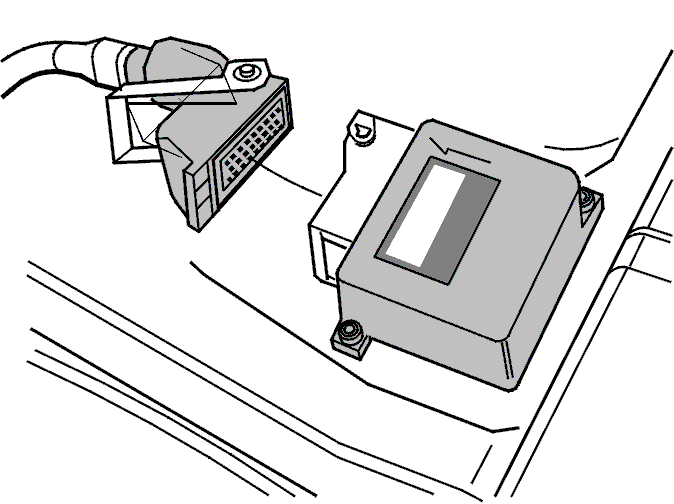

Разъем модуля датчика

Когда разъем отсоединен от модуля датчика, оба
внешних ряда контактных штырьков на разъеме модуля
датчика автоматически замыкаются накоротко
замыкающим элементом.Нельзя касаться контактных штырьков модуля
датчика, когда разъем отсоединен от модуля датчика.
Существует опасность электростатического разряда.

Разъемы провода воспламенения системы SRS

Если разъем в цепи проводки между модулем
датчика и надувными подушками/натяжителями ремней
безопасности отсоединен, то часть разъема, ближняя к
модулю, замыкается
накоротко. См. раздел "Проводка между модулем датчика и
надувными подушками/натяжителями ремней
безопасности" в главе Устройство и функционирование.

Принципиальная электрическая схема

Принципиальные электрические схемы
используются при "поиске неисправностей по кодам
неисправностей для диагностики". Номера контактных
штырьков обозначены на части
проводки, относящейся к поиску неисправностей
(сплошные линии).Нельзя проводить измерения на проводке и
разъемах, нарисованных пунктирными линиями. См.
пример.

Измерительный прибор

Цифровой мультиметр 951 0060 используется при
поиске неисправностей.

Неустойчивые неисправности

Неустойчивые неисправности часто случаются в
проводе и в контактах. Выполните поиск неисправности
следующим образом.

Если есть подозрение на наличие неустойчивой
неисправности:

• Сотрите коды неисправностей после их считывания.
• Выждите 10 секунд
• Повторно считайте коды неисправностей

Если код неисправности не появляется вновь,
возможно автоматическое устранение неустойчивой
неисправности.

• Перейдите к Проверка проводки для компонента, относящегося к коду неисправности, а также выполните поиск неисправности для этого кода.
