Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 960 | — | 1995–1997 |
Информация
Ниже описан метод регулировки и очистки механизма люка в крыше.Инструкции, приведенные в настоящем Бюллетене по обслуживанию, используются в тех случаях, когда клиент жалуется на вибрацию люка в крыше во время езды.Перед началом доработки люка в крыше внимательно прочитайте все описание метода.
Детали и материалы:
| Кронштейн.В течение весны 1997 года эти кронштейны заменены на кронштейны нового исполнения с просверленными отверстиями. Операцию сверления отверстия в кронштейне (операция 2) можно пропустить. Новые кронштейны, номер детали: 4-дверные: 9447856/7, 5-дверные: 9447857-5. | 4-дверные | 2 | 9159400-2 | |
|---|---|---|---|---|
| 5-дверные | 2 | 9159401-0 | ||
| Винт | 2 | 969005-8 | ||
| Винт | 4 | 972079-8 | ||
| Пружинная гайка | 4 | 1369265-2 | ||
| Консистентная смазка | 1161247-0 |
Инструмент
| Сверло диаметром 3,5 мм | |
|---|---|
| Сверло диаметром 5,0 мм |
Вибрация при открывании люка на первые 100 мм
Боковые элементы могут заедать и вызывать вибрацию в случае загрязнения направляющих люка в крыше.Выполните следующее:полностью откройте люк в крыше и очистите направляющие с помощью ветоши и шпателя для уплотнителей (можно также использовать тампоны из хлопка).Покройте направляющую свежей смазкой, номер детали 1161247-0.
Вибрация люка в крыше, когда он находится между положениями открытия наполовину и полностью
ПодготовкаСнимите внутреннюю облицовку крышиОставьте внутреннюю облицовку крыши в автомобиле, положив ее на подголовники передних сидений. Солнечные козырьки могут висеть на проводке.
Метод:

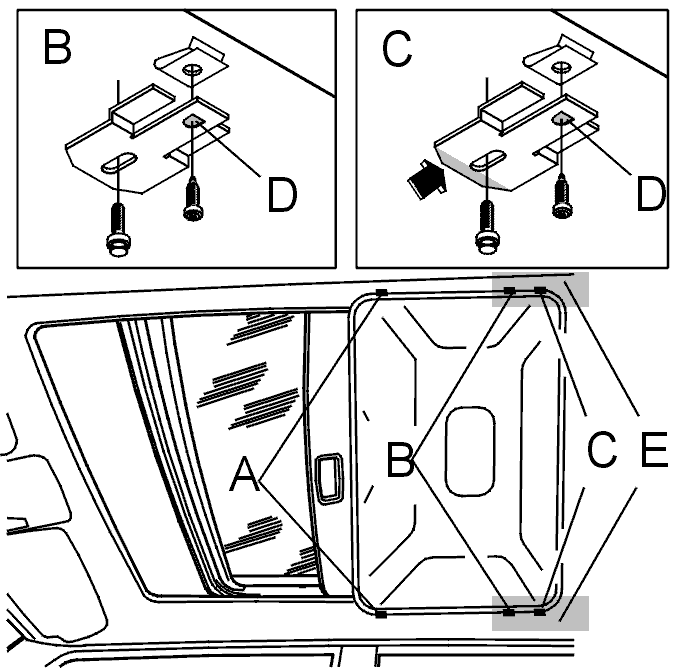

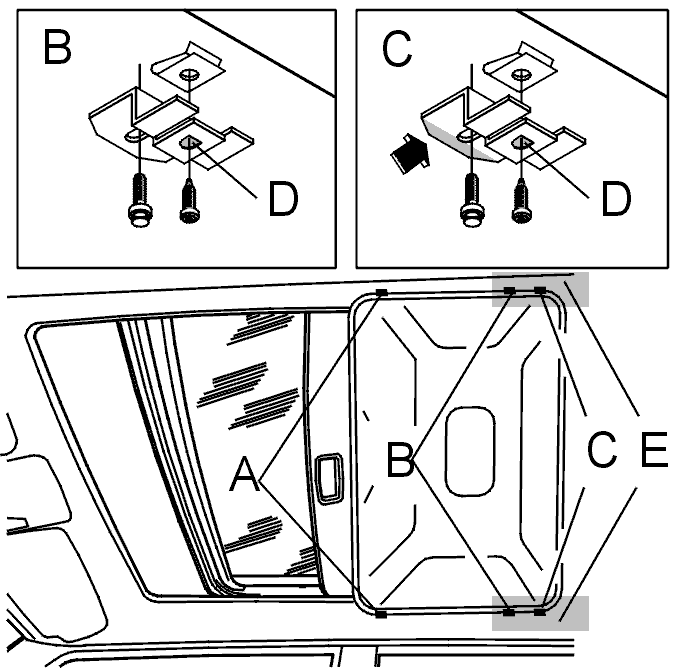

Снимите 2 задних крепления [A, B] с одной стороны несущей панели люка в крыше.Снимите кронштейн заднего крепления [B].Возьмите новый кронштейн.Просверлите 5 мм отверстие в штампованной части [D] кронштейна для крепления в несущей панели люка в крыше.Установите один кронштейн [C] в несущей панели люка в крыше так, чтобы он прижимался к пластмассовой части несущей панели.
Осторожно: Вставьте защитную пластину [E] между внешней панелью люка в крыше и несущей панелью люка в крыше так, чтобы внешняя панель не была повреждена при сверлении.
убедитесь, что пластина закрывает участок между внешней панелью крыши и несущей панелью люка в крыше в месте крепления несущей панели.
просверлите 5 мм отверстия в несущей панели люка в крыше, используя кронштейн [C] в качестве шаблона.Снимите кронштейн:Поставьте крепежные гайки, номер детали 1369265-2, на 2 задних крепления несущей панели люка в крыше.Поставьте кронштейн на переднее крепление [B] и закрепите на несущей панели люка в крыше при помощи винта, номер детали 972079-8.Задний монтажный кронштейн нуждается в регулировке перед установкой.срежьте 4 мм часть кронштейна, которая крепится в балке крыши, см. стрелку на иллюстрации [C].Поставьте кронштейн на несущую панель люка в крыше при помощи винта, номер детали 972079-8.Отожмите несущую панель люка в крыше вверх и приверните винтами в обоих передних креплениях.Убедитесь, что защитная пластина закрывает участок между внешней панелью крыши и балкой крыши у заднего кронштейна.Просверлите 3,5 мм отверстия в балке крыши, используя кронштейн в качестве шаблона.Снимите защитную пластину [E].Поставьте задний кронштейн балку крыши при помощи винта, номер детали 969005-8.Повторите операцию с другой стороны несущей панели люка в крыше.
Убедитесь, что задний край несущей панели люка в крыше повторяет поперечный профиль балки крыши.При необходимости ослабьте оба задних крепления несущей панели люка в крыше и отожмите несущую панель так, чтобы получить правильный профиль.Приверните кронштейны к несущей панели.Несколько раз сдвиньте люк в крыше назад и вперед и убедитесь, что он перемещается без вибрации и шума.
Заключительные операции:
Установите внутреннюю облицовку крыши.
