Меры по устранению помех в диапазоне АМ радиоприемника

Метод:

Убедитесь, что клемма провода соединения с "массой" надежно закреплена на кузове. Удалите все остатки эмали и оксиды.Расположение клеммы провода "массы" может отличаться. См. точное расположение в Руководстве по ремонту, Раздел 3 (39) Электрические схемы для соответствующего модельного года.

Подготовка

Поднимите автомобиль.Снимите задние колеса.

Снятие колпачка для смазки

Сбейте колпачок для смазки. Используйте зубило.

Просверливание отверстия в цапфе

Просверлите отверстие в центре конца цапфы. Отверстие должно иметь диаметр 6 мм и глубину 16 мм.

Подсказка: Отмерьте на сверле 16 мм и пометьте полоской ленты, чтобы обеспечить нужную глубину сверления.

Примечание: Сверление выполняйте, надев защитные очки.

Монтаж втулки и контактных полосок

Вставьте втулку и контактную полоску в отверстие до конца. Край втулки должен выступать из цапфы примерно на 3 мм, а наружный конец контактной полоски должен выступать из втулки примерно на 7 мм.

Установка нового колпачка для смазки

Поставьте новый колпачок для смазки. Используйте инструмент 999-5225 или аналогичный. Этот инструмент распределяет силу удара по краю колпачка так, что она не деформирует колпачок.Установите колеса. Затяните колесные болты моментом110 Н·м.

Подготовка

Снимите:

• отрицательный провод аккумуляторной батареи,
• провод зажигания с задней части кожуха воздушного фильтра
• зажимы крышки кожуха воздушного фильтра и откройте крышку.
• электрический разъем катушки зажигания на кронштейне и провод зажигания.

Снимите катушку зажигания с автомобиля.Закрепите катушку зажигания в тисках или другим аналогичным способом.Протрите зазоры катушки зажигания очистителем H.Возьмите пистолет для подачи горячего воздуха

Выдавите каплю клея (примерно 20-25 мл) на лист бумаги и перемешайте его.

Примечание: Наденьте защитные перчатки.

Герметизация зазоров

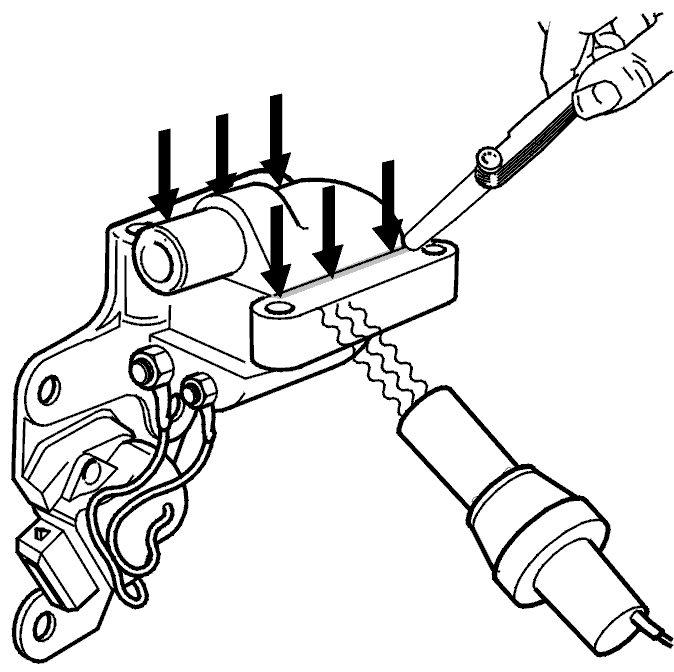

Осторожно нагрейте горячим воздухом из пистолета металлический кожух катушки зажигания с одной стороны до температуры 50-60°C. Не держите пистолет слишком близко к катушке зажигания.

Примечание: Чрезмерный нагрев может повредить катушку зажигания!

Нанесите полоску клея в зазор между катушкой зажигания и ее кожухом. См. метки на иллюстрации.Вдавите клей в зазор с помощью щупа.

Примечание: Убедитесь в наличии хорошей вентиляции. Нельзя нагревать клей.

Для максимального эффекта клей должен заполнить весь зазор.Повторите с другой стороны катушки зажигания.

Установка катушки зажигания

Установите катушку зажигания в автомобиль.

Заключительные операции

Поставьте на место снятые компоненты и проводку.Установите время на часах и введите код защиты от кражи магнитолы.Выполните пробную поездку и проверьте работу радиоприемника.
