Механизм замка задней двери автофургона (2001, 2002) — S40 I

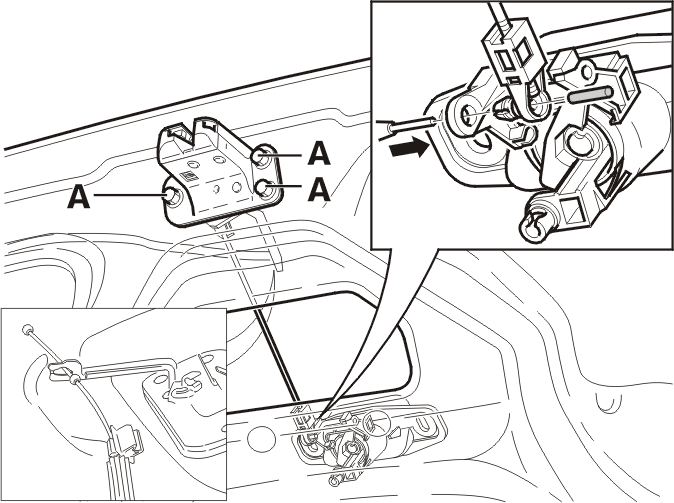

Снятие механизма замка задней двери автофургона

Снимите:

• панель согласно Панель задней двери автофургона
• тягу управления с замка, выдавив штифт
• 3 винта (А)
• механизм замка
• разъемы.

Примечание: Следующая информация применима к автомобилям с ручками аварийного открывания внутри.

Раздвиньте проушину на рычаге. Снимите трос.

Установка механизма замка задней двери автофургона

Переставьте тягу управления при замене механизма замка.

Примечание: Для автомобилей с ручкой аварийного открывания внутри. Установите трос в проушину на рычаге. Заблокируйте трос, зажав проушину.

Установите:

• разъемы
• механизм замка
• 3 винта (А). Затяните до 10 Н·м
• тягу управления. Вдавите штифт.

Проверьте функционирование.

Примечание: Регулировка тяги управления: снимите тягу управления около замка. Отожмите цилиндр замка как можно дальше вправо, с тем чтобы тягу управления можно было вытянуть как можно дальше. Установите тягу управления на замок.

Установите панель согласно Панель задней двери автофургона.Отрегулируйте замок согласно Регулировка задней двери автофургона.
