Механизм замка, передняя боковая дверь, замена (2004, 2005)

Снятие механизма замка с передней боковой двери

Боковое окно должно быть закрыто.Снимите панель двери. См.Панель, передняя боковая дверь, замена.Только сдвиньте дренажный профиль в сторону. См..

Осторожно: В автомобилях с блокировкой крышку следует снять. См.Ручка, наружная, передняя боковая дверь, замена.

Снимите направляющий молдинг с направляющей.Высверлите глухую заклепку направляющей. См.Снятие заклепок.Снимите направляющую, потянув ее прямо вниз.

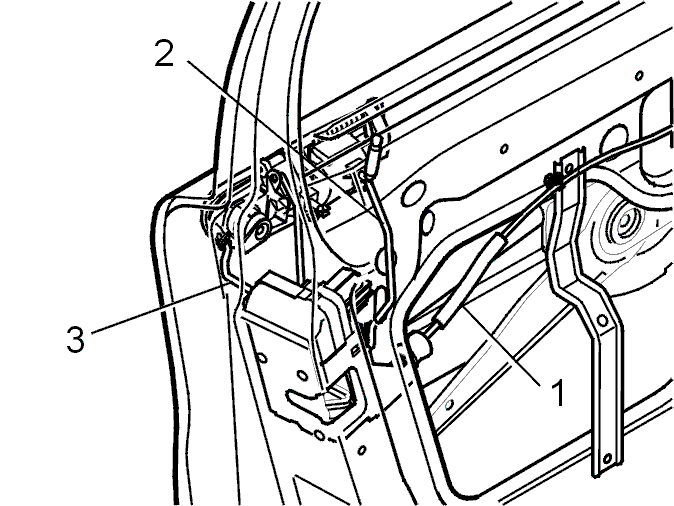

Снимите:

• соединение от наружной ручки
• соединение от цилиндра замка
• соединение кнопки замка.

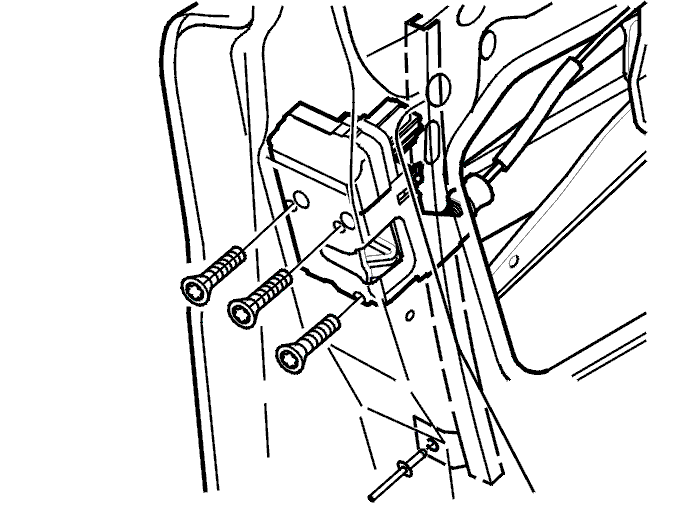

Выверните 3 винта.Отведите наружу механизм замка.Отцепите конец троса.Снимите разъем.

Установка механизма замка передней двери

Примечание: Моменты затяжки см. в.

При установке нового замка (детали для замены) зажим, определяющий положение на соединении цилиндра замка, следует снять после установки механизма замка и соединения цилиндра замка.Поверните зажим на 90 градусов и вытяните его.

Подсказка: Сохраните зажим. Этот зажим можно использовать в следующий раз, когда будет сниматься замок, чтобы установить положение соединения цилиндра замка.

Сдвиньте механизм замка вовнутрь.

Установите:

• 3 винта M6. Затяните
• соединение от наружной ручки
• соединение от цилиндра замка.

Осторожно: Убедитесь, что нижнее крепление соединения (соединения цилиндра замка) на механизме замка установлено в центральное положение таким образом, чтобы отверстия (для фиксатора защиты при транспортировке) в корпусе механизма замка и отверстие в крепежном рычаге соединения совпадали.

Установите:

• соединение кнопки замка
• разъем
• конец троса.

Осторожно: В автомобилях с блокировкой следует установить крышку. См.Ручка, наружная, передняя боковая дверь, замена.

Установите направляющую. Всегда используйте новую глухую заклепку номер 982 565.

Установите:

• направляющий молдинг для направляющей
• дренажный профиль. См.
• панель двери. См.Панель, передняя боковая дверь, замена.
