Механизм втягивания переднего ремня безопасности (2004, 2005) — V50

Регулировка сиденья и отсоединение провода аккумуляторной батареи

Передвиньте сиденье до упора вперед.Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Внимание: Чтобы получить информацию об обращении и хранении пиротехнических блоков дополнительной системы удерживания (SRS), см. Handhavande av ej utlöst pyroteknisk detalj.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом блоке дополнительной системы удерживания (SRS). Существует вероятность срабатывания натяжного устройства ремня безопасности.

Внимание: Пиротехнический блок дополнительной системы удерживания (SRS) нельзя отвинчивать, ремонтировать или переставлять в другой автомобиль.

Снятие передних ремней безопасности

Снимите:

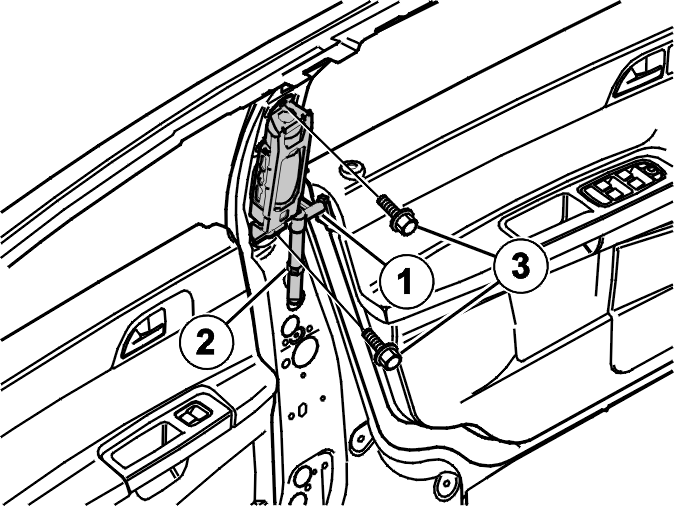

• панель стойки В. См. Panel B-stolpe
• разъем кабеля воспламенителя (1).

Открутите винт зажима трубы (1 шт.) воспламенителя (2).

Снимите:

• 2 винта (3) натяжного устройства ремня безопасности
• боковую панель переднего сиденья. См.: Sidopanel framstol.

Вставьте отвертку с внутренней стороны концевого крепления. Снимите ремень безопасности, нажав защелку внутрь и потянув вверх.Достаньте натяжное устройство ремня безопасности из зажима трубы.

Установка ремня безопасности переднего сиденья.

Вставьте натяжное устройство ремня безопасности.

Установите:

• ремень безопасности
• боковая панель, см.: Sidopanel framstol
• 2 винта M10 натяжного устройства ремня безопасности. Затяните. См.: Åtdragningsmoment
• 1 винт зажима трубы воспламенителя. Затяните
• разъем кабеля запальника
• панель стойки В. См. Panel B-stolpe.

Проверка работы

Проверьте работу ремня, как описано в Bältesfunktion, kontroll.

Выполните осмотр, как описано в Krocksäkerhetssystem (SRS), efterkontroll.
