Механизм управления высотой фар, замена

Снятие внутреннего механизма регулировки

Снимите узел фары. См.Блок-фара, замена.

Установите:

• линзу фары (зажимы)
• механизм регулировки.

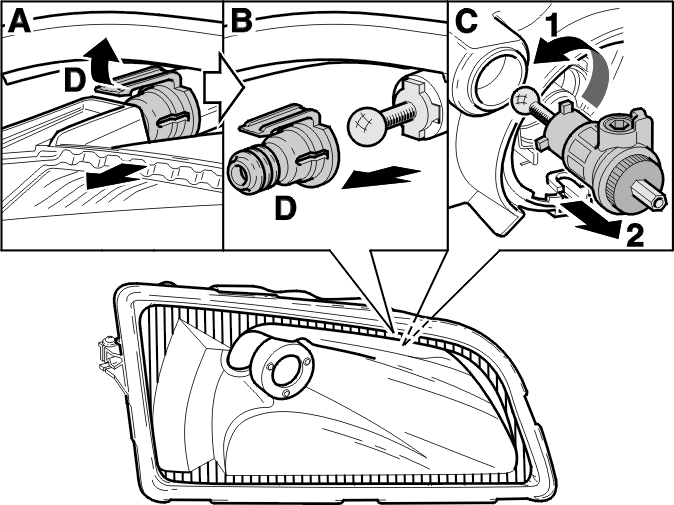

А: Осторожно поднимите запорную шпонку (D), одновременно выдавливая зажим (D) из отражателя.В: Стяните зажим (D) с механизма регулировки фар.С: Поверните механизм регулировки (влево), чтобы снять его из блока фары.

Установка внутреннего механизма регулировки

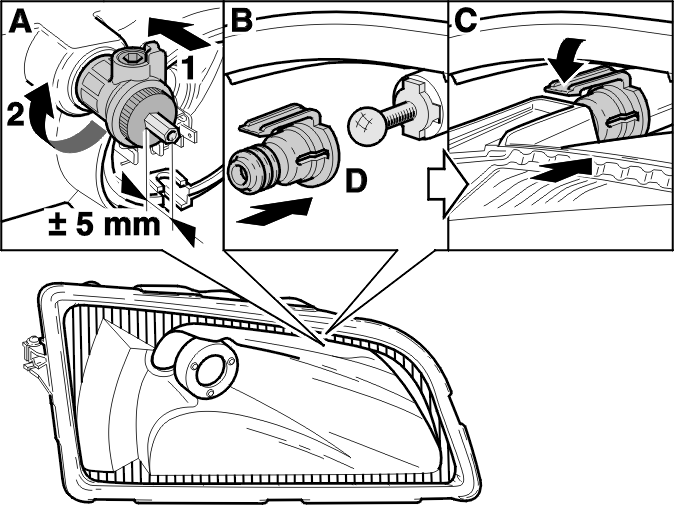

Нанесите немного смазки на шар. Используйте номер 1161241.Очистите полость, в которой закреплен механизм регулировки.А: Вставьте механизм регулировки в корпус фары (поверните механизм регулировки вправо). Поверните регулятор (белая секция) еще на±5 ммвнутрь.В: Вдавите новый зажим (D) на место на шаре.С: Вдавите отражатель на место над новым креплением.Проверьте защелку.Установите линзу фары. Установите узел фары. Отрегулируйте фары. Смажьте механизм регулировки. Используйте смазку номер 1161241.

Ослабьте наружный механизм регулировки

Снимите узел фары. См.Блок-фара, замена.

Установите:

• линзу фары (зажимы)
• механизм регулировки.

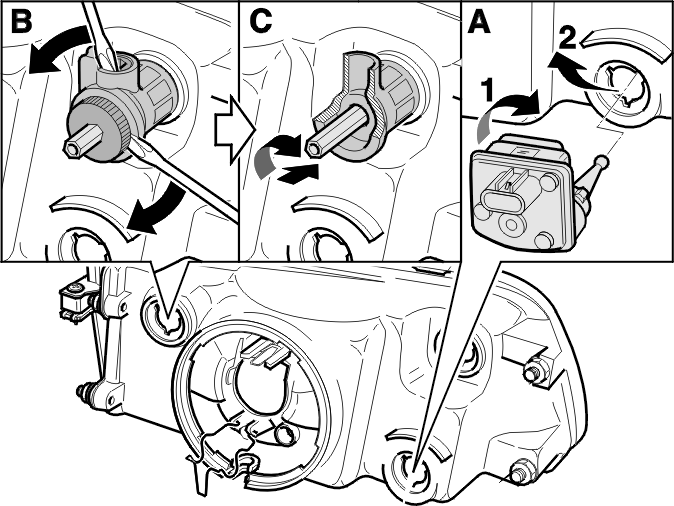

А: Поверните электродвигатель регулировки пределов фар, чтобы освободить его из корпуса. Затем отсоедините корпус от нижнего крепления на отражателе.В/С: Деформируйте механизм регулировки фар и затем ввинтите регулировочный винт (С) насколько возможно.

Примечание: Механизм регулировки фар будет необходимо деформировать, если фару не удается отрегулировать.

Снятие наружного механизма регулировки

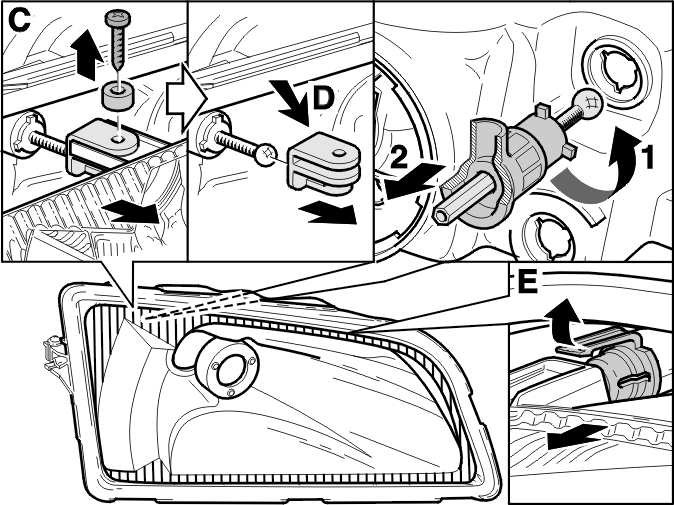

Слегка поднимите запорную шпонку (Е) на внутреннем механизме регулировки. Оттяните отражатель от зажима.С: Выверните винт и снимите резиновое кольцо с крепления. Снимите отражатель.Стяните зажим (D) с механизма регулировки фар.Поверните механизм регулировки фар (влево), чтобы снять его из блока фары.

Установка наружного механизма регулировки

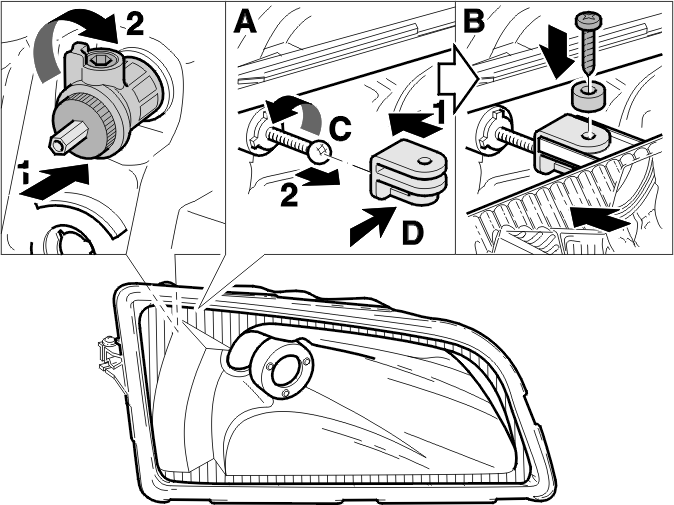

Нанесите немного смазки на шар. Используйте номер 1161241.Очистите полость, в которой расположен механизм регулировки.Вставьте механизм регулировки в корпус фары (поверните механизм регулировки вправо).А: Вдавите новый зажим (D) на место на шаре. Проверьте защелку. Поворачивайте регулировочный винт (С) до тех пор, пока он не ввинтится в задний механизм регулировки приблизительно на5 мм.В: Установите отражатель в креплении. Закрепите отражатель при помощи винта и резинового кольца.

Установка отражателя и управления высотой луча фар

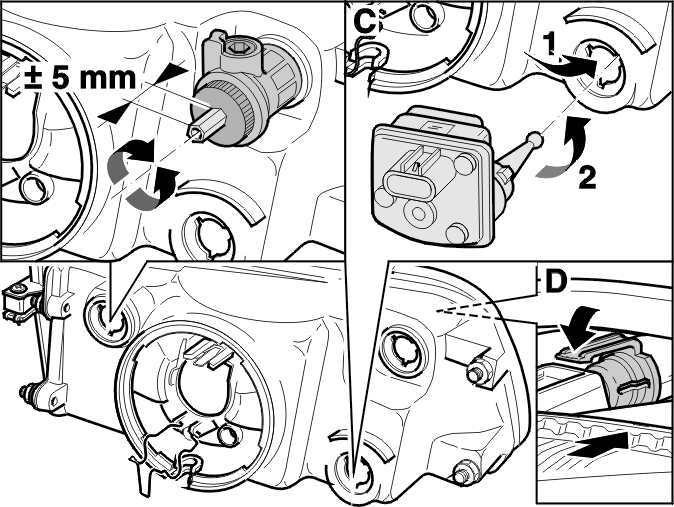

Вдавите отражатель на масто на соединении (D) так, чтобы он зафиксировался в положении.С: Зацепите электродвигатель регулировки пределов фар на место в соединении отражателя. Закрепите электродвигатель регулировки пределов фар в корпусе.Поворачивайте регулировочный винт до тех пор, пока белая секция механизма регулировки не будет выступать приблизительно на5 мм.Установите линзу фары. Установите узел фары. Отрегулируйте фары. Смажьте механизм регулировки. Используйте смазку номер 1161241
