Механизм / трос, люк в крыше, замена (2001, 2002)

Подготовительные работы

Снимите:

• люк в крыше. См.Люк в крыше, замена
• электродвигатель. См.Электродвигатель, люк в крыше, замена
• стеклянную крышку. См.Стекло, люк в крыше, замена
• дренажный канал. См.Желоб, люк в крыше, замена.

Снятие механизма / троса

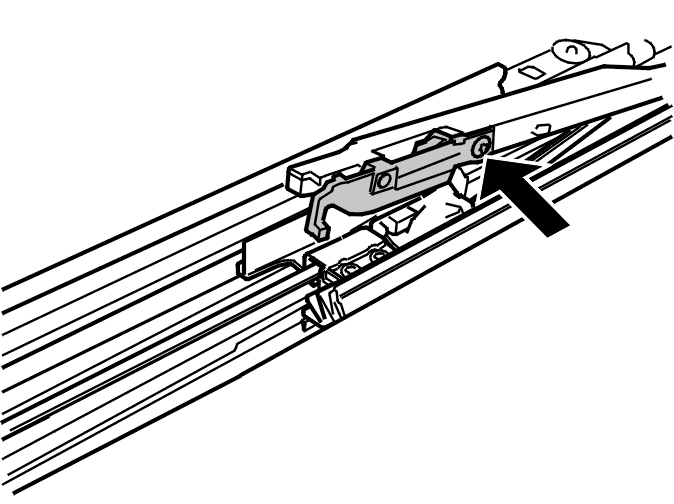

Отведите механизм вверх.Выверните винт.

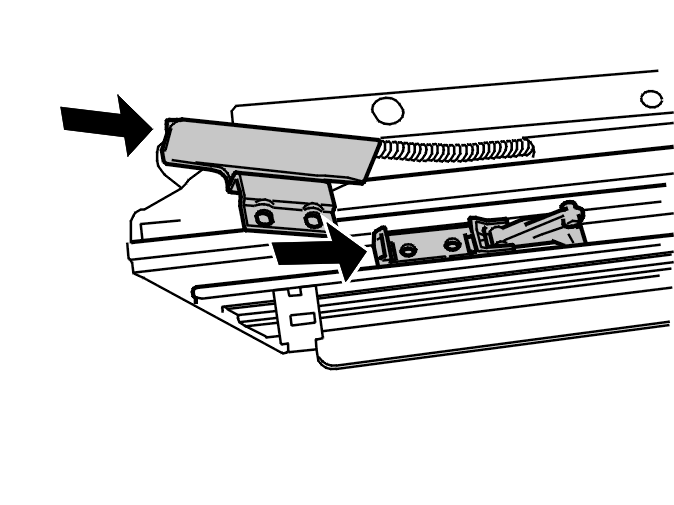

Потяните раму как можно дальше назад.Снимите раму с ползунов.

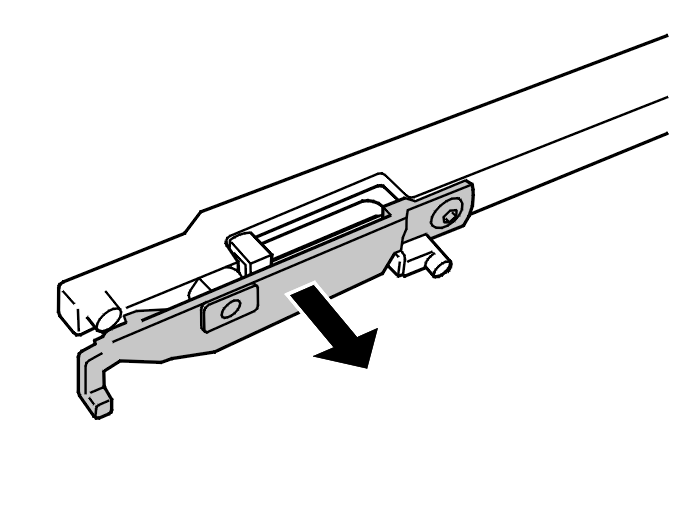

Снимите:

• винт
• кронштейн.

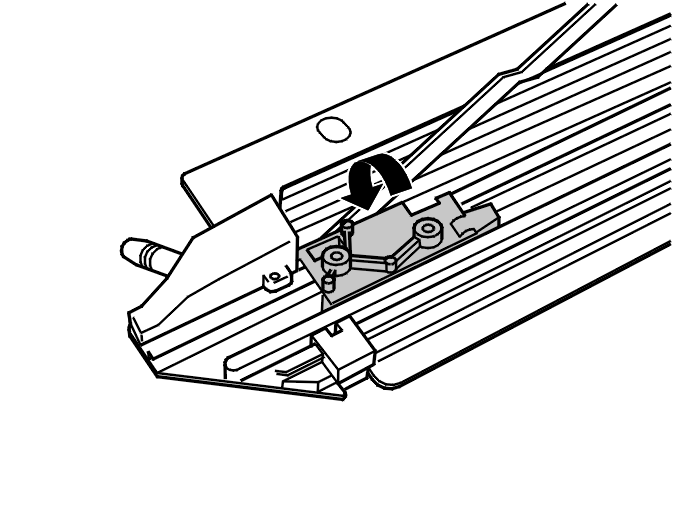

Примечание: Заметьте положение установочного штифта ведущего диска по отношению к кронштейну.

Примечание: Заметьте положение установочного штифта ведущего диска по отношению к механизму.

Потяните ведущий диск как можно дальше назад.

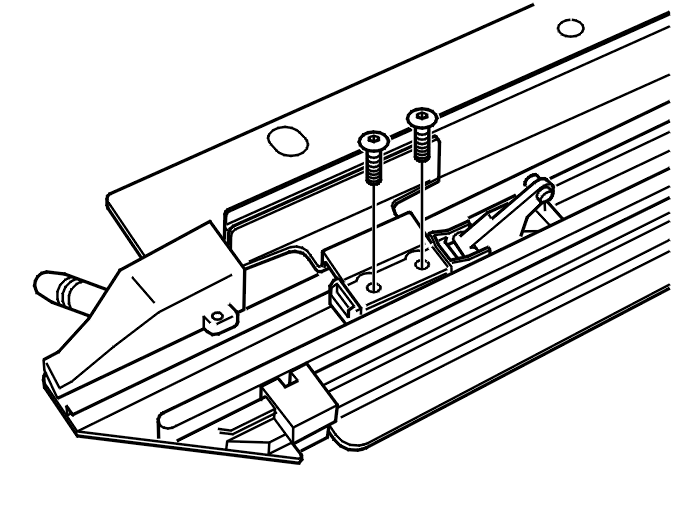

Выверните 2 винта.

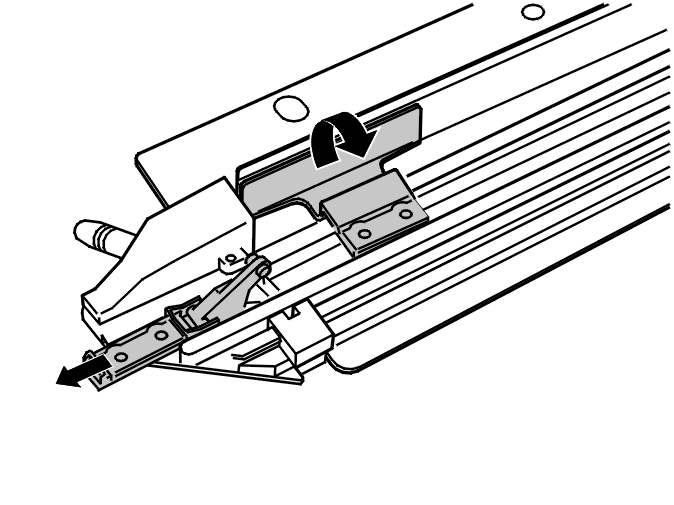

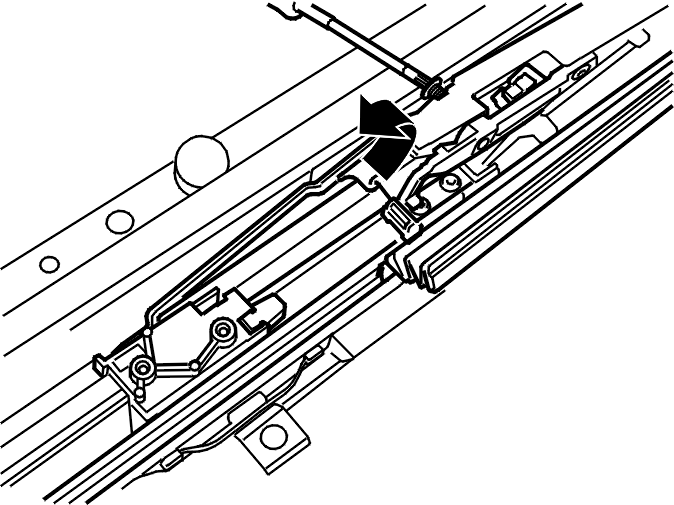

Вытяните раму.Отогните вверх и вытяните крепление / трос.

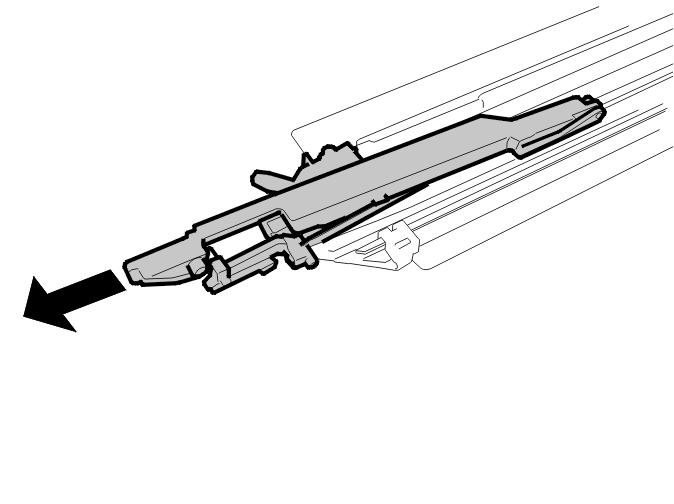

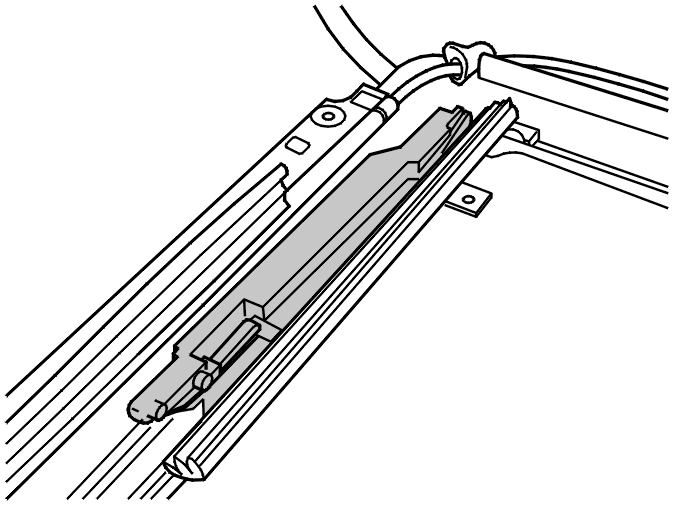

Выньте механизм.

Установка механизма / троса

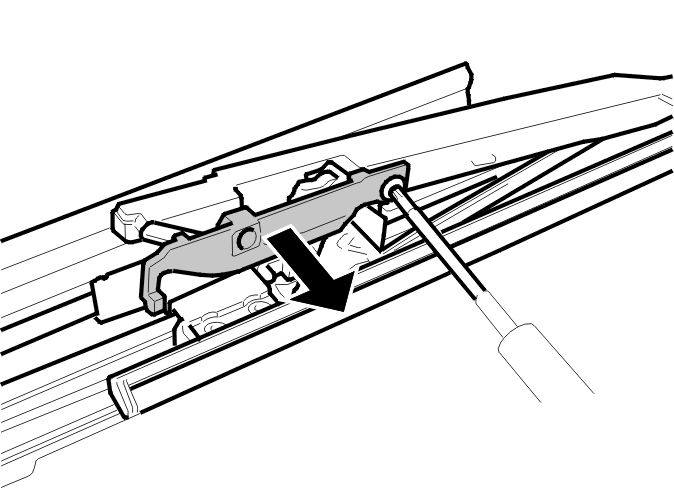

Снимите кронштейн с механизма (применимо к сервисному комплекту).

Сдвиньте механизм в переднее положение.

Снимите крепление / трос с нового ведущего диска (применимо к сервисному комплекту).

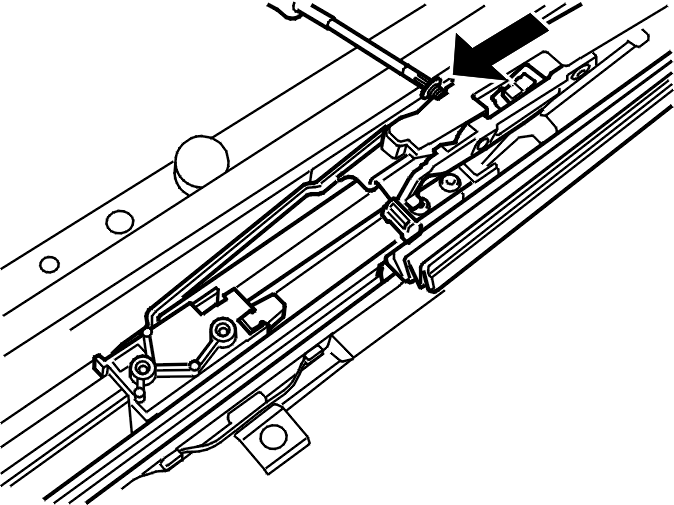

Задвиньте ведущий диск в паз.Вставьте крепление / трос.

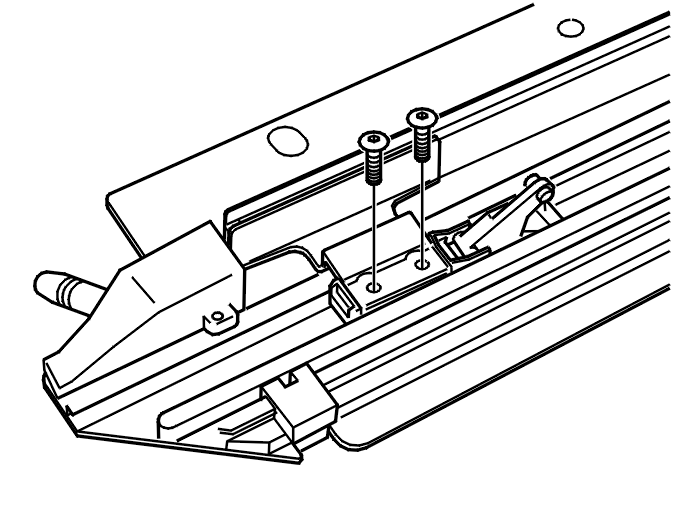

Установите крепление / трос на ведущем диске, используя 2 винта M4. Затяните.

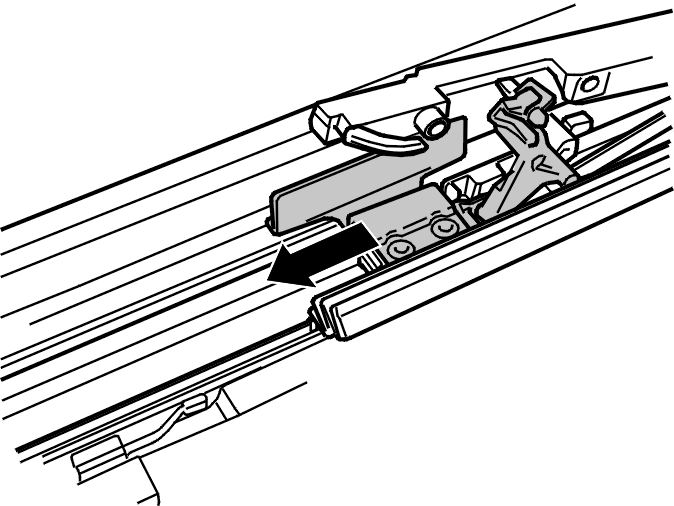

Вставьте ведущий диск с креплением / тросом. Введите его вплотную к механизму.

Установите кронштейн для механизма.

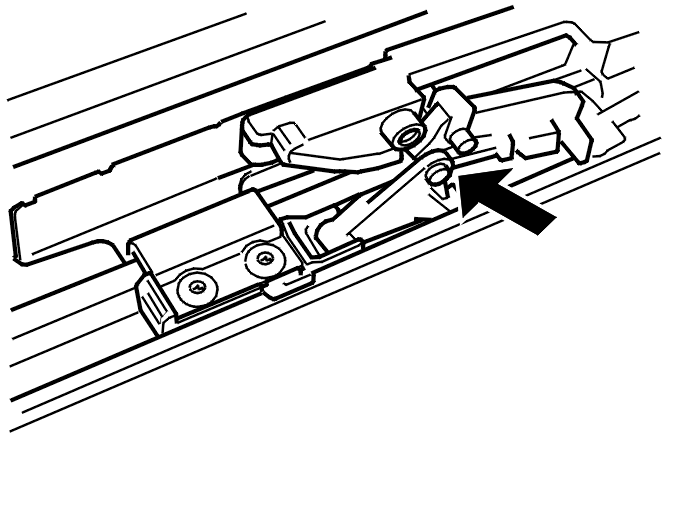

Примечание: Расположите направляющий штифт ведущего диска вплотную к кронштейну. Используйте 1 винт M4. Затяните.

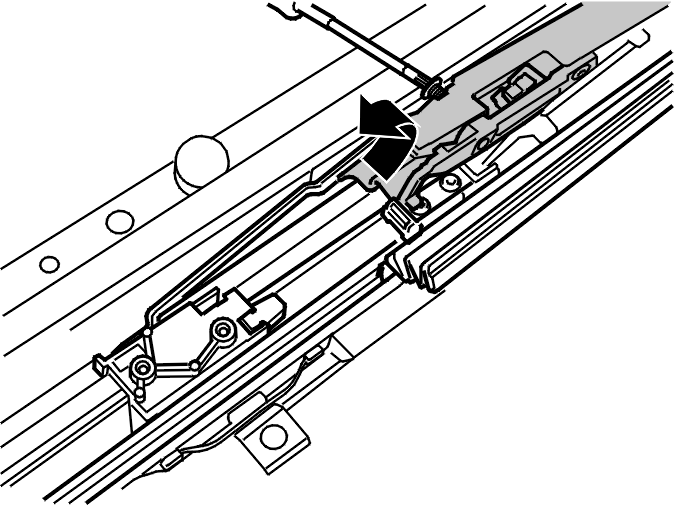

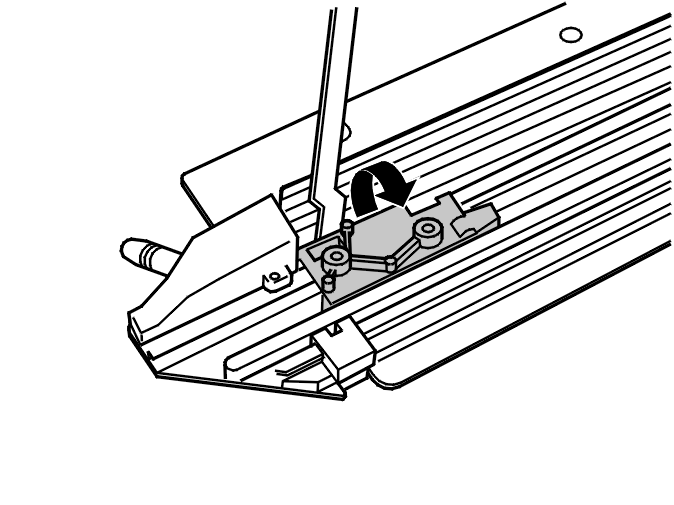

Отогните внутрь и вдавите крепление для желоба на место.

Вставьте крепление для желоба.Установите соединительную тягу для механизма. Затяните винт.

Примечание: Моменты затяжки см. в.

Завершение

Установите:

• электродвигатель. См.Электродвигатель, люк в крыше, замена
• дренажный канал. См.Желоб, люк в крыше, замена
• люк в крыше. См.Люк в крыше, замена
• стеклянную крышку. См.Стекло, люк в крыше, замена.

Отрегулируйте. См.Люк в крыше, регулировка.Проверьте на наличие утечек. См.Люк в крыше, проверка на протекание.
