Механизм стопора на корпусе переключателя передач

Введение

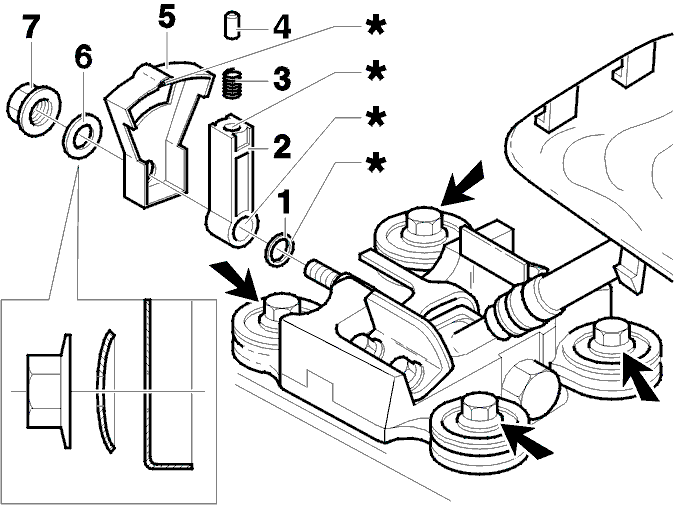

Новый тип механизма стопора устанавливается на фабрике в автомобили с Nº шасси начиная с 021491.Новый механизм стопора имеет номер 30855199-3, и в нем содержатся:

• Уплотнительное кольцо (1)
• рычаг стопора (2)
• пружина (3)
• пластмассовый штифт (4)
• корпус стопора (5)
• шайба (6)
• гайка (7)

Примечание: Управление переключения передач должно быть правильно отрегулировано, см. Руководство по ремонту, Раздел 4(41, 43, 46), коробка передач с ручным управлением S40/V40 1996-

Снимите фиксирующий механизм

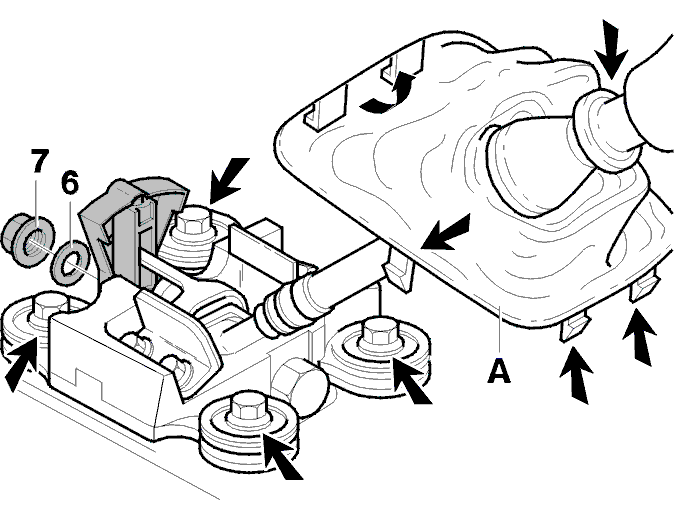

Вытолкните чехол из консоли.Поставьте в 4-ю передачуСнимите гайку (7), шайбу (6) и механизм стопора.

Примечание: При необходимости: ослабьте винты управления переключения передач.

Установите фиксирующий механизм

Нанесите смазку (номер 1161246-2) на точки, отмеченные ensp;*.Установите уплотнительное кольцо (1).Расположите механизм стопора (2-5).

Примечание: Рабочий штифт с корпуса селектора должен захватить рычаг фиксатора.

Установите шайбу (6) (полой стороной к корпусу стопора) и гайку (7) (моменты затяжки 29 Н·м.

Примечание: Ковровое покрытие не может быть между корпусом селектора и полом.

Затяните винты на управление переключением до 25 Н·м.Проверьте функционированиеУстановите чехол.
