Механизм стеклоподъемника, передняя дверь (2004)

Регулировка положения окна и отсоединение кабеля аккумулятора

Опустите окно на 290 мм.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.Выньте ключ.

Внимание: Ключ следует вынуть, чтобы зажигание не было включено по ошибке.

Подождите 1 минуту, прежде чем начинать работу.

Снятие подъемного механизма

Снимите:

• наружную ручку двери. См. Handtag yttre sidodörr fram
• винт.

Снимите:

• 1 разъем (1) дверного зеркала
• 1 винт желобка стекла
• 3 винта механизма замка
• 9 винтов кассеты двери.

Снимите пластмассовую раму. Снимите разъем.Вставьте жгут проводов в дверь.

Отведите кассету двери от двери.

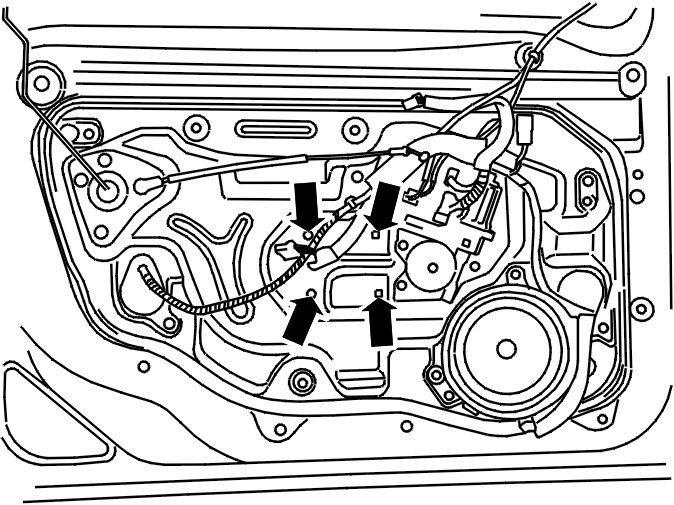

Снимите:

• заклепки, 4 шт., см.: Borttagning av popnit
• подъемный механизм.

Снимите окно. См.: Окно, передняя дверь..

Закрепите стекло на верхней арке двери. Используйте ленту.

Установка подъемного механизма

Установите:

• подъемный механизм
• 4 заклепки.

Установите кассету двери в дверь, вставляя ее под углом.Проложите жгут проводов через дверь.Подсоедините разъем.

Установите:

• 9 винтов M6 кассеты двери. Затяните. См.: Åtdragningsmoment
• винт.

Установите:

• 3 винта M6 механизма замка. Затяните. См.: Åtdragningsmoment
• разъем (1) дверного зеркала
• 1 винт желобка стекла
• наружную ручку двери. См. Handtag yttre sidodörr fram

Снимите ленту.

Установите:

• окно. См.: Окно, передняя дверь.
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Закройте окно.

Установка механизма окна с сервоприводом стекла

Инициализируйте подъемный механизм. Смотрите связь автомобиля VIDA.
