Механизм привода подушки сиденья, замена (1996, 1997)

Подготовка

• Запишите код защиты от кражи магнитолы, если установлена магнитола с таким кодом.
• Отсоедините отрицательный провод от аккумуляторной батареи.
• Автомобили с надувными подушками SIPS: установите предохранительное устройство надувной подушки SIPS согласно Замена сиденья в сборе.
• Снимите сиденье с автомобиля согласно Замена сиденья в сборе.

Снятие механизма привода

• Переверните сиденье левой частью вниз и поставьте его на чистую поверхность.
• Выверните два винта и снимите стопорное кольцо крепления механизма привода. Подняв, освободите механизм привода.

Снятие механизма привода

• Поверните механизм привода.

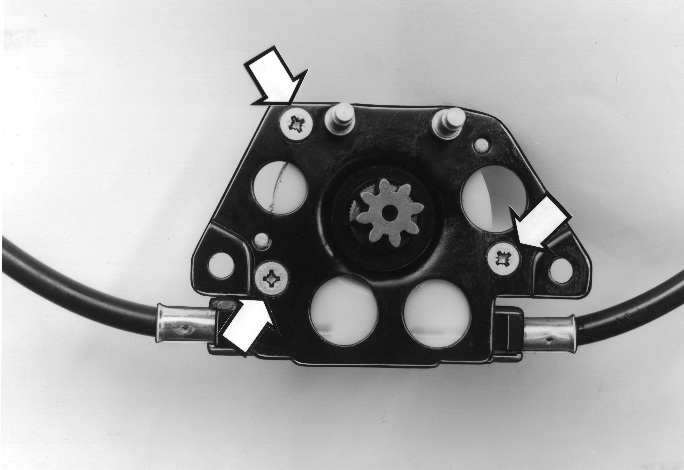

• Выверните три винта с крестообразным шлицем.
• Отсоедините механизм привода.
• Снимите гибкий приводной вал и гнездо экстренного управления сиденьем.

Установка гибкого приводного вала

• Выверните винты с крестообразным шлицем нового механизма привода.
• Подсоедините гибкий приводной вал и поставьте гнездо экстренного управления сиденьем.
• Затяните винты с крестообразным шлицем.

Проверка

• Проверьте положение направляющих сиденья друг относительно друга.

Установка механизма привода

• Установите механизм привода. Зафиксируйте его двумя винтами.

Осторожно: Поставьте стопорное кольцо.

Заключительные операции

• Установите сиденье в автомобиль согласно Замена сиденья в сборе.
• Автомобили с надувными подушками SIPS: снимите предохранительное устройство согласно Замена сиденья в сборе.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Подготовка

• Запишите код защиты от кражи магнитолы, если установлена магнитола с таким кодом.
• Отсоедините отрицательный провод от аккумуляторной батареи.
• Автомобили с надувными подушками SIPS: установите предохранительное устройство надувной подушки SIPS согласно Замена сиденья в сборе.
• Снимите сиденье с автомобиля согласно Замена сиденья в сборе.

Снятие механизма привода

• Положите сиденье на чистую поверхность правой боковиной вниз.

Снимите:

• Кронштейны с тремя электродвигателями. Они крепятся двумя винтами с каждой стороны.
• Снимите скобу крепления мата у задней части сиденья.

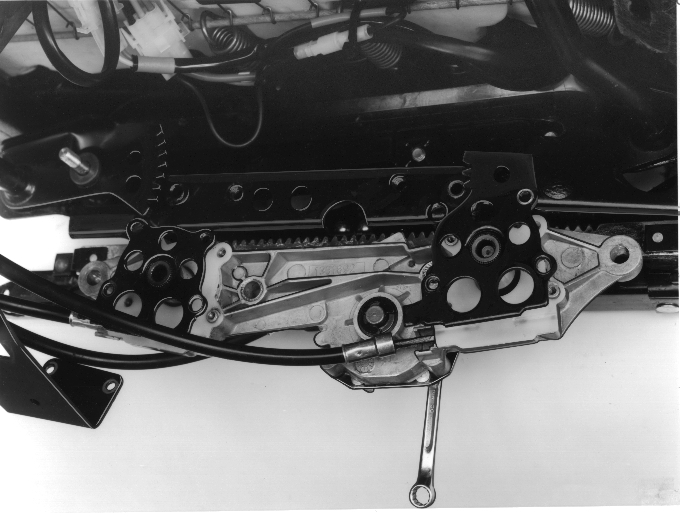

• Отверните две внешние гайки, фиксирующие механизм привода.
• Выверните два винта и снимите стопорное кольцо.
• Снимите механизм привода с сиденья.

Снятие гибких приводных валов с механизма привода

• Выверните винты крепления стопорных пластин механизма привода.
• Отсоедините гибкий приводной вал от механизма привода.

Установка гибких приводных валов

• Подсоедините гибкие приводные валы к механизму привода.
• Поставьте стопорные пластины.

Проверка

• Проверьте положение направляющих сиденья друг относительно друга.

Установка механизма привода

• Поставьте механизм привода в сиденье. Закрепите двумя винтами и двумя гайками.

Осторожно: Поставьте стопорное кольцо.
- Поставьте скобу крепления мата у задней части сиденья.
- Установите кронштейны с тремя электродвигателями.
- Установите сиденье в автомобиль согласно Замена сиденья в сборе.
- Автомобили с надувными подушками SIPS: снимите предохранительное устройство согласно Замена сиденья в сборе.
- Подсоедините отрицательный провод к аккумуляторной батарее.

Заключительные операции

• Установите сиденье в автомобиль согласно Замена сиденья в сборе.
• Автомобили с надувными подушками SIPS: снимите предохранительное устройство согласно Замена сиденья в сборе.
• Подсоедините отрицательный провод к аккумуляторной батарее.
