Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S70 | — | 1997 |
| V70 (-00) | — | 1997 |

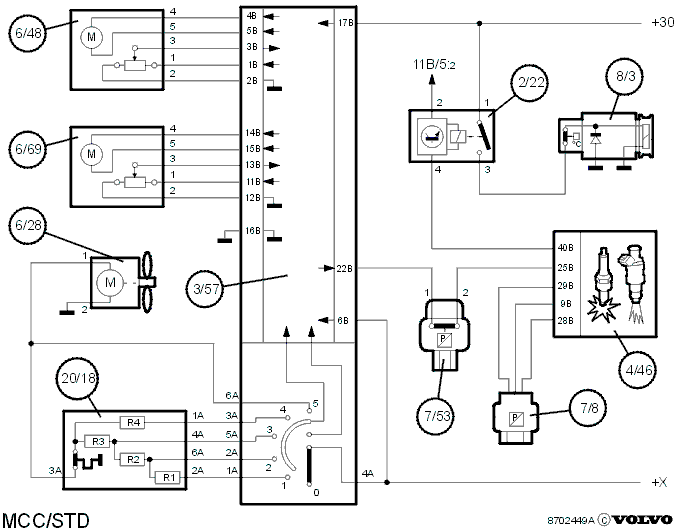

MCC/схема проводки стандартного обогревателя
- 2/22 Реле системы кондиционирования воздуха (A/C)
- 3/57 Модуль системы управления микроклиматом
- 4/46 Модуль управления двигателя (ECM)
- 6/28 Вентилятор обдува в салоне
- 6/48 Серводвигатель заслонки рециркуляции
- 6/69 Серводвигатель заслонки распределения воздуха
- 7/8 Датчик давления
- 7/53 Датчик низкого давления (прессостат)
- 8/3 Компрессор системы кондиционирования (A/C)
- 20/18 Сопротивление вентилятора
Модуль управления имеет 2 разъема, обозначенных А и В с
6 и 22 выводами соответственно.
Выводы модуля управления
Разъем А
| А | FUNCTION (Функция) | SIGNAL CHARACTERISTICS (Характеристики сигнала) |
|---|---|---|
| 1 | Скорость вентилятора 1 от выключателя вентилятора | Напряжение аккумулятора на реостат вентилятора обдува |
| 2 | Скорость вентилятора 2 от выключателя вентилятора | Напряжение аккумулятора на реостат вентилятора обдува |
| 3 | Скорость вентилятора 4 от выключателя вентилятора | Напряжение аккумулятора на реостат вентилятора обдува |
| 4 | X-питание | Напряжение аккумулятора от выключателя зажигания |
| 5 | Скорость вентилятора 3 от выключателя вентилятора | Напряжение аккумулятора на реостат вентилятора обдува |
| 6 | Скорость вентилятора 5 от выключателя вентилятора | Напряжение аккумулятора на электродвигатель вентилятора |
Разъем В
| B | FUNCTION (Функция) | SIGNAL CHARACTERISTICS (Характеристики сигнала) |
|---|---|---|
| 1 | Напряжение на датчик положения серводвигателя рециркуляции | 5 Вольт |
| 2 | Заземляет датчик положения серводвигателя рециркуляции | Постоянное заземление |
| 3 | Сигнал от датчика положения серводвигателя рециркуляции | 0-5 вольт в зависимости от положения |
| 4 | Напряжение управления на серводвигатель рециркуляции | ± 12 вольт во время работы двигателя (в зависимости от направления) |
| 5 | Напряжение управления на серводвигатель рециркуляции | ± 12 вольт во время работы двигателя (в зависимости от направления) |
| 6 | X-питание | Напряжение аккумулятора от выключателя зажигания |
| 7 | Не используется | |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Напряжение на датчик положения серводвигателя распределения воздуха | 5 Вольт |
| 12 | Заземляет датчик положения серводвигателя распределения воздуха | Постоянное заземление |
| 13 | Сигнал от датчика положения серводвигателя распределения воздуха | 0-5 вольт в зависимости от положения |
| 14 | Напряжение управления на серводвигатель распределения воздуха | ± 12 вольт во время работы двигателя (в зависимости от направления) |
| 15 | Напряжение управления на серводвигатель распределения воздуха | ± 12 вольт во время работы двигателя (в зависимости от направления) |
| 16 | Заземление питания | Постоянное заземление |
| 17 | 30 питание | Напряжение аккумулятора от аккумулятора |
| 18 | Ток на подсветку реостата | Квадратичная волна 0-12 В, 125 Гц |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Электропитание на датчик низкого давления* | Напряжение аккумуляторной батареи с включенным кондиционером (A/C), в других случаях 0 вольт* |
*Не подходит для стандартного обогревателя.
