Масляный поддон (D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите масляный фильтр Масляный фильтр

Снимите масляный радиатор двигателя Масляный радиатор, двигатель

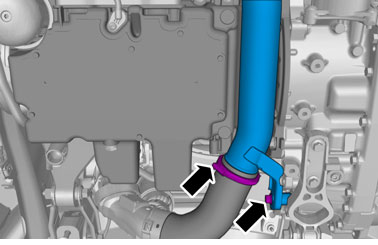

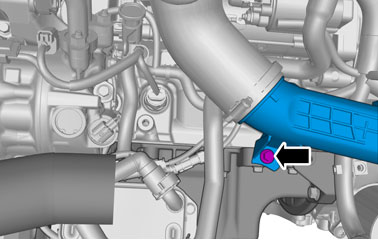

Ослабьте зажим шланга.🔩 Момент затяжки: 50 Н·мВыверните винт.

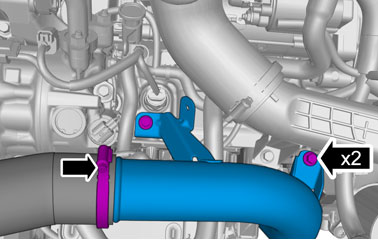

Ослабьте зажим шланга.🔩 Момент затяжки: 24 Н·мВыверните винты.

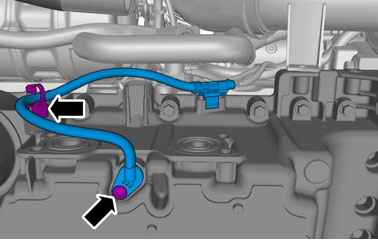

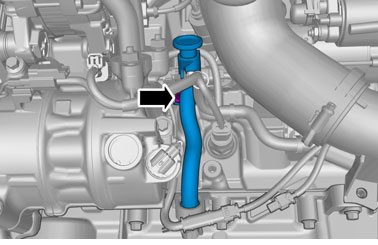

🔩 Момент затяжки: 24 Н·мВыверните винт.

🔩 Момент затяжки: 10 Н·мВыверните винт.

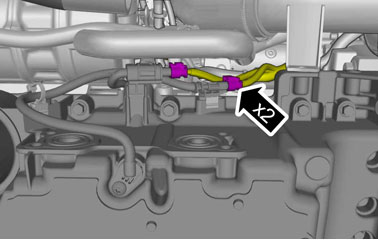

Отсоедините контактные разъемы.

Ослабьте зажим.

Внимание: Будьте готовы собрать вытекающие жидкости.

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

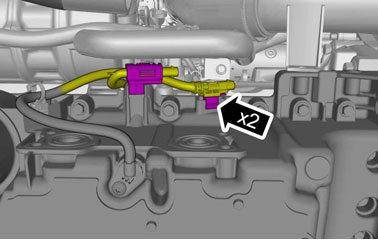

Отсоедините зажим жгута проводки.🔩 Момент затяжки: 10 Н·м

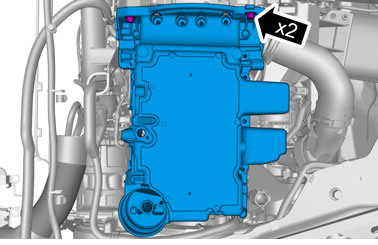

Выверните винты.

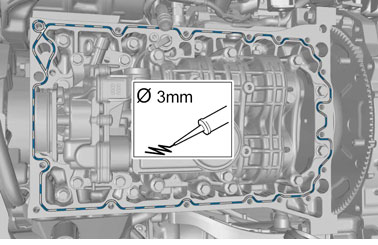

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Прокладочный герметик арт. 1161771

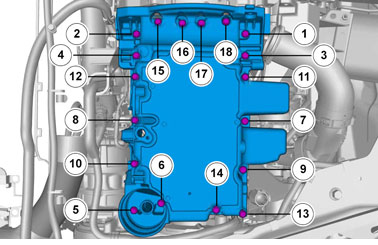

Примечание: На этом этапе затяните винты только рукой.

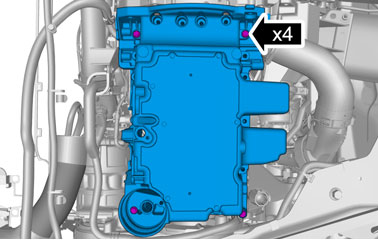

🔩 Момент затяжки: 50 Н·м

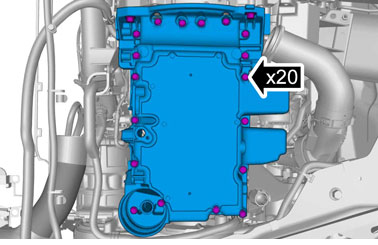

🔩 Момент затяжки: 17 Н·м

Установите в обратном порядке.
