Маркировка модуля датчика

Применимость

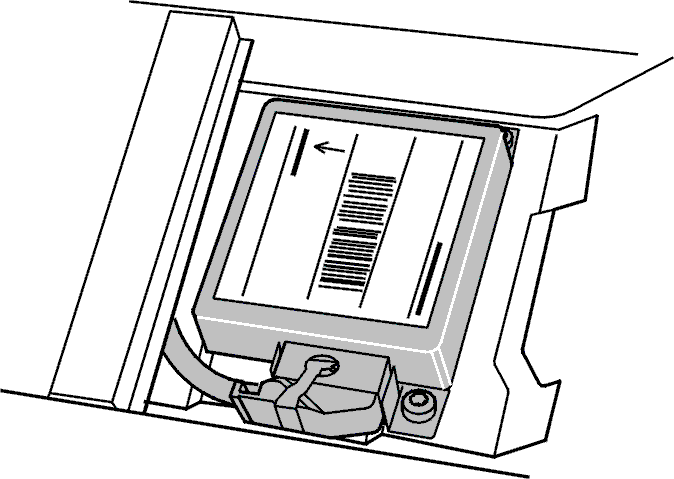

Модуль датчика адаптирован к системе SRS с одной (на стороне водителя) или с двумя (на стороне водителя и на стороне пассажира) надувными подушками безопасности, а также к модели автомобиля. Для предотвращения установки неподходящего модуля датчика при его замене, используются одновременно цветовая маркировка и конструкционная кодировка.Разъем между проводкой SRS и модулем датчика имеет одинаковый цвет с разъемом модуля датчика.Конструкционная кодировка модуля датчика осуществляется посредством стопорного выступа (контактный код) на муфте разъема.

• Система SRS для модели 800 1996 с 1 надувной подушкой безопасности (на стороне водителя) имеет контактный код А и цветовую маркировку Черный.
• Система SRS для модели 800 1996 с 2 надувными подушками безопасности (на стороне водителя и на стороне пассажира) имеет контактный код В и цветовую маркировку Синий.

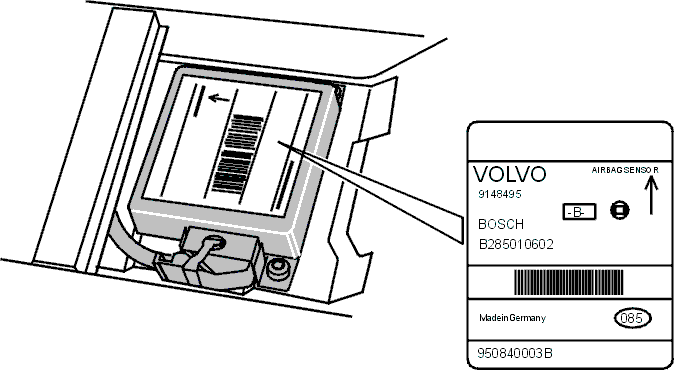

На наклейке на верхней части модуля датчика указаны номер детали (P/N) модуля датчика (под логотипом Volvo), контактный код (в рамке) и серийный номер в цифровой (внизу) и штриховой формах.Серийный номер состоит из года изготовления (2 цифры), даты изготовления (3 цифры), порядкового номера (4 цифры) и контактного кода (буква).
