Люфт в сиденье с электроприводом

Подготовка

Расположите сиденье так, чтобы ко всем точкам крепления был доступ и чтобы их можно было разблокировать. Обеспечьте, чтобы передний край сиденья находился в самом верхнем положении.

Внимание: Если освобождается проводка или сиденье снимается с автомобиля, необходимо использовать провод заземления 9511522, если электропитание к сиденью прерывается. Если сиденье не заземлено, существует опасность активирования надувной подушки безопасности.

Отсоединение и наклон сиденья

Снимите:

• панели над передними винтами крепления сиденья (В). Потяните панели вперед,
• 2 винта передних креплений (С),
• панели над задними винтами крепления сиденья (А). Потяните панели назад,
• 2 винта задних креплений.

Наклоните сиденье по направлению к заднему сиденью.

Примечание: Закрепите сиденье, чтобы оно не падало.

Осторожно: Не повредите компоненты.

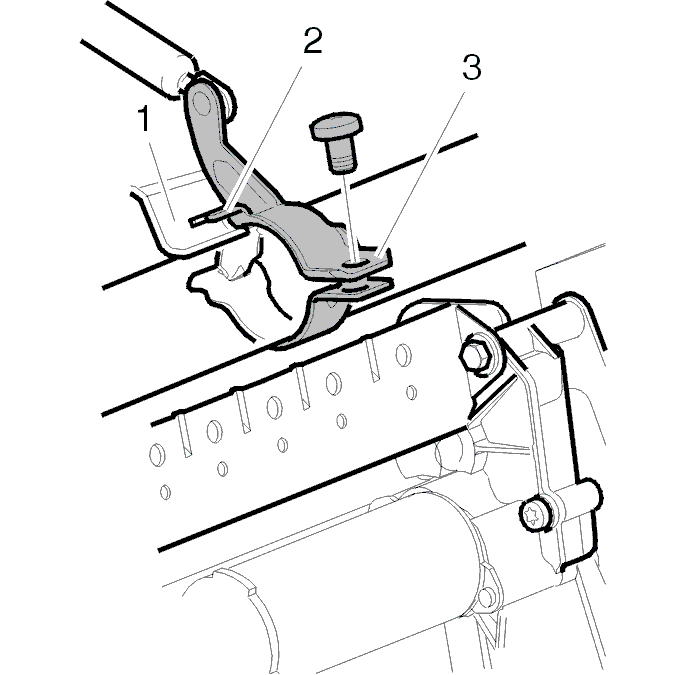

Установка зажима

Расположите зажим вокруг трубы SIPS. Убедитесь, что установочная деталь (2) вставлена в переднюю балку на раме сиденья и крепление стальной проволочной сетки (1).Закрепите винт в отверстии (3). Затяните винт. Затяните до10 Н·м.

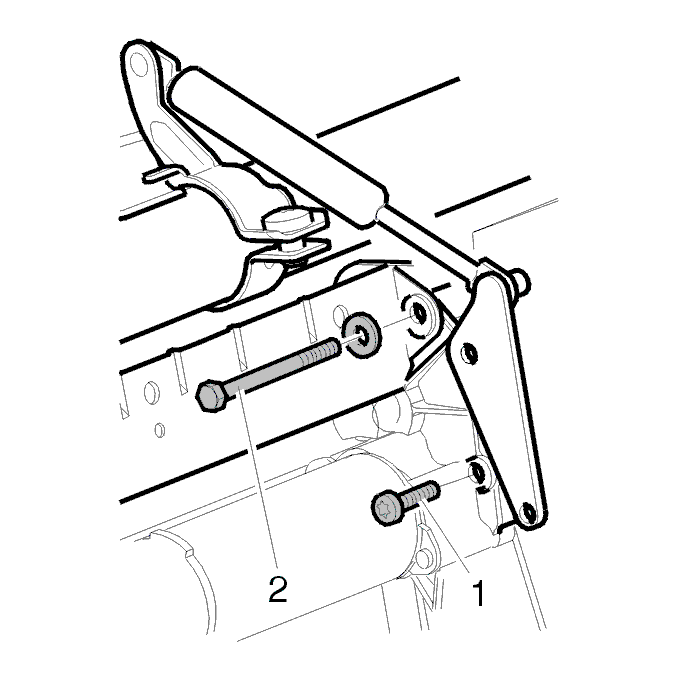

Снятие винтов

Выверните винты (1) и (2). Выбросьте винты.

Примечание: На иллюстрации показан нижний вид.

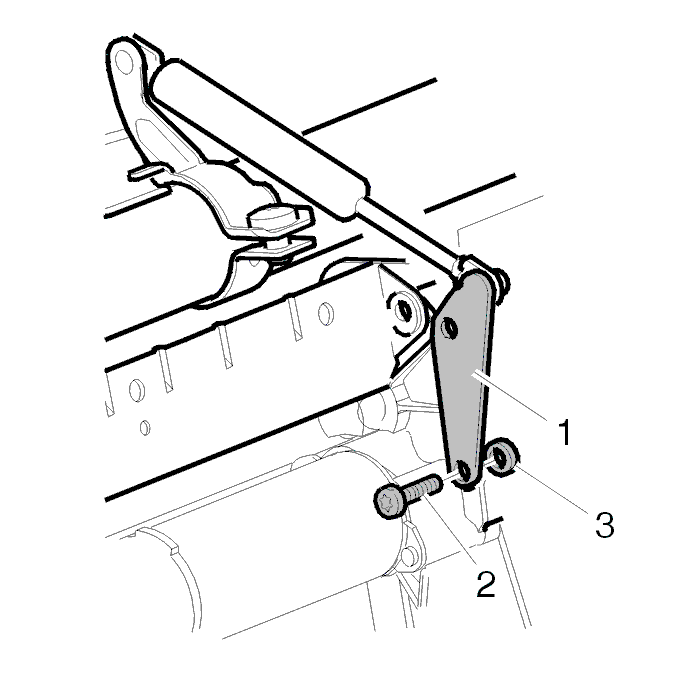

Установка кронштейна

Отогните кронштейн (1) и газовую стойку вверх на место (см. иллюстрацию).Установите новый винт (2) и новую шайбу (3). Слегка затяните винт рукой.

Примечание: Расположите толстую шайбу (3) между кронштейном и коробкой передач / двигателем.

Примечание: Убедитесь, что оба крепления газовой стойки находятся на одной линии.

Примечание: Проверьте функционирование стопорного кольца.

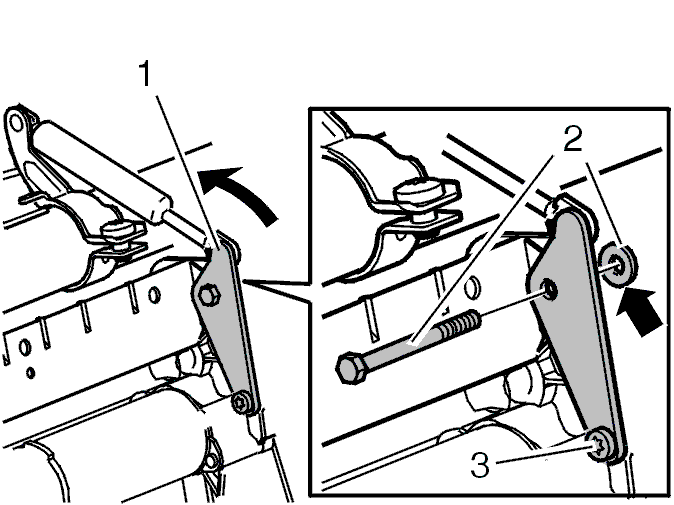

Установка кронштейна (продолжение)

Внимание: Газовая стойка тугая. Чтобы установить кронштейн, может понадобиться приложение большого усилия.

Отогните кронштейн (1) и газовую стойку вверх на место. Используйте большой трубный ключ.Установите новый винт и шайбу (2). Затяните винт пальцами.

Примечание: Расположите тонкую шайбу (2) между кронштейном и коробкой передач / двигателем.

Затяните винт (3). Затяните до8 Н·м. Затяните винт (2). Затяните до10 Н·м.

Установка сидений

Осторожно: Убедитесь, что при установке сидений заново не зажата никакая проводка или жгуты проводов.

Установите переднее сиденье в автомобиле.Привинтите сиденье на место.Затяните винты до:48 Н·м.Установите заново другие снятые компоненты.

Внимание: Закрепите элемент вытягивания и втягивания ремня безопасности.

Проверьте все функции регулировки сиденья.Выполните дополнительную проверку регулировки высоты.
