Лямбда-зонд, ремонт

Подготовка

Двигатели турбо
Снимите:

• шланг наружного воздуха между корпусом воздушного фильтра и турбоагрегатом.

Всасывающий мотор
Снимите:

• шланг предварительного нагревания.

Снятие/установка зонда лямбда

Снимите передний лямбда-зонд. Пользуйтесь втулкой NV-22 (Лямбда-зонд), 999 5543.Установите новый лямбда-зонд.

Примечание: AWD. Замена переднего зонда осуществляется из отсека двигателя.

Установка переходной проводки.

Примечание: На рисунках показана одна переходная проводка, но тот же метод используется для обеих комплектов переходной проводки.

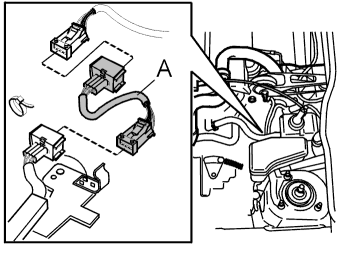

При замене лямбда-зонда, переходная проводка (А), которая входит в сервисный набор, должна быть установлена между имеющимся жгутом проводки и лямбда-зондом.

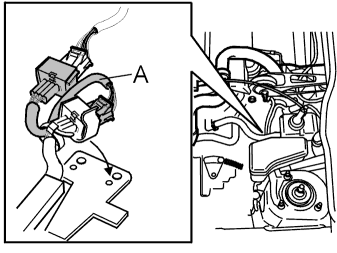

Проложите переходную проводку (А) в змеевике.Установите хомуты как показано на рисунке.

Примечание: Убедитесь, что концы защитного кожуха на переходной проводке направлены вниз, с тем чтобы в защитном кожухе не собиралась вода.

На этом рисунке показано исполнение консоли проводки лямбда-зонда.

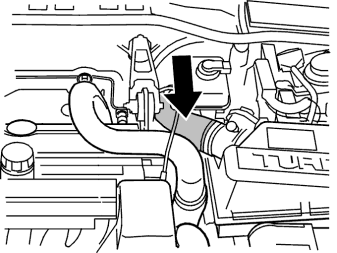

На автомобилях AWD, кабель переднего лямбда-зонда должен быть проведен над шлангом наружного воздуха.

Примечание: Убедитесь, что концы защитного кожуха на переходной проводке направлены вниз, с тем чтобы в защитном кожухе не собиралась вода.

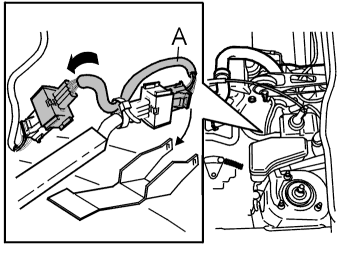

На этом рисунке показано раннее исполнение консоли проводки лямбда-зонда.

Установка шланга наружного воздуха

Двигатели турбо
Установка шланга наружного воздуха.

Всасывающий мотор
Установка шланга предварительного нагревания.Сотрите коды неисправности.Проделайте проверочную поездку и проверьте, чтобы не были поданы новые коды неисправности.
