Luftinloppssystem, turbomotorer, kontroll

Förberedelser

• Se till att alla slangar är hela och är i rätt läge med väl åtdragna klämmor.

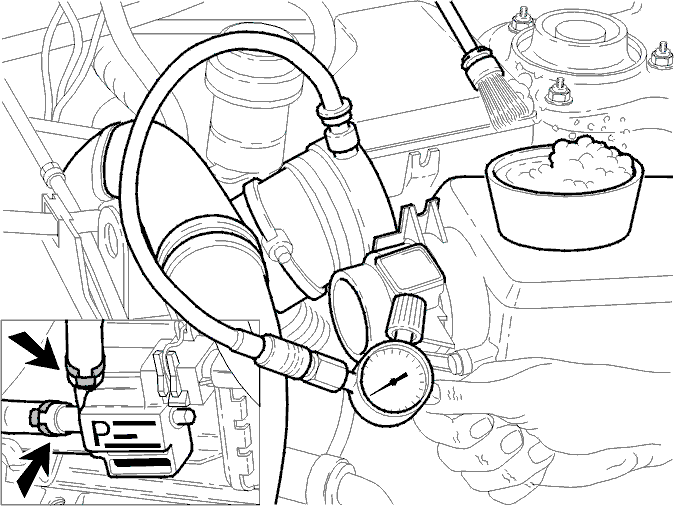

Anslutning av verktyg

• Lossa friskluftslangen från luftmassgivaren
• Anslut verktyg🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900och tryckregulator🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469till slangen och dra åt slangklämman
• Använd slangklämman för att blockera vevhusventilationsslangen
• Ta bort oljepåfyllningslocket
• Lossa undre slangen från EVAP-ventilen.

Kontrollprocedur

• Justera regulatorn tills tryckmätaren visar max0,3 bar
• Ett svagt väsande kan höras från oljepåfyllningsöppningen på grund av att en inloppsventil öppnas och cylindertryck läcker förbi kolvringarna.

• Kontrollera komponenterna och anslutningarna enligt avd Проверка воздушных и вакуумных насосов, для двигателей с турбона ддувом
• Stryk tvålvatten på anslutningarna för kontroll av eventuellt läckage
• Bubblor är tillåtna runt spjällaxeln
• Små bubblor är tillåtna mellan spjällhuset och inloppsslangen (om den är av plast). Inga bubblor är tillåtna med gummislang
• Kontrollera om luft läcker från EVAP-ventilen. Inget läckage är tillåtet.

EVAP-ventil, kontroll

Проверка продувочного клапана (CP)

Borttagning/ditsättning:

• Ta bort verktyg🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900och tryckregulator🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469från friskluftslangen
• Sätt på slangarna på EVAP-ventilen
• Anslut kontaktstycket
• Sätt dit luftinloppslangen.

Sätt åter dit ventilen, slangarna, ljuddämpningen och kontaktstycket efter fullbordad kontroll. Använd klämma🔧 UTGÅR(ERSATT AV 9512619)och ennyslangklämma, detaljnummer 97 81 65-9, vid ditsättning.
