Лонжероны, задние, схема регулировки

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Объяснение размеров

Размеры в таблице приводятся следующим образом:Символ номер 1 означает, что измерение выполняется от центра.Символ номер 2 означает, что измерение выполняется от одного края.

Символ номер 3 означает, что измерение выполняется от отметки отреза. Измерения выполняются от нижней части углубления (см. иллюстрацию).Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

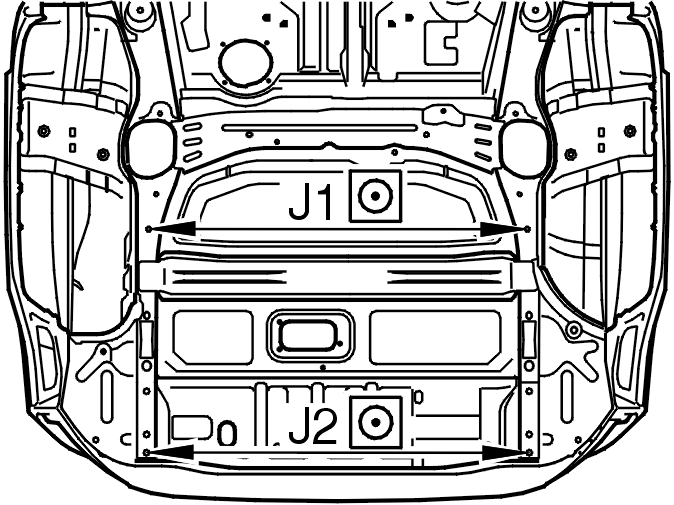

J1 = 1068 ммJ2 = 1081 мм

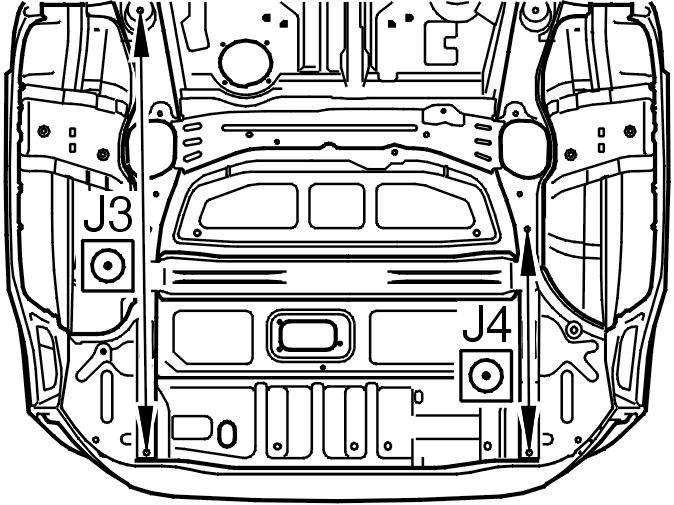

J3 = 1259 ммJ4 = 631 мм
