Специальные инструменты
- 🔧 DRAGFÄSTE (FRÄMRE HÖGER SIDOBALK)
- 🔧 DRAGFÄSTE (FRÄMRE VÄNSTER SIDOBALK)
- 🔧 DRAGFÄSTE (SUBFRAME)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

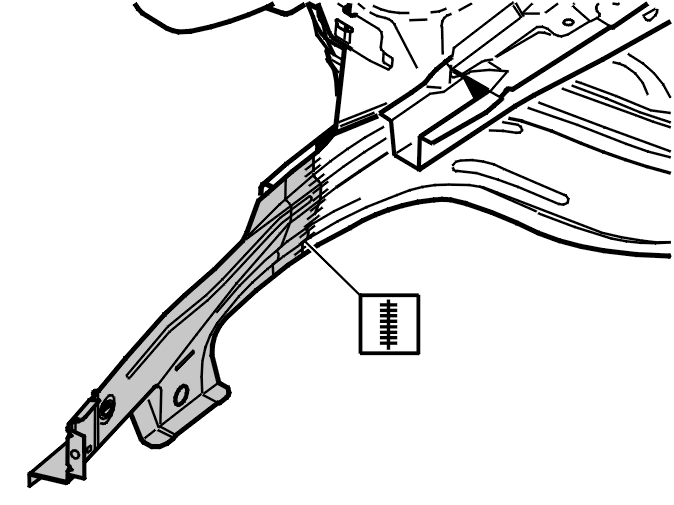

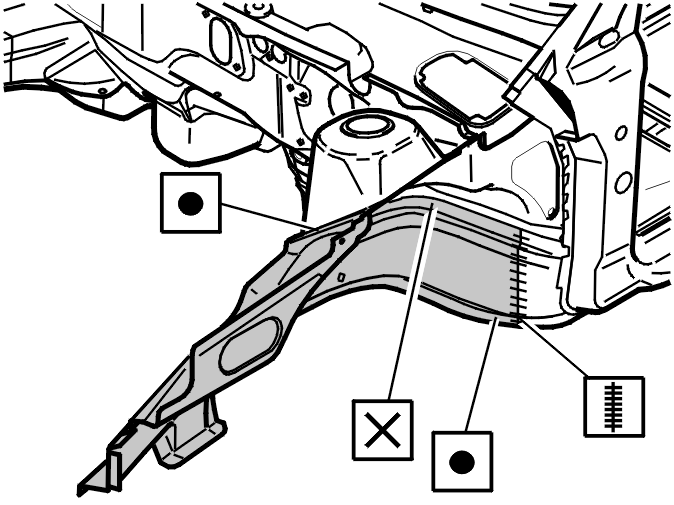

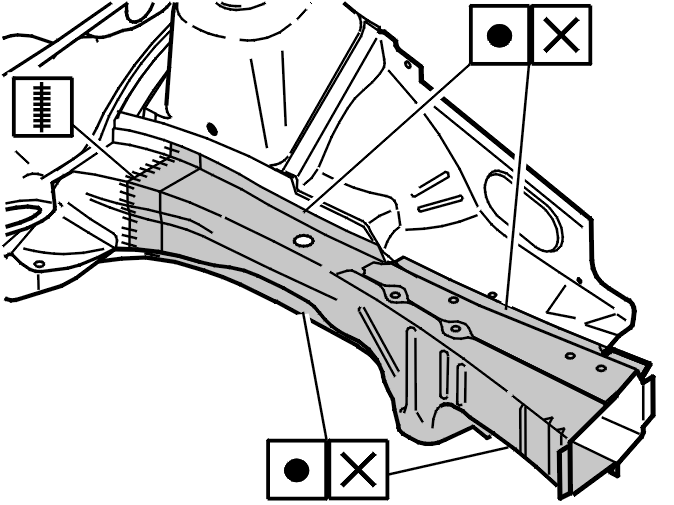

Степень деформации отличается в зависимости от типа повреждения. Поэтому различные точки соединения были проверены. Эти точки соединения показаны ниже.
Примечание: Чрезвычайно важно, чтобы имелось отклонение в 70 мм в точке соединения внутренней и наружной секции.
Снятие переднего лонжерона, общая информация
Снимите компоненты. См. Framparti, friläggning (-2003) или Передняя секция, открытие доступа (2004-).Закрепите автомобиль в рихтовочном стенде.Вытяните поврежденную секцию при помощи съемников 🔧 DRAGFÄSTE (FRÄMRE HÖGER SIDOBALK), 🔧 DRAGFÄSTE (FRÄMRE VÄNSTER SIDOBALK)и 🔧 DRAGFÄSTE (SUBFRAME).Убедитесь, что размеры автомобиля правильные. См. Передняя секция, таблица размеров и Лонжероны, передние, схема регулировки.
Снимите:
- балку бампера
- раму фонаря. См. Опорная рама фары, замена.
Лонжерон, внутренняя передняя секция, замена
Метод соединения I

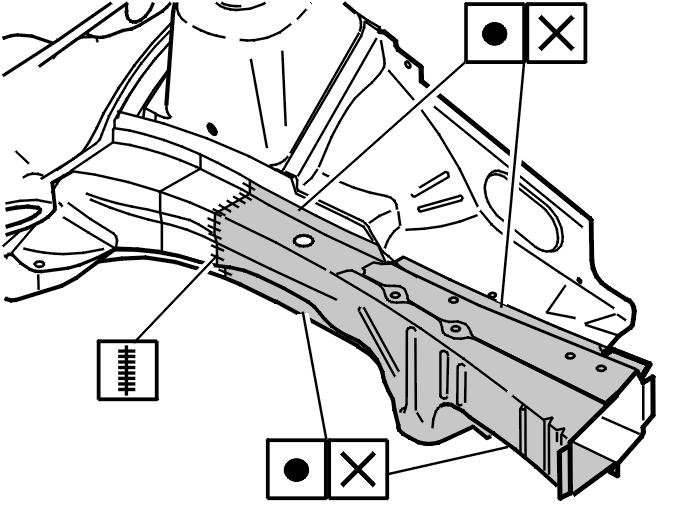

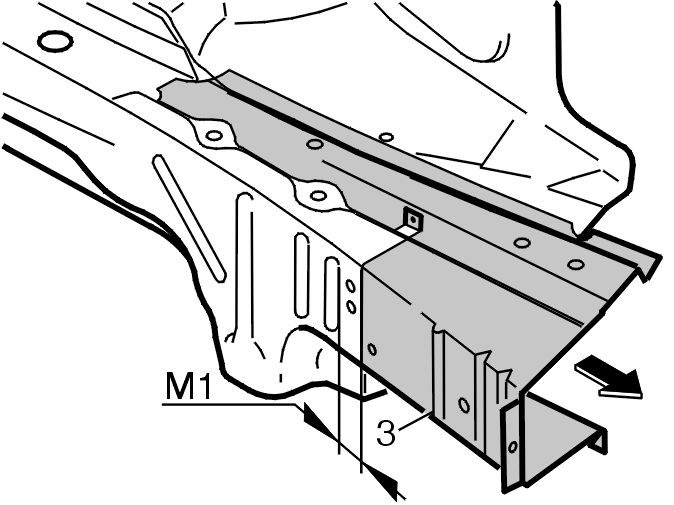

Отрежьте лонжерон согласно варианту (1) (см. иллюстрацию). Отрежьте лонжерон в 30 мм (M1) спереди от деформированного изгиба.Соединение может быть выполнено возле самого деформированного изгиба (3).Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки. Выполните соответствующую операцию на детали для замены.
Примечание: Не режьте на усиливающем элементе (2)
Отрежьте запасную деталь.Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Метод соединения II

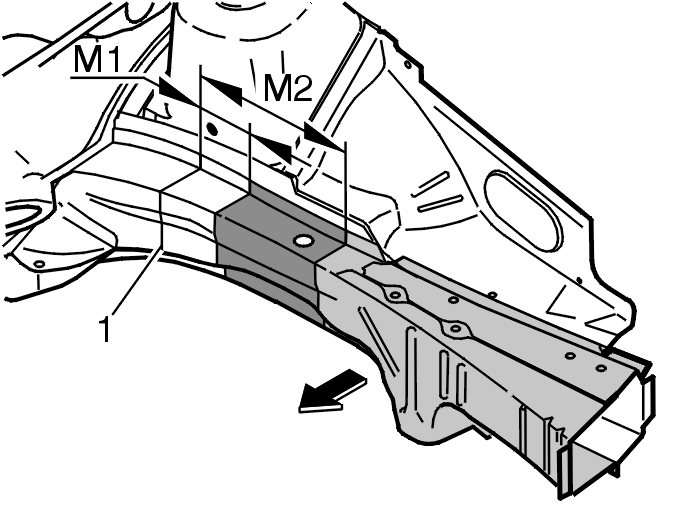

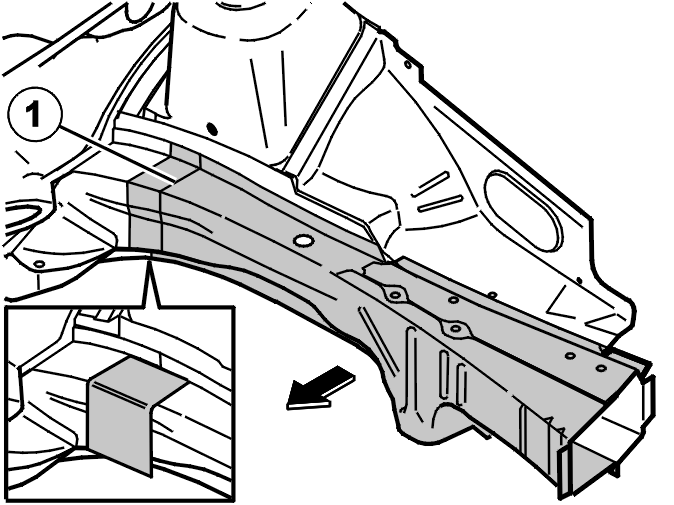

Начните от первоначального соединения (1). Расположите новое соединение в пределах заштрихованного участка.M1 = 150 ммM2 = 350 ммВыполните соответствующее соединение на детали для замены.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.
Примечание: Чрезвычайно важно убедиться, что в районе соединения нет деформации.
Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Метод соединения III
Отмерьте подходящую точку отреза. Расположите новое соединение позади первоначального соединения (1).Отрежьте секцию.Выполните соответствующее соединение на детали для замены.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.
Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Лонжерон, наружная передняя секция, замена
Метод соединения I

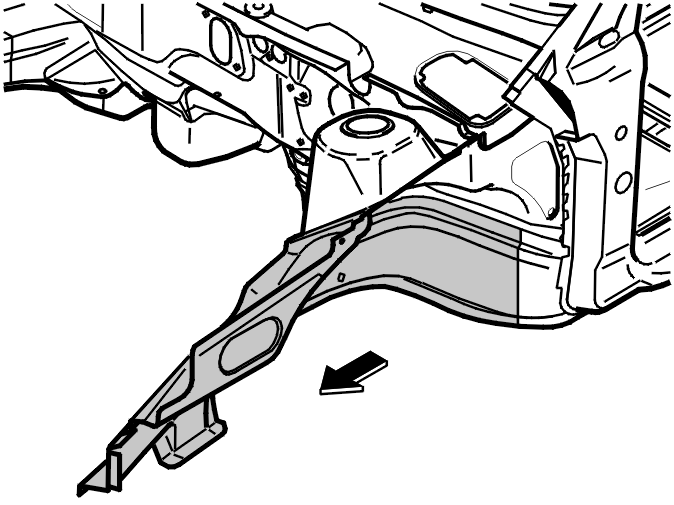

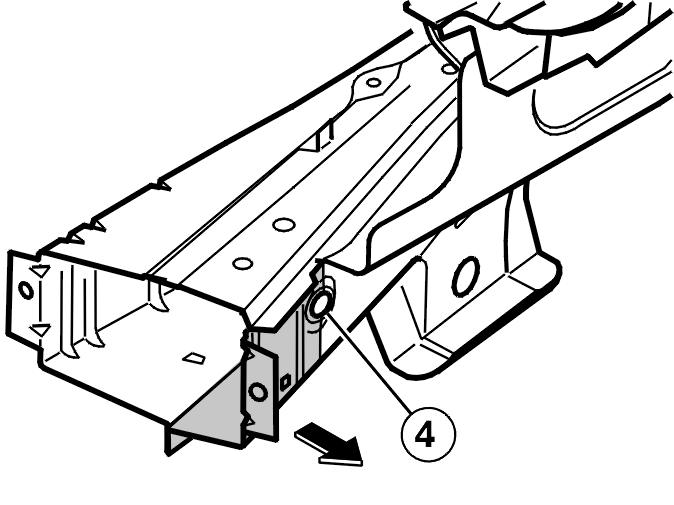

Расположите соединение в отверстии (4).Отрежьте секцию.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.
Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Метод соединения II

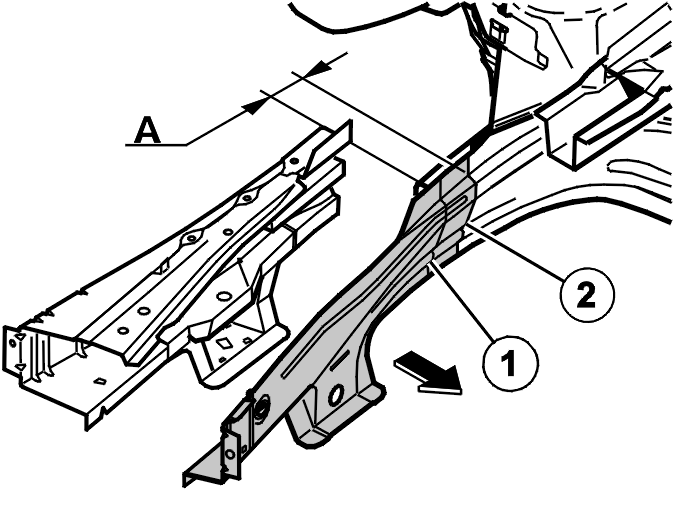

Отмерьте подходящую точку отреза.Расположите новое соединение (2) позади первоначального соединения (1).А = 50-230 ммВыполните соответствующее соединение на детали для замены.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.
Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Метод соединения III

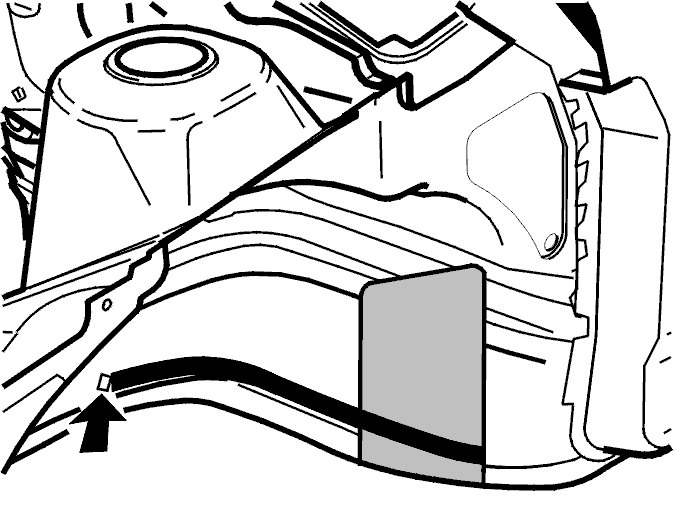

Отмерьте 400 мм ленты.Прикрепите ленту к лонжерону. Начните с отверстия для кронштейна тормозной магистрали.Пометьте соединение при помощи шаблона.Отрежьте секцию.Выполните соответствующее соединение на детали для замены.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.
Нанесите сварочную грунтовку.Выровняйте запасную деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.
Установка переднего лонжерона, общая информация
Установите:
- балку бампера
- раму фонаря. См. .
Уплотните согласно .
